Permeámetro inteligente de cabezal variable de doble unidad

Descripción de producto

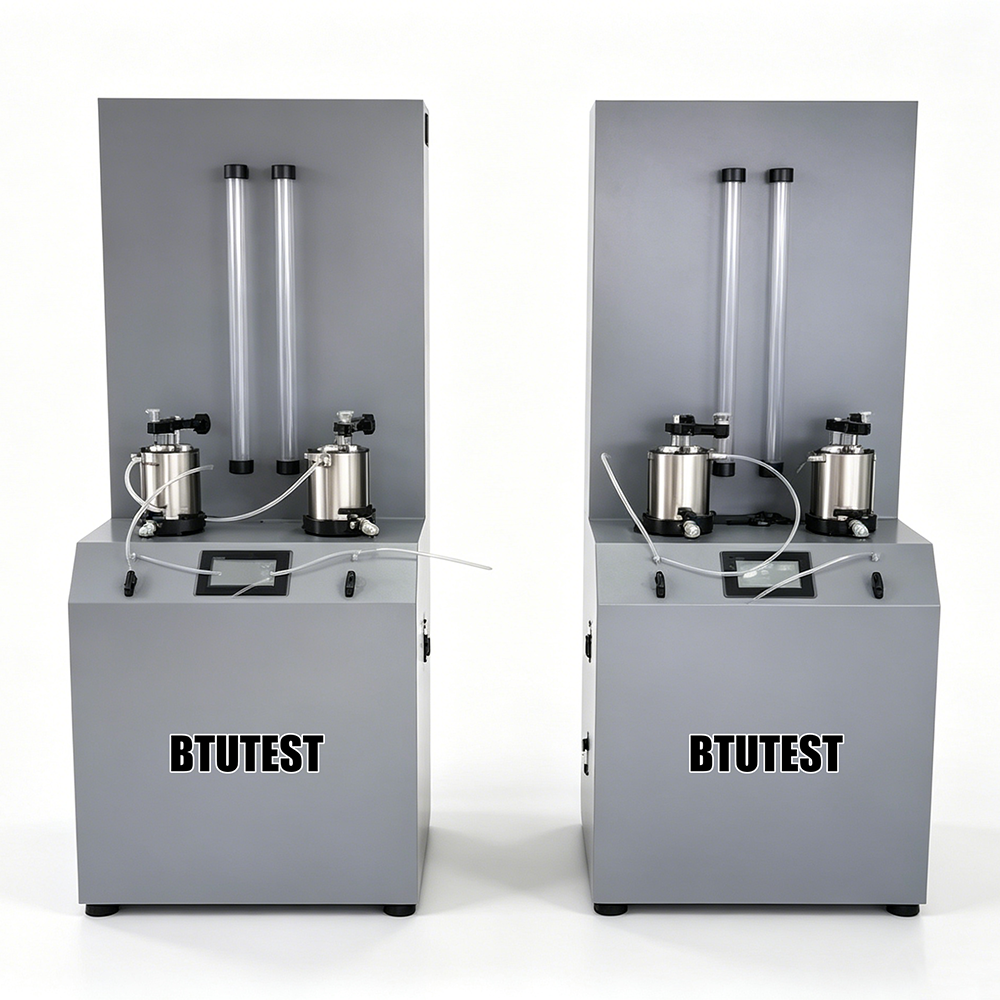

                                        Permeámetro inteligente de cabezal variable de doble unidad



























































































Descripción

El permeámetro inteligente de cabezal variable de doble unidad BTU‑ATP‑2 es un aparato de laboratorio que se utiliza para determinar el coeficiente de permeabilidad de los suelos, especialmente los suelos de grano grueso (suelos arenosos o mezclas) que tienen coeficientes de permeabilidad altos. Los métodos tradicionales se basan en lecturas, registros y cálculos manuales, que consumen mucho tiempo, son propensos a errores humanos e ineficientes. Basado en la ley de Darcy, este instrumento incorpora un diseño inteligente y una construcción mejorada, lo que permite la adquisición y el procesamiento de datos automatizados por computadora. Elimina lecturas manuales, reduce el error humano, mejora significativamente la precisión y eficiencia de las pruebas y reduce en gran medida la intensidad de la mano de obra.

Estándares de prueba

• Norma ASTM D2434(Método de prueba estándar para la permeabilidad de suelos granulares)
• Norma ASTM D5084(Métodos de prueba estándar para medir la conductividad hidráulica de suelos usando cabeza variable)
• ISO 17892‑11(Ensayos de laboratorio geotécnico – Determinación de permeabilidad)
• GB/T 50123‑2019(Norma para el método de ensayo geotécnico – Sección de permeabilidad de cabeza variable)

Especificación



Artículo	Parámetro
Estructura	Doble grupo (2 canales independientes)
Diámetro de la muestra	100 milímetros
Altura de la muestra (trayecto de flujo)	100 milímetros
Rango de cabeza	0 – 600 milímetros
Resolución de cabeza	1 milímetro
Precisión de la cabeza	±0,3% de la escala completa
Materiales aplicables	Suelos arenosos o mezclas (suelos de grano grueso)
Capacidad del tanque de suministro de agua	Aprox. 2 L (recarga automática mediante microbomba)
Tubos medidores de nivel de agua	Dos juegos de tubos acrílicos de 20 mm de diámetro.
Configuración de válvula	Válvula de bola de 3 vías y 2 posiciones + racor de conexión rápida + dispositivo de reacción de apriete manual
Adquisición de datos	Software de adquisición y procesamiento automatizado por computadora

Detalle



• Celda de permeabilidad: Incluye celda, base de celda, pistón de presión superior, soporte de fijación, etc.
• Diseño antipérdida de partículas: Se agrega un dispositivo de reacción apretado manualmente sobre la celda de permeabilidad y la base está equipada con una válvula de bola de 3 vías y 2 posiciones y accesorios de conexión rápida para prevenir eficazmente la pérdida de partículas finas durante las pruebas de suelos de grano grueso.
• Sistema de suministro de agua: Una microbomba llena automáticamente el tanque de agua de 2 L para mantener una altura estable.
• Panel de medición del nivel de agua: Dos juegos de tubos acrílicos de nivel de agua (20 mm de diámetro) permiten una lectura visual clara de la altura del cabezal (0–600 mm), mientras que el sistema registra datos automáticamente de forma simultánea.
• Adquisición automatizada: Un software de procesamiento y adquisición basado en computadora registra automáticamente los cambios de cabezal a lo largo del tiempo sin intervención manual.
• Mejora dirigida: Diseñado específicamente para suelos de grano grueso (alta permeabilidad, corta duración de la prueba), solucionando problemas de velocidad de lectura manual insuficiente y poca precisión.

Solicitud



• Determinación de coeficientes de permeabilidad de suelos arenosos, mezclas de grava y arena y otros suelos de grano grueso.
• Estudios de características de filtración para presas de tierra, lechos de carreteras, terraplenes y otras estructuras de ingeniería.
• Control de calidad de suelos de grano grueso utilizados como materiales de relleno.
• Enseñanza y pruebas automatizadas en laboratorios geotécnicos de investigación y universidades.
• Adquisición rápida de parámetros de permeabilidad para capas de suelo de alta permeabilidad en investigaciones geotécnicas de sitios

Ventajas



• Alta eficiencia de doble unidad: Prueba 2 muestras simultáneamente, equilibrando eficiencia y costo; adecuado para pruebas de lotes pequeños y medianos.
• Específicamente para suelos de grano grueso: Resuelve problemas de permeámetros convencionales como obstrucción, pérdida de partículas y lecturas manuales intempestivas.
• Adquisición totalmente automatizada: La computadora registra automáticamente la cabeza versus el tiempo, eliminando errores de lectura manual y mejorando la precisión.
• Medición del cabezal de alta precisión: Resolución de 1 mm, precisión de ±0,3% FS que garantiza datos confiables.
• Diseño antipérdida de partículas: El dispositivo de reacción apretado manualmente + la válvula de bola de 3 vías mantienen la integridad de la muestra durante la prueba.
• Duración corta de la prueba: Toma solo de unos minutos a decenas de minutos por prueba, lo que iguala la rápida permeabilidad de los suelos de grano grueso.
• Ahorro de mano de obra: No hay necesidad de asistencia manual; El software calcula automáticamente el coeficiente de permeabilidad y genera informes.

Qué elegir

Requisito	Recomendación
Pruebas de permeabilidad de suelos de grano grueso (arena, grava, mezclas)	Diseño exclusivo con funciones antipérdida y adquisición automática, ideal para materiales de alta permeabilidad
Mejore la eficiencia y reduzca el error humano	Estructura de doble grupo + adquisición automática: prueba 2 muestras simultáneamente, sin lectura manual
Espacio de laboratorio limitado pero necesita automatización	La unidad doble es más compacta que la de 4 unidades, tiene un costo moderado y es completamente funcional
Baja precisión y consumo de tiempo con métodos manuales.	Actualice a equipos automatizados: datos más confiables, intensidad de mano de obra muy reducida
Demostración o investigación docente.	La interfaz de software intuitiva genera curvas de tiempo de carga y coeficientes de permeabilidad para un análisis sencillo.





Flujo de proceso

• Preparación de muestras: Prepare una muestra de mezcla o suelo arenoso de Φ100 mm × 100 mm de acuerdo con los procedimientos estándar.
• Instalación de muestras: Coloque la muestra en la celda de permeabilidad, asegure un buen sellado y apriete el dispositivo de reacción apretado manualmente para evitar la pérdida de partículas.
• Conexión del sistema: Conecte los tubos de nivel de agua, el tanque de suministro de agua, la válvula de 3 vías y el sistema de adquisición de computadora.
• Saturación y desgasificación.: Sature la muestra utilizando el sistema de suministro de agua y elimine las burbujas de aire de las líneas.
• Establecer cabeza inicial: Establezca la altura inicial del cabezal de agua (dentro del rango de 0 a 600 mm).
• Iniciar prueba: Active la bomba para mantener la altura; la computadora registra automáticamente la caída de cabeza versus el tiempo para cada canal.
• Cálculo automático: El software calcula el coeficiente de permeabilidad para cada muestra utilizando la fórmula de cabeza variable.
• Generar informe: Produzca un informe de prueba que incluya curvas de carga-tiempo y resultados del coeficiente de permeabilidad.
