Sistema de prueba de características de deshidratación química por estrés para medios fangosos

Descripción de producto

Sistema de ensayo de las características de deshidratación por estrés-químico de los medios fangosos

ModeloEn unidad- El MCFA-10

Descripción

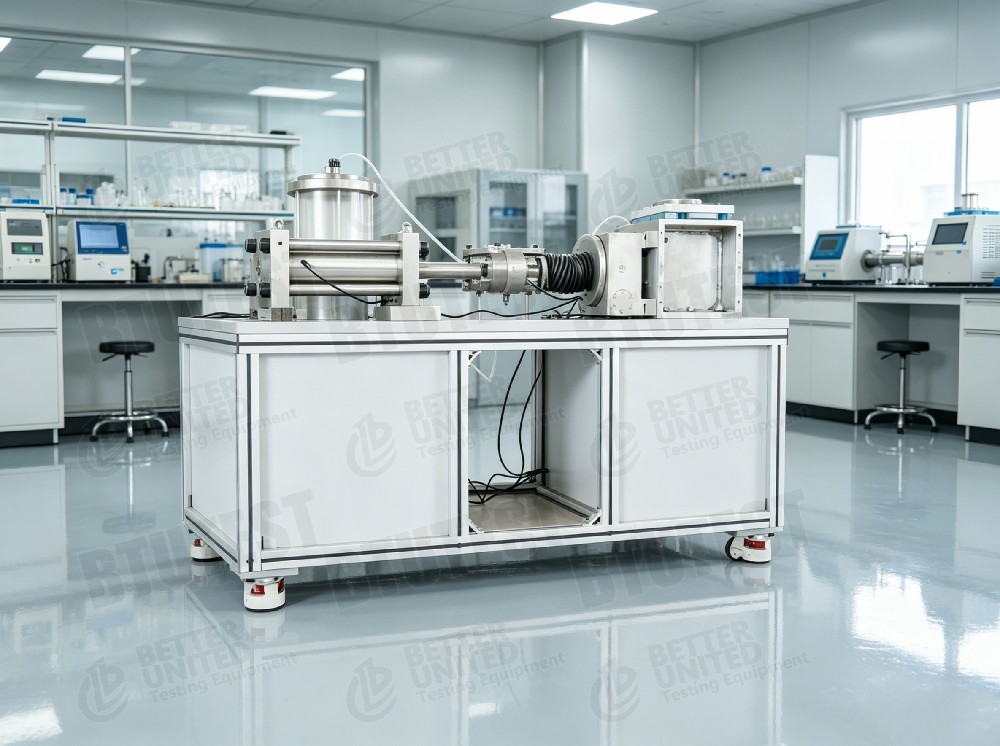

Este equipo es unSistema de ensayo de las características de deshidratación por esfuerzo químico de los medios fangosos (aparato de ensayo de deshidratación por presión de escoria), modeloEn unidad- El MCFA-10, se utiliza para estudiar las características de deshidratación de los medios fangosos como el estiércol, los lodos y los relaves bajo los efectos combinados de la presión mecánica y el acondicionamiento químico.El sistema consiste principalmente en un cilindro de alimentación, un sistema de carga de alimentación, una celda de deshidratación, un sistema de carga servo, un sistema de medición del peso de deshidratación, un sistema de adquisición de datos y el software correspondiente.Simula el proceso de separación sólido-líquido de los medios fangosos mediante filtración mecánica y acondicionamiento químico.

Las normas de ensayo (internacionales)

• Las demás especificaciones(prueba de filtración de lodos)
• Las normas ISO 11370(Tratamiento de aguas residuales)
• En el caso de los vehículos de motor, el valor de los valores de los vehículos de motor es el valor de los valores de los vehículos de motor.(Normas de calidad de las aguas residuales para su vertido en las alcantarillas municipales)

Este equipo es un dispositivo de ensayo especializado; las normas aplicables podrán referirse a las especificaciones de ensayo de la separación sólido-líquido y de las prestaciones de la prensa de filtro.

Especificación

Detalle

• Diseño de carga en dos etapas¿Qué quieres decir?
  • Sistema de carga de alimentación: compresor de aire + controlador neumático de precisión (0-0,9 MPa), utilizado para presionar la suspensión del cilindro de alimentación en la celda de deshidratación.
  • Sistema de servocarga: 0-200 kN de carga mecánica, aplica presión axial (hasta 20 MPa) sobre el medio fangoso dentro de la celda de deshidratación.
• Célula de deshidratación- acero inoxidable 304, resistente a la corrosión; diámetro interno de 80 mm, carrera de 100 mm, capaz de soportar altas presiones (20 MPa).
• Medición del peso de deshidrataciónBalanza de alta precisión (5000 g / 0,01 g) para la medición en tiempo real de la masa del líquido drenado, utilizada para calcular la tasa de deshidratación y la eliminación total de agua.
• Medición de la presión de los porosEl sensor de presión de los poros de 0 a 20 MPa permite controlar los cambios de presión del agua en los poros dentro del lodo durante la deshidratación, lo que permite un análisis eficaz de la tensión.
• Disponibilidad de acondicionamiento químicoEl nombre del sistema incluye "stress-chemical", lo que sugiere que se pueden añadir acondicionadores químicos (floculantes, electrolitos, etc.) al estiércol para estudiar su efecto en la eficiencia de deshidratación.
• Características del software¢ Calibración, ajuste de parámetros, adquisición de datos en tiempo real, exportación de datos (tgd → txt → Excel) para un posterior procesamiento conveniente.

Aplicación

• Deshidratación de lodos municipales- Simulación de la deshidratación del lodo bajo presión mecánica y acondicionamiento químico, optimización de los parámetros del proceso de deshidratación.
• El engrosamiento de las cuencas¢ Evaluar el rendimiento de deshidratación de la suspensión de relaves de minas para su empilado en seco o su repudio.
• Tratamiento de sedimentos dragado¢ Pruebas de deshidratación de los sedimentos dragados en ríos y lagos.
• Tratamiento del barro de perforaciónSeparación sólido-líquido de lodos de perforación de petróleo/gas.
• Estudios de acondicionamiento químico• Investigar el efecto de los floculantes, electrolitos y otros productos químicos en la eficiencia de deshidratación del lodo.
• Simulación de la prensa de filtro¢ Proporcionar parámetros de diseño para prensas de filtro de placas y marcos, prensas de filtro de cinta, etc.

Ventajas

• Acoplamiento químico por esfuerzo- Estudiar simultáneamente los efectos de la presión mecánica y el acondicionamiento químico en la deshidratación, simulando de cerca los procesos de campo.
• Fuerza de carga elevada (200 kN)Capaz de simular la filtración a alta presión, con una tensión axial máxima de 20 MPa, adecuada para materiales difíciles de deshidratar.
• Medición de peso de deshidratación de alta precisión- 0,01 g de precisión, seguimiento preciso de la tasa de deshidratación y la eliminación total de agua.
• Amplio rango de velocidades de carga- 0,00001-10 mm/min, desde la filtración lenta hasta la compresión rápida.
• Control de la presión de los poros¢ Comprensión en tiempo real de la disipación de la presión interna en el estiércol para evaluar la eficiencia de la deshidratación.
• Material resistente a la corrosiónCeldas de deshidratación hechas de acero inoxidable 304, adecuadas para lodos salinos o tratados químicamente.
• Software automatizadoControl totalmente automático, exportación de datos conveniente.

Qué elegir

Seleccione este sistema o las configuraciones relacionadas en función de los requisitos de ensayo:

Flujo del proceso

Ejemplo:Conducción química de los lodos municipales + ensayo de deshidratación por filtración a presión

• Preparación de las muestras
  • Se toma una cierta cantidad de lodo en bruto (o lodo) y se mide el contenido inicial de agua.
  • Añadir acondicionadores químicos (por ejemplo, PAM de poliacrilamida) de acuerdo con el plan de ensayo y mezclar uniformemente.

• Alimentación
  • Se verterá el estiércol acondicionado en la botella de alimentación (capacidad 5000 ml).
  • Se utilizará el sistema de carga de alimentación (compresor de aire + controlador neumático de precisión, 0-0,9 MPa) para presionar el lodo en la celda de deshidratación.

• Instalación y sellado
  • Asegúrese de que el pistón de sellado, la válvula de retención, el sensor de presión de los poros y las líneas de drenaje de la célula de deshidratación estén correctamente conectados.
  • Colocar el sistema de medición del peso de deshidratación (balanza) debajo de la salida de drenaje.

• Parámetros de ensayo establecidos
  • En el software, introduzca el diámetro interno de la célula de deshidratación (80 mm).
  • Configurar el modo de carga axial: control de tensión o control de desplazamiento.
  • Definir la secuencia de carga: por ejemplo, tensión constante de 5 MPa durante 30 minutos o compresión a velocidad constante de 1 mm/min hasta la carrera máxima.
  • Condiciones finales establecidas: el recorrido alcanza los 100 mm o la tasa de deshidratación cae por debajo de un umbral.

• Comience la filtración
  • Comience el sistema de servocarga; el pistón axial se mueve hacia abajo para aplicar presión.
  • El software registra en tiempo real: fuerza axial, desplazamiento axial, presión de los poros, masa líquida drenada (equilibrio).
  • Las curvas de deshidratación gráficas: masa drenada frente al tiempo, presión de los poros frente al tiempo, tensión-deformación, etc.

• Finalización del ensayo
  • Se detiene automáticamente cuando se alcanzan las condiciones preestablecidas.
  • Descargar la presión, quitar el filtro deshidratado, medir el contenido final de agua.

• Procesamiento de datos
  • Calcule la eliminación total de agua, la tasa de deshidratación y el contenido de agua del pastel filtrado.
  • Analice la relación entre la disipación de la presión de los poros y la velocidad de deshidratación.
  • Compare la eficiencia de deshidratación bajo diferentes acondicionadores químicos, presiones y tasas de carga.
  • Exportar datos (tgd → txt → Excel) y generar un informe.

Resumen:El BTU-MCFA-10 es un sistema de ensayo de las características de deshidratación por estrés-químico de los medios fangosos, adecuado para estudiar la deshidratación a presión de lodos municipales, relaves, sedimentos dragados,y otros lodosLas características clave incluyen la carga en dos etapas (alimentación neumática + filtración por servo presión), pesaje de deshidratación de alta precisión, monitorización de la presión de los poros, una célula de deshidratación resistente a la corrosión,y software totalmente automáticoLa tensión axial máxima es de 20 MPa, la fuerza de carga es de 200 kN y el volumen del cilindro de alimentación es de 5 L. Se pueden añadir opcionalmente estudios de acondicionamiento químico para simular los procesos reales de prensa de filtro.La selección debe basarse en las características del material, presión requerida, necesidad de acondicionamiento químico y tamaño de la célula de deshidratación.
