Aparato de consolidación de carga controlada por tensión

Descripción de producto

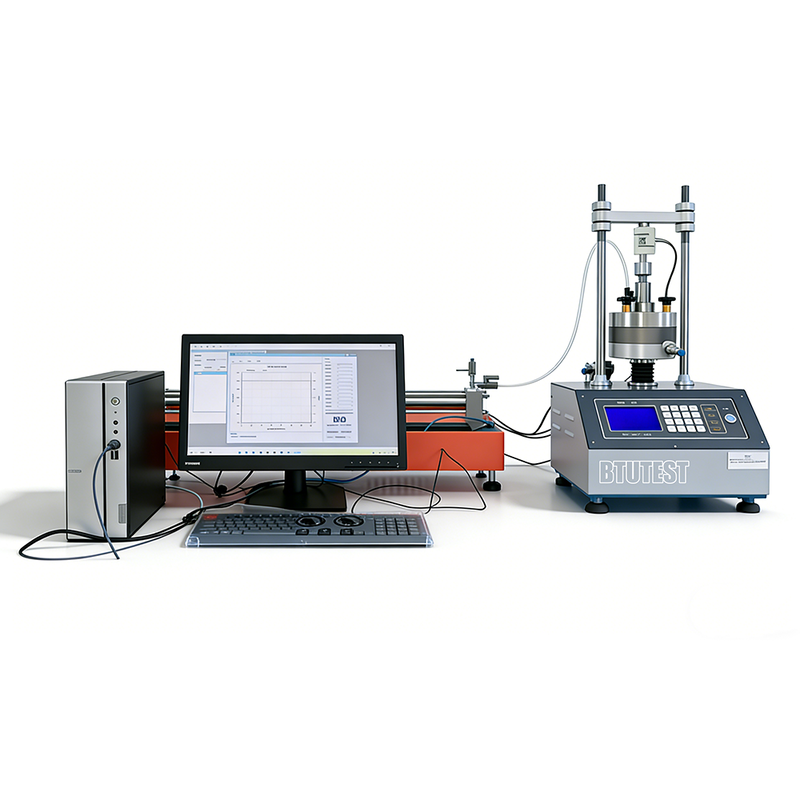

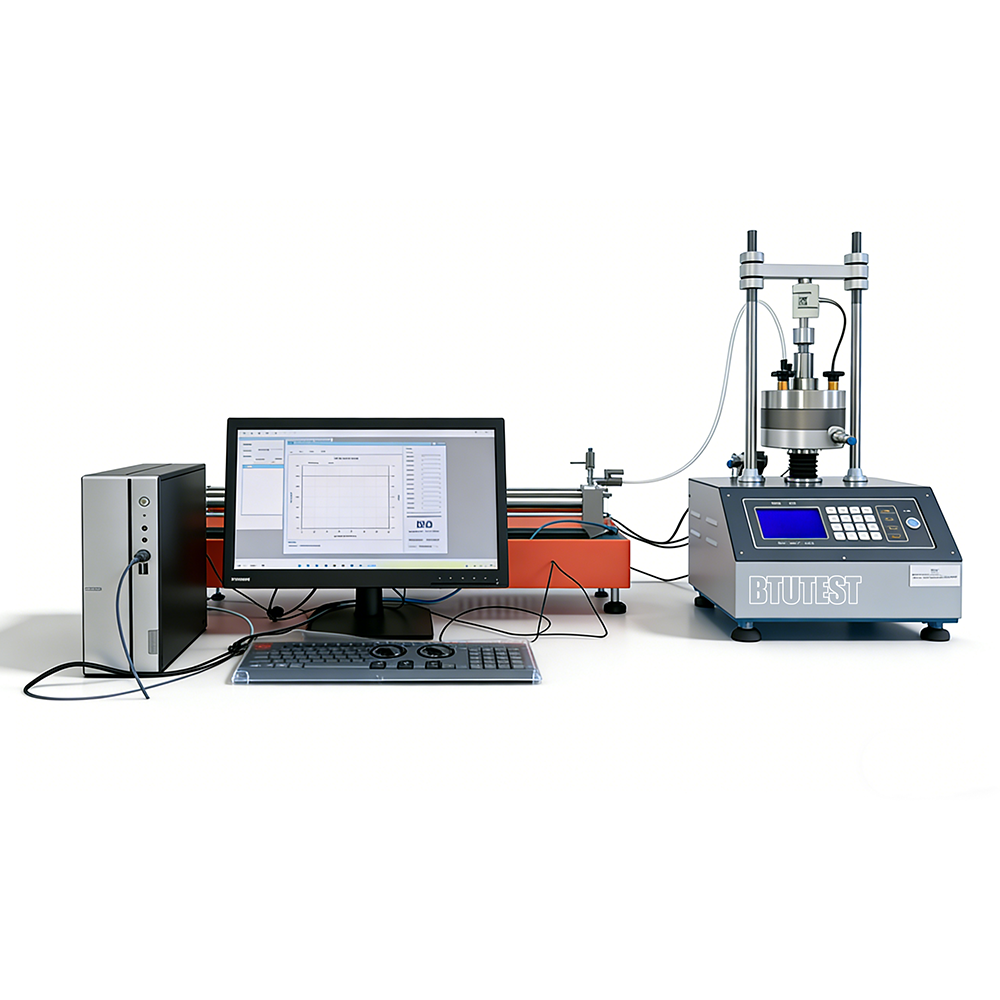

Aparato de consolidación de carga controlada por tensión

ModeloBTU-STC-1S

Descripción

Este equipo es unaparato de consolidación de carga controlada por deformación(tasa constante de tensión – CRS), modeloBTU-STC-1S, utilizado para realizar pruebas de consolidación de carga (CRS) controladas por deformación con medición de la presión de poro en tiempo real. Características principales:

• Tamaños de muestra: Φ61,8×H20 mm y Φ61,8×H40 mm
• Marco de carga: fuerza axial máxima de 10 kN, registrador de datos de 4 canales incorporado
• Celda de carga: 0‑10 kN, precisión ±0,1% FS
• Sensor de presión de poros: 0‑3,2 MPa (precisión no indicada, se supone ±0,1 % FS)
• Se suministra con software de control y adquisición de datos basado en computadora

Estándares de prueba (internacionales)

• Norma ASTM D4186(Tasa constante de consolidación de deformaciones – CRS)
• Norma ASTM D2435(Consolidación unidimensional: CRS es un método derivado)
• Norma ASTM D4546(Consolidación carga-descarga-recarga)
• ISO 17892‑5(Prueba de consolidación)
• BS 1377‑6(Prueba de consolidación)

El equipo puede cumplir con los requisitos de estas normas para carga, medición de desplazamiento, monitoreo de presión de poros, etc.

Especificación

> Nota: El rango de velocidad de carga, la carrera de desplazamiento, etc., no están especificados; consulte el manual del producto.

Detalle

• Carga controlada por deformación (CRS)– Carga la muestra a una velocidad de deformación axial constante (p. ej., 0,01 mm/min), registrando continuamente la tensión axial, la deformación y la presión de poro, obteniendo así rápidamente parámetros de consolidación (Cv, Cc, Pc, etc.).
• Dos alturas de muestra– 20 mm (convencional) y 40 mm (camino de drenaje más largo).
• Medición de la presión de poros en tiempo real– Monitorea la presión del agua intersticial durante la consolidación, lo que resulta útil para calcular el Cv y las trayectorias de tensión efectivas.
• Registrador de datos integrado de 4 canales– Registra simultáneamente carga axial, desplazamiento, presión de poro, etc.
• Fuerza axial máxima 10 kN– Corresponde a una tensión axial máxima de aproximadamente 3,3 MPa (para muestra de Ø61,8 mm), adecuada para la mayoría de los ensayos de consolidación de suelos.
• Célula de carga de alta precisión– ±0,1 % FS, datos fiables.
• software de computadora– Control de prueba totalmente automático, visualización en tiempo real de las curvas de tensión-deformación y presión de poro-deformación, cálculo automático de los parámetros de consolidación.

Solicitud

• Pruebas de consolidación rápida– CRS ahorra mucho tiempo en comparación con la carga por pasos tradicional, adecuado para pruebas por lotes.
• Suelos de baja permeabilidad– Para arcillas y otros suelos de baja permeabilidad, CRS proporciona eficientemente coeficientes de consolidación.
• Análisis de estrés efectivo– La medición de la presión de poro permite el estudio de cambios de tensión efectivos durante la carga.
• Subrasantes de suelo blando– Evaluar las características de consolidación para la predicción de liquidación.
• Investigación y docencia– Laboratorios universitarios de mecánica de suelos, instituciones de investigación.

Ventajas

• Consolidación rápida de CRS– Puede ahorrar más del 80% del tiempo de prueba en comparación con la carga por pasos.
• Medición de la presión de poros en tiempo real– Proporciona información adicional sobre tensiones efectivas, mejorando la precisión del cálculo.
• Dos alturas de muestra– Flexibilidad para diferentes propósitos de investigación.
• Registrador de datos incorporado– Altamente integrado, reduce el equipamiento externo.
• Sensores de alta precisión– 0,1% FS, cumpliendo con los requisitos de investigación.
• Software totalmente automático– Control automático, adquisición, cálculo, reduciendo el error humano.

Qué elegir

Seleccione este equipo o compárelo con otros modelos según los requisitos de prueba:

Flujo de proceso

Ejemplo:Prueba de consolidación CRS (tasa de tensión constante)

• Preparación de muestras
  • Corte la muestra intacta o remodelada utilizando un anillo de Φ61,8 × 20 mm o 40 mm.
  • Mida el contenido de agua inicial y la densidad; saturar si es necesario.

• Instalación de muestras
  • Coloque la muestra en la celda de consolidación (con piedras porosas y papel de filtro), conecte el sensor de presión de poros.
  • Instale el sensor de desplazamiento.
  • Coloque la celda en el marco de carga y conecte la celda de carga axial.

• Establecer parámetros de prueba
  • En el software, seleccione “módulo de consolidación CRS”.
  • Establezca una velocidad de deformación constante (por ejemplo, 0,01 mm/min).
  • Establezca la tensión axial máxima (p. ej., 20 %) o la fuerza axial máxima (10 kN).
  • Establezca el intervalo de adquisición de datos (por ejemplo, 1 segundo).

• Iniciar la prueba
  • Inicie el sistema de servocarga para empujar el pistón hacia abajo a un ritmo constante.
  • El software registra la fuerza axial, el desplazamiento axial, la presión de los poros y el tiempo en tiempo real.
  • Traza la curva tensión-deformación y la curva de presión-deformación de poros.

• Condición de parada
  • Se detiene automáticamente cuando se alcanza la tensión preestablecida o la fuerza axial máxima.

• Desmontaje y limpieza
  • Descargar, retirar la muestra, pesar y secar para medir el contenido final de agua.
  • Limpiar la celda de consolidación y los sensores.

• Proceso de datos
  • Basado en la teoría CRS, el software calcula automáticamente:
    • Coeficiente de consolidación (Cv) a partir de la presión de poro y la tasa de carga.
    • Índice de compresión (Cc), índice de rebote (Cs)
    • Presión de preconsolidación (Pc)
    • Coeficiente de permeabilidad (k) (indirectamente)
  • Genera un informe de prueba.

Resumen:

• BTU-STC-1Ses un aparato de consolidación de carga controlada por deformación para pruebas de consolidación rápida CRS, con una fuerza axial máxima de 10 kN, medición de la presión de poro y adecuado para la determinación rápida de parámetros de consolidación para suelos de grano fino.
