Aparato de consolidación de Rowe

Descripción de producto

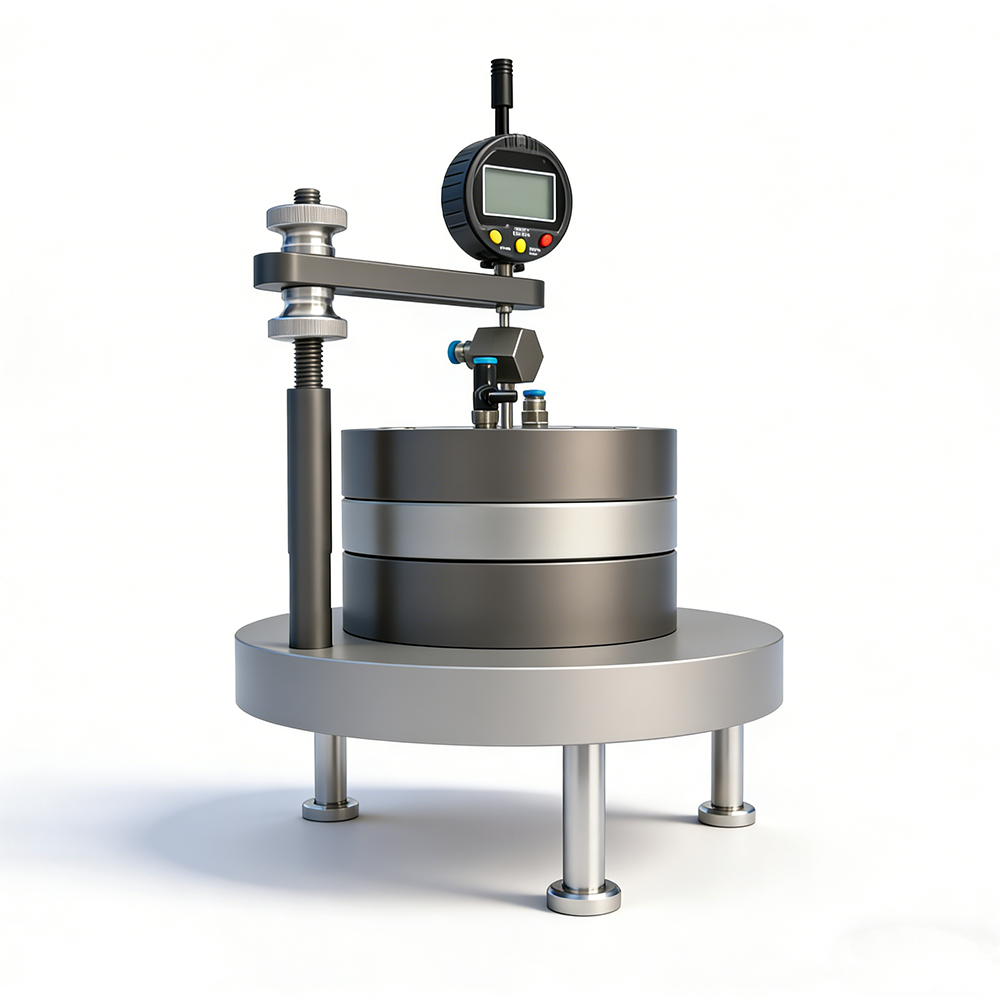

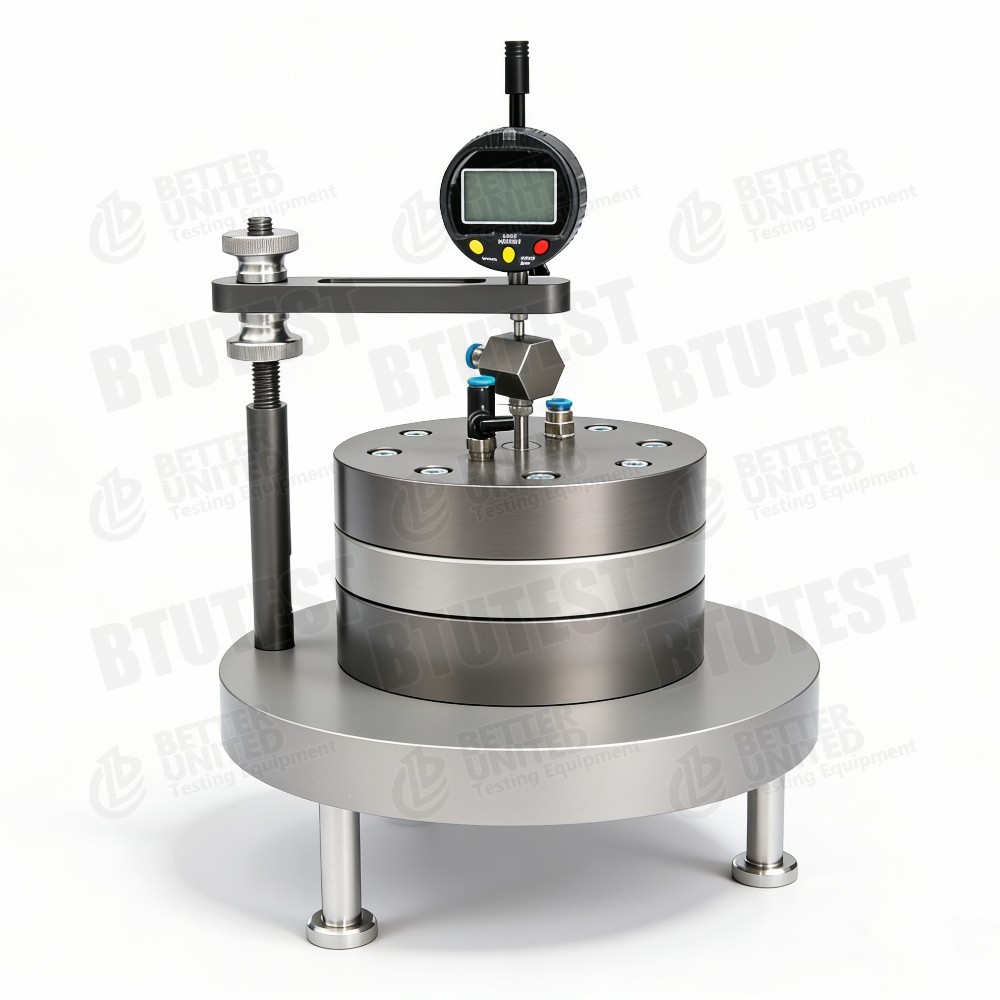

Aparato de consolidación de Rowe

ModeloBTU-RCA-1

Descripción

Este equipo es unAparato de consolidación de Rowe, modeloBTU-RCA-1, utilizando una celda de consolidación tipo Rowe. Puede realizar varias pruebas de consolidación, incluida la consolidación estándar (carga-descarga escalonada), CRS (tasa de deformación constante), CRL (tasa de carga constante), consolidación por saturación con contrapresión, consolidación por fluencia a largo plazo (con medición de presión de poro en tiempo real) y un módulo de permeabilidad de consolidación opcional. Características principales:

• Tamaño de la muestra: Φ61,8 mm (anillo de corte estándar)
• La presión axial y de contrapresión se aplican mediante controladores de presión/volumen (2 MPa / 200 cc), precisión ±0,1 % FS, control por microprocesador de circuito cerrado de la presión del agua a 1 kPa
• Controlador con teclado de membrana integrado de 16 teclas (no táctil), compatible con control de presión, control de volumen, carga lineal, etc.
• Medición y visualización del cambio de volumen a 1 mm³ (0,001 cc), precisión ±0,01 ml
• Sensor de presión de poro: 2 MPa, precisión ±0,1% FS, resolución 1 kPa
• Sensor de desplazamiento vertical: rango 0‑12,7 mm, precisión 0,01 mm, con pantalla LCD propia (pulg/mm seleccionable), botón cero, alimentado por pila de botón o sistema de adquisición
• Se suministra con software de control y adquisición de datos por computadora (software de consolidación AdvancedGeoLAB-Rowe), capaz de saturación de contrapresión, consolidación de carga escalonada, CRS, CRL, consolidación de fluencia a largo plazo con medición de presión de poro en tiempo real; El módulo de posprocesamiento calcula automáticamente av, Es, Cv, Pc, etc., y traza la raíz cuadrada de las curvas de tiempo, curvas de registro de tiempo, curvas e-p, curvas e-lg p, curvas H-P, etc.

Estándares de prueba (internacionales)

• Norma ASTM D2435(Consolidación unidimensional de suelos)
• Norma ASTM D4186(Tasa constante de consolidación de deformaciones – CRS)
• Norma ASTM D4546(Consolidación carga-descarga-recarga)
• Norma ASTM D4767(Compresión triaxial – principio de saturación de contrapresión similar)
• Norma ASTM D5084(Prueba de permeabilidad – correspondiente al módulo de consolidación-permeabilidad)
• ISO 17892‑5(Prueba de consolidación)
• BS 1377‑6(Prueba de consolidación)

El equipo puede cumplir con los requisitos de estos estándares para carga, saturación de contrapresión, medición de presión de poro, CRS/CRL, etc.

Especificación

Detalle

• Celda de consolidación de Rowe– Un tipo de consolidómetro de tensiones axiales iguales que aplica presión axial mediante medios hidráulicos o neumáticos, proporcionando una distribución de tensiones más uniforme y una fricción de pared reducida, adecuado para pruebas de consolidación de alta precisión.
• Controladores duales de presión/volumen– Se utiliza para aplicar presión axial y contrapresión (o medir la presión de poros). Cada controlador es independiente, con una capacidad de volumen de 200 cc y una resolución de 0,001 cc, lo que permite un control preciso de los cambios de presión y volumen para pruebas de saturación de contrapresión, CRS, CRL y permeabilidad.
• Control por microprocesador de circuito cerrado– Precisión de control de la presión del agua de hasta 1 kPa, muy superior a los consolidómetros convencionales.
• Medición de la presión de poros en tiempo real– Monitorea continuamente la presión del agua de los poros durante la consolidación, utilizada para el cálculo de Cv en pruebas CRS y análisis de tensión efectivos.
• Medición de desplazamiento de alta precisión– Resolución de 0,01 mm, con pantalla LCD propia para una fácil calibración in situ.
• Pruebas multifunción– Admite carga escalonada, CRS, CRL, fluencia, saturación de contrapresión y permeabilidad de consolidación opcional, todo en un solo aparato.
• Potente software– Control de prueba totalmente automático, visualización de curvas en tiempo real, cálculo automático de parámetros de consolidación y trazado de varias curvas estándar.
• Módulo opcional de permeabilidad a la consolidación– Permite medir el coeficiente de permeabilidad durante la consolidación para estudiar la relación k‑e.

Solicitud

• Pruebas de consolidación de alta precisión– Adecuado para estudiar las características de compresión y los parámetros de consolidación de suelos de grano fino como las arcillas blandas.
• Consolidación de la saturación de contrapresión.– Para suelos de baja permeabilidad, mejora la saturación para obtener parámetros de consolidación precisos.
• Consolidación rápida de CRS– Ahorra tiempo de prueba, adecuado para pruebas por lotes.
• Arrastre a largo plazo– Estudia el comportamiento de consolidación secundaria de los suelos.
• Acoplamiento consolidación-permeabilidad(opcional) – Estudia los cambios en la permeabilidad durante la compresión.
• Investigación y docencia– Investigación de consolidación avanzada en universidades e instituciones de investigación.

Ventajas

• Control de presión de alta precisión– Precisión de control de presión de agua 1 kPa, resolución de volumen 0,001 cc, muy superior a los consolidómetros tradicionales.
• celda de Rowe– Baja fricción en las paredes laterales, distribución uniforme de la tensión, resultados más fiables.
• Controladores duales de presión/volumen– Puede aplicar presión axial, contrapresión o medir el cambio de volumen, altamente integrado.
• Múltiples modos de prueba– Carga escalonada, CRS, CRL, fluencia, saturación de contrapresión, permeabilidad (opcional), todo en uno.
• Medición de la presión de poros en tiempo real– Facilita el análisis de tensión efectivo y el cálculo de Cv.
• Software totalmente automático– Control, adquisición, cálculo y trazado automático, reduciendo el error humano.
• Operación conveniente del controlador– El teclado de membrana incorporado permite el funcionamiento independiente sin computadora.
• Rentable– En comparación con los sistemas de consolidación triaxial tradicionales, el consolidómetro Rowe ofrece una funcionalidad similar a un costo menor.

Qué elegir

Seleccione este equipo o compárelo con otros modelos según los requisitos de prueba:

Flujo de proceso

Ejemplo:Saturación de contrapresión + prueba de consolidación CRS

• Preparación de muestras
  • Corte la muestra intacta o remodelada utilizando un anillo de Ø61,8 mm; La altura suele ser de 20 mm o 40 mm (dependiendo de la altura de la celda).
  • Mida el contenido inicial de agua y la densidad.

• Instalación de muestras
  • Coloque la muestra en la celda de consolidación de Rowe, con piedras porosas y papel de filtro arriba y abajo.
  • Conecte el sensor de presión de poros a la parte inferior (o superior) de la muestra.
  • Conecte el controlador de presión axial y el controlador de contrapresión (si se requiere saturación de contrapresión).
  • Instale el sensor de desplazamiento vertical (póngalo a cero).

• Saturación de contrapresión
  • Aplique contrapresión (por ejemplo, 200 kPa) a través del controlador de contrapresión mientras aplica una pequeña tensión efectiva (por ejemplo, 5 kPa).
  • Monitorear la respuesta de la presión de poros y calcular el valor B; cuando B ≥ 0,95, la saturación es completa.

• Establecer parámetros de prueba CRS
  • En el software, seleccione “módulo de consolidación CRS”.
  • Establezca una velocidad de deformación constante (por ejemplo, 0,01 mm/min).
  • Establezca la tensión axial máxima (p. ej., 20 %) o la presión axial máxima (2 MPa).
  • Establezca el intervalo de adquisición de datos (por ejemplo, 1 segundo).

• Iniciar la consolidación de CRS
  • El controlador de presión axial comprime la muestra a una velocidad constante.
  • El software registra la fuerza axial, el desplazamiento axial, la presión de los poros y el tiempo en tiempo real.
  • Traza la curva tensión-deformación y la curva de presión-deformación de poros.

• Condición de parada
  • Se detiene automáticamente cuando se alcanza la tensión preestablecida o la presión máxima.

• Desmontaje y limpieza
  • Descargue la presión, libere la contrapresión, retire la muestra, pese y seque para medir el contenido final de agua.
  • Limpie la celda, las piedras porosas y los sensores.

• Proceso de datos
  • Basado en la teoría CRS, el software calcula automáticamente:
    • Coeficiente de consolidación (Cv) a partir de la presión de poro y la tasa de carga.
    • Índice de compresión (Cc), índice de rebote (Cs)
    • Presión de preconsolidación (Pc)
    • Coeficiente de permeabilidad (k) (indirectamente)
  • Traza la curva e-lg p, la curva Cv-σ′, etc.
  • Genera un informe de prueba.

Para consolidación de carga escalonada: establezca una secuencia de carga (p. ej., 25, 50, 100, 200, 400, 800 kPa); en cada paso de carga, registre el desplazamiento y la presión de poro a lo largo del tiempo; El software calcula Cv, av, etc.
Para consolidación por fluencia: Aplique una carga constante y registre el desplazamiento y la presión de los poros durante un largo período para analizar el coeficiente de consolidación secundario Cα.
Para prueba de permeabilidad (opcional): Después de la consolidación o en un paso de carga específico, cierre la válvula de drenaje, aplique una diferencia de carga constante, mida el caudal y calcule el coeficiente de permeabilidad.

Resumen:El aparato de consolidación Rowe BTU-RCA-1 es un dispositivo de prueba de consolidación multifunción de alta precisión. Utiliza una celda tipo Rowe y controladores duales de presión/volumen, que admiten pruebas de saturación de contrapresión, CRS, CRL, carga escalonada, fluencia y pruebas de permeabilidad opcionales. La precisión del control de presión es de 1 kPa, la resolución de volumen de 0,001 cc y con software totalmente automático. Es adecuado para estudios avanzados de consolidación de suelos de grano fino, especialmente para proyectos de investigación que exigen alta precisión. Tenga en cuenta la presión máxima (2 MPa) y el tamaño de la muestra (sólo Ø61,8 mm); Si se requiere una presión más alta o muestras más grandes, se debe considerar otro equipo.
