Aparato de compresión automática ilimitada

Descripción de producto

Aparatos de compresión automáticos sin confinamiento

1Descripción.

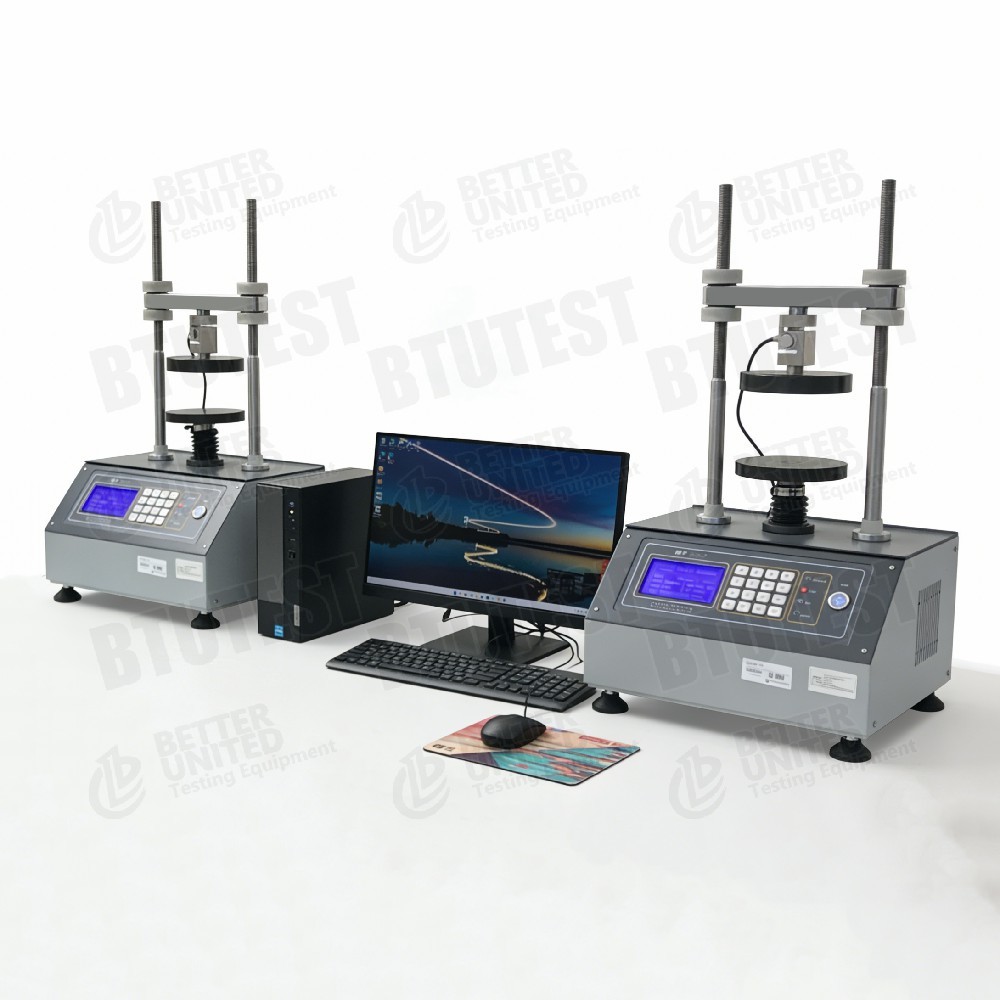

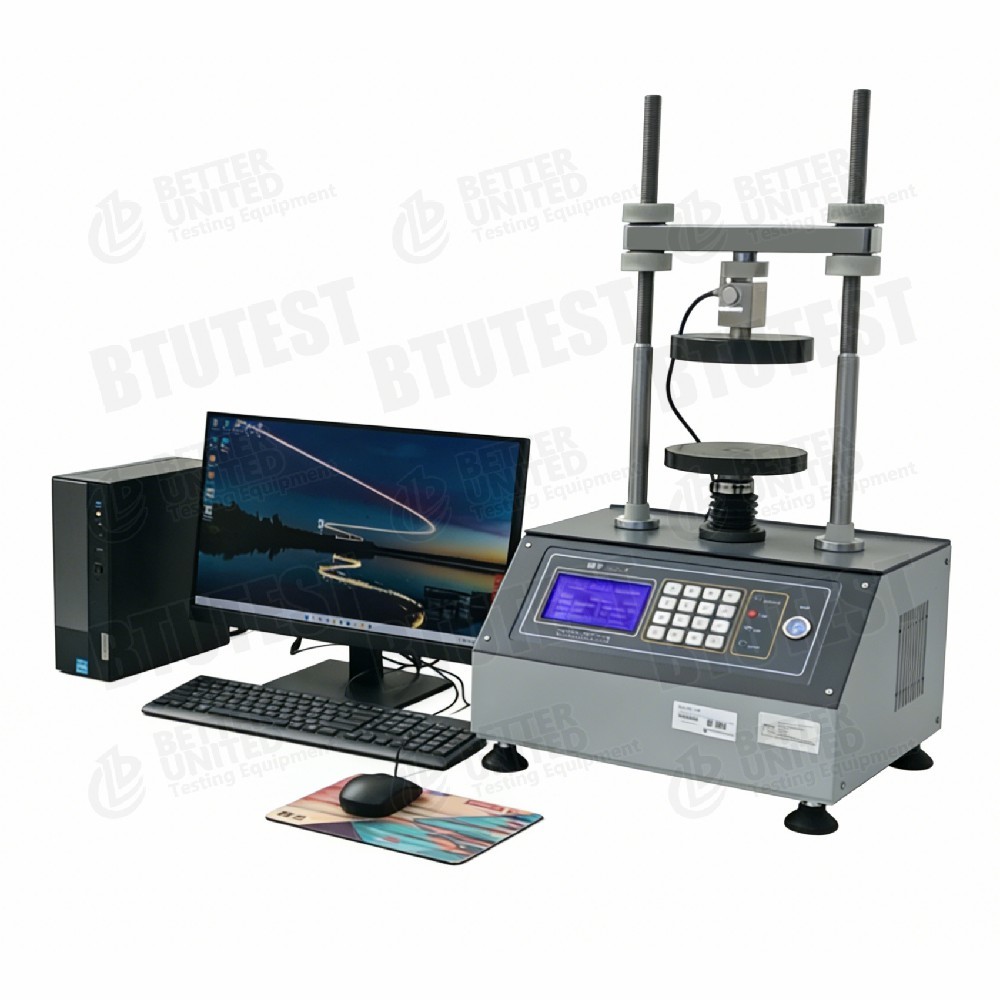

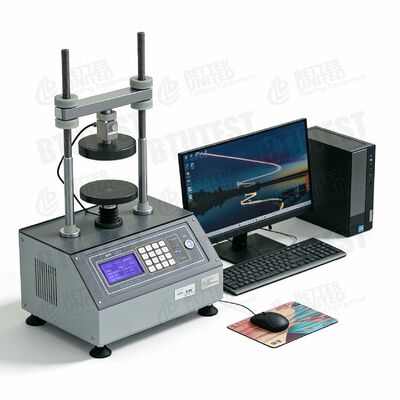

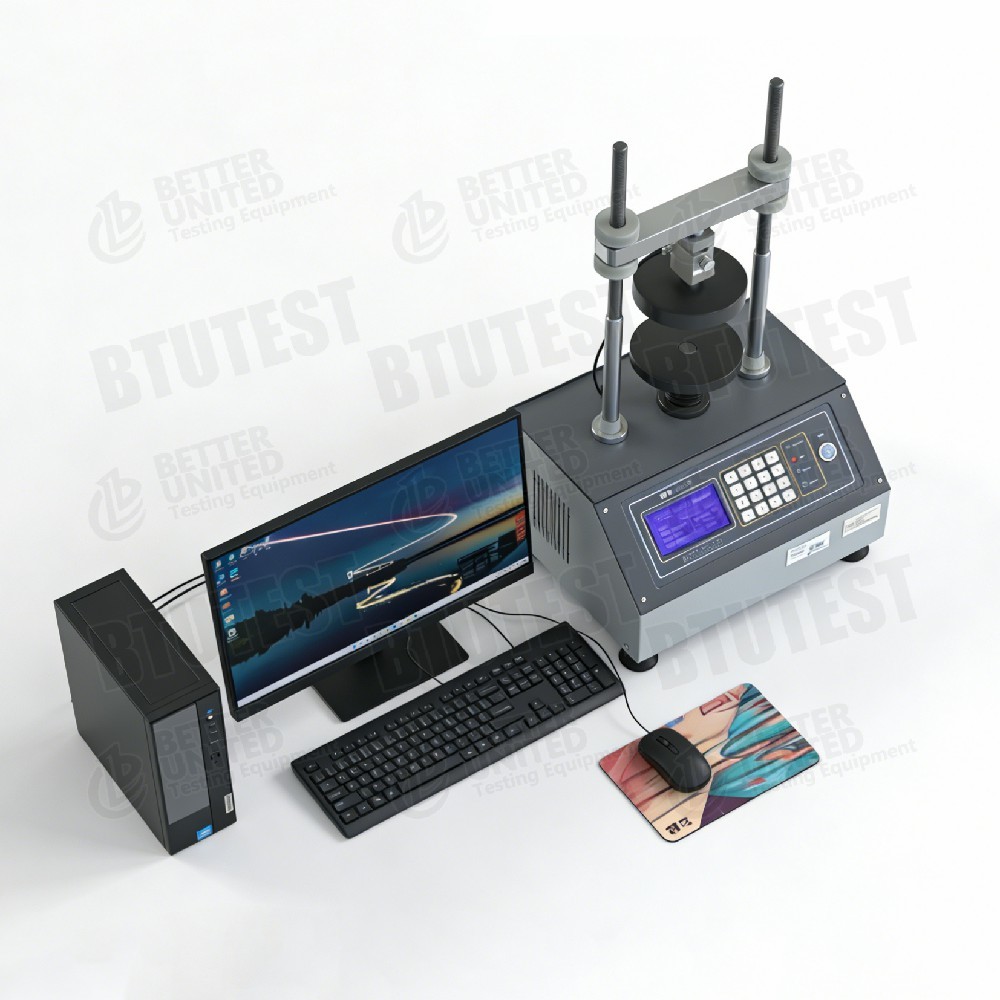

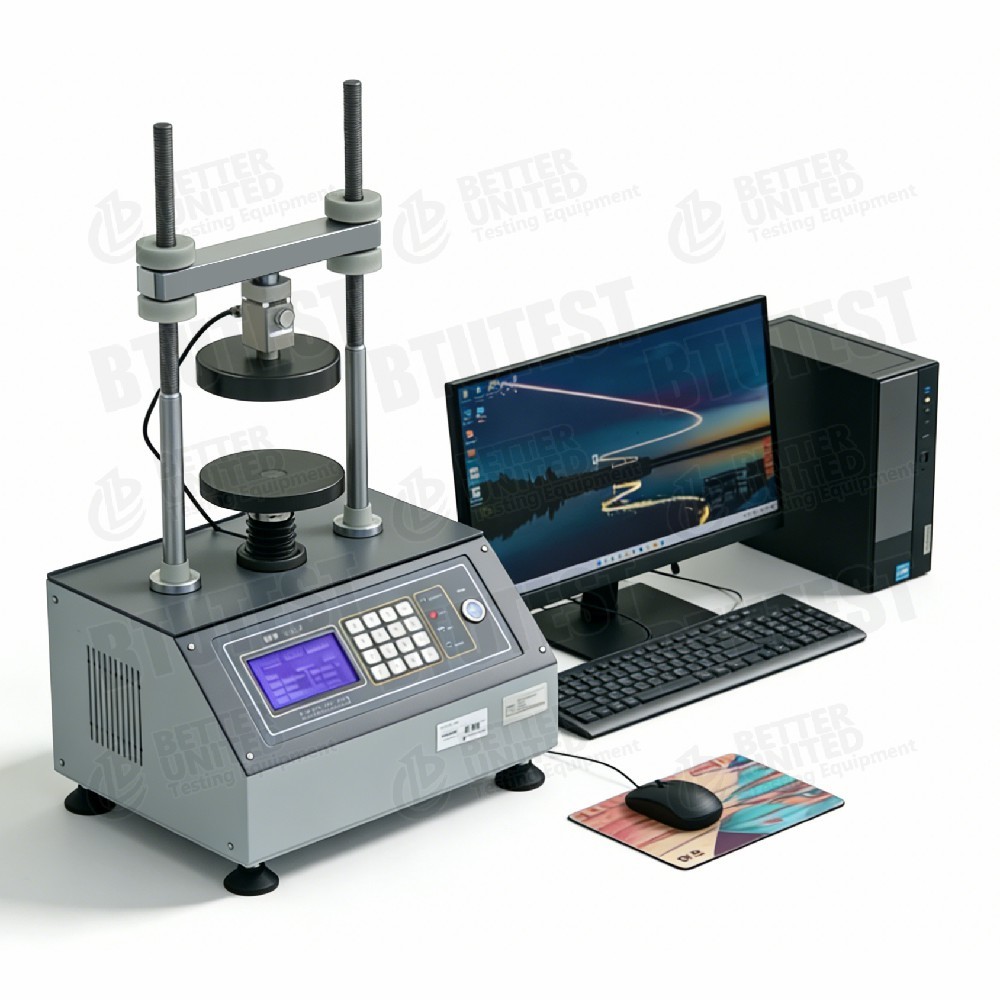

Este equipo es unAparato de compresión totalmente automático sin confinamiento (En unidad- Serie WXY), incluyendo los modelos WXY-1F, WXY-3F y WXY-6F. Se utiliza principalmente para pruebas de resistencia a la compresión no confinada en ingeniería geotécnica (es decir, prueba de compresión uniaxial sin presión confinante).El aparato permite un control totalmente automático, la adquisición de datos y el procesamiento durante todo el ensayo, la visualización en tiempo real de varias curvas y la generación automática de tablas y curvas de ensayo compatibles con la norma.

2. Normas de pruebas

• La prueba de resistencia a la compresión no confinada ASTM D2166
• BS 1377: Parte 7 ((Estándar británico)
• ISO 17892-2 ((Ensayo de laboratorio geotécnico)
• SL 237-1999 ((Especificación china para el ensayo del suelo)
• JGS 0523 ((Método japonés de ensayo del suelo)

3Especificación (parámetro)

4Detalle (detalles técnicos)

Yo...Tamaño del espécimen: Máx. Ø101 mm × H200 mm, un tamaño estándar para ensayos sin confinamiento.

Yo...Rango de fuerzas axiales: Tres capacidades opcionales ¥ 10kN, 30kN, 60kN ¥ que permiten seleccionar un rango de carga adecuado basado en la resistencia del suelo para mejorar la precisión de la medición.

Yo...Velocidad de corte: 0,00001 ~ 6 mm/min, amplio rango ajustable, que admite tanto ensayos de fallas de tipo de arrastramiento ultralento como velocidades convencionales (por ejemplo, 1 ‰ 2 mm/min) para ensayos estándar.

Yo...Funciones de software:

u Control totalmente automático de la velocidad de corte y del proceso de carga

u Adquisición y visualización en tiempo real de desplazamiento, tensión, deformación y otras curvas

u Generación automática de tablas y curvas conformes a la norma después del ensayo

u Apoya la exportación e impresión de datos

5Aplicación

Yo...Ingeniería vial y de subgrados: Determinar la resistencia a la compresión no limitada de los suelos para evaluar la capacidad de carga

Yo...Ingeniería de pendientes y excavaciones: Obtener fuerza de cizallamiento sin drenaje

Yo...Evaluación del suelo blando: Control de calidad de las arcillas blandas, los rellenos compactados

Yo...Comparación de los materiales: Pruebas de comparación de resistencia de diferentes suelos estabilizados (suelos tratados con cemento/cal)

Yo...Laboratorios de enseñanza: Instrucción experimental básica de mecánica del suelo

6Ventajas

Yo...Funcionamiento totalmente automático: No se requiere intervención manual para la velocidad de corte o el registro de datos, lo que mejora la eficacia y la repetibilidad de los ensayos

Yo...Intervalos de carga seleccionables(10/30/60kN): Diferentes modelos cubren diferentes rangos de resistencia; alternativamente, una sola unidad puede acomodar varios rangos cambiando los sensores (dependiendo de la configuración)

Yo...Capacidad de velocidad ultrabaja: 0,00001 mm/min para el estudio de los procesos de falla o de las características de deslizamiento

Yo...Software altamente integrado: Desde el control y la adquisición hasta la generación de informes ­ todo en uno, reduciendo las barreras operativas

Yo...Diseño compacto: Más sencillo que el aparato triaxial, adecuado para laboratorios de campo o pruebas rápidas

7. Qué elegir (guía de selección)

8. Flujo del proceso

1.Preparación de las muestras→ Preparar una muestra de suelo cilíndrica de Ø101 × H200 mm (no alterada o remoldada)

2.Ejemplar de montaje→ Coloque la muestra en el centro de la placa inferior; ajuste la placa superior para que entre en contacto con la superficie de la muestra (aplique una carga mínima inicial de asiento)

3.Configuración de parámetros→ Establecer la velocidad de cortey frecuencia de adquisición de datos en el software

4.Prueba de inicio→ El sistema aplica automáticamente carga axial a la velocidad establecida, adquiriendo fuerza axial y desplazamiento en tiempo real

5.Control de los datos→ El software traza en tiempo real la curva de tensión-deformación, la fuerza axial frente a la curva de tiempo, etc.

6.Determinación del fallo→ Detenerse cuando una tensión máxima es seguida por una carga continua a una tensión axial del 15­20% o cuando la muestra muestra un fallo evidente

7.Procesamiento de resultados→ Calcular la resistencia a la compresión no confinada qu; si es necesario, calcular la resistencia a la cizalladura sin drenaje Su = qu/2

8.Producción del informe→ El software genera automáticamente tablas y curvas de tensión-deformación conformes con la norma; admite la impresión o la exportación
