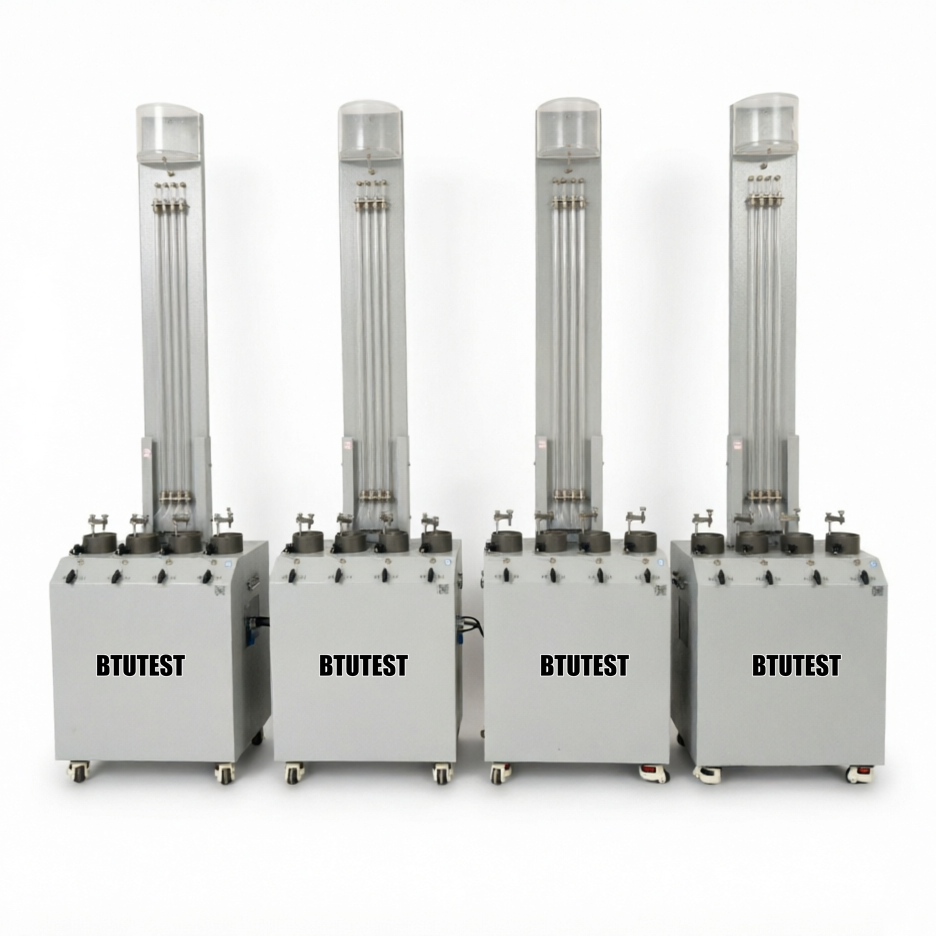

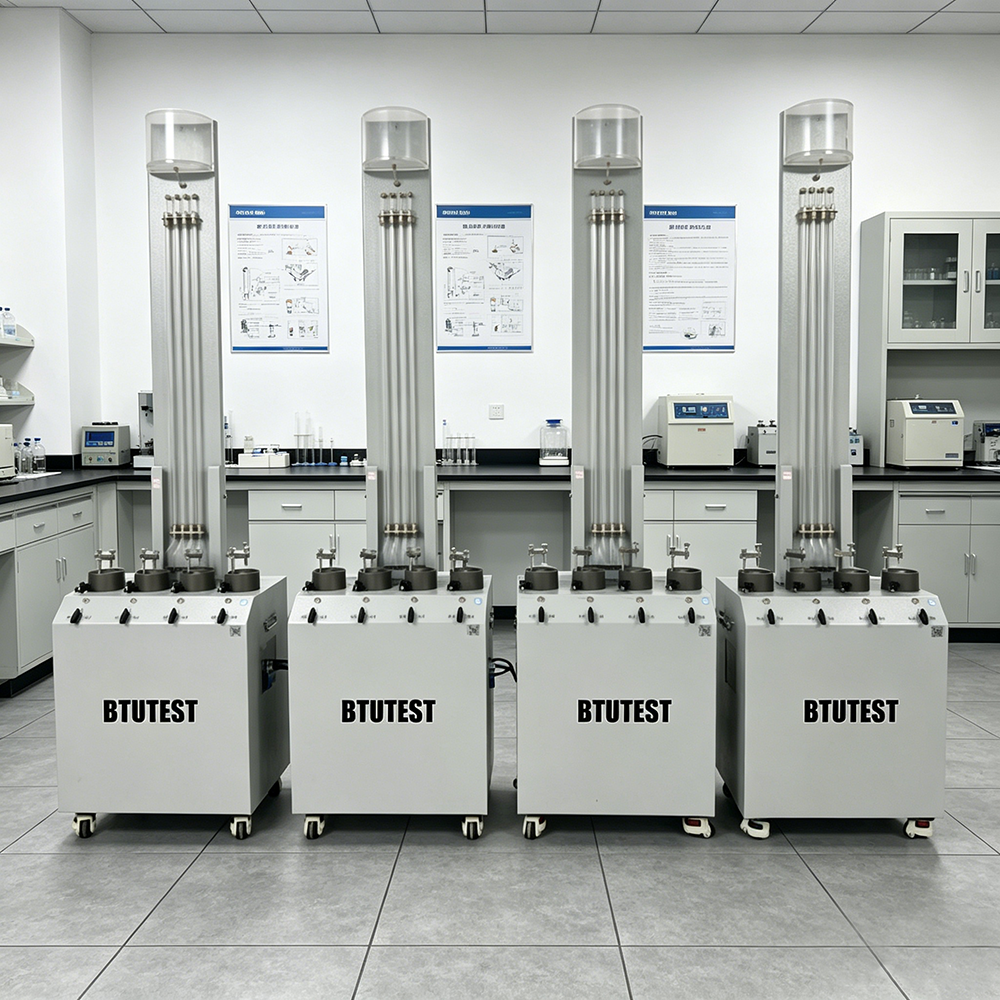

Permeámetro inteligente de cabeza descendente de cuatro unidades

Descripción de producto

Perímetro inteligente de cabeza de caída de cuatro unidades para suelos finos

ModeloEn unidad- FHP-4 - ¿Qué es eso?

Descripción

Este equipo es unperímetro inteligente de cabeza de caída de cuatro unidades para suelos de grano fino, modeloEn unidad- FHP-4 - ¿Qué es eso?, utilizado para determinar el coeficiente de permeabilidad de los suelos de grano fino (arenisco, arcilla silkosa, arcilla y suelos ambientales).que permite ensayos simultáneos de permeabilidad de la cabeza de caída en cuatro muestras, que sustituye al perímetro tradicional Tipo 55.

• Prueba del coeficiente de permeabilidad totalmente automática
• Diámetro de la muestra 61,8 mm (área 30 cm2)
• Altura de la muestra 40 mm (longitud de la vía de flujo)
• Área de la sección transversal del tubo de caída de la cabeza 0,785 cm2
• Sensor de nivel de líquido: rango 2000 mm cabeza de agua, resolución 0,1 mm, precisión ±0,15% FS
• Reserva de agua: 6 litros, sellada para mantener la limpieza del agua
• Equipado con sistema y software de adquisición de datos, visualización en tiempo real de la altura de la cabeza de agua, estado de ensayo, etc.
• Interfaz de comunicación de alta velocidad con ordenador; software de control de las curvas de funcionamiento en tiempo real, almacenamiento y adquisición de datos

Las normas de ensayo (internacionales)

• Las demás partidas(Método de ensayo estándar para la permeabilidad de los suelos ∼ método de cabeza de caída)
• Las demás partidas de los componentes de las placas(Permeabilidad del suelo mediante un perímetro de pared flexible)
• Se trata de una norma ISO 17892‐11.(Ensayo geotécnico  ensayo de permeabilidad)
• BS 1377-6(Ensayo de permeabilidad según la norma británica)
• China SL 237-042(Procedimiento de ensayo geotécnico ¢ ensayo de permeabilidad de la cabeza de caída)
• JGS 0563(Norma japonesa de ensayo de permeabilidad)

El equipo es adecuado para ensayos de permeabilidad de la cabeza de caída en suelos de grano fino y puede cumplir los requisitos de las normas anteriores en lo que respecta al tamaño de la muestra, la medición de la cabeza de agua,Adquisición de datos, etc.

Especificación

Parámetro	Especificación
Modelo	BTU-FHP-4 y sus componentes
Nombre del instrumento	Perímetro inteligente de cabeza de caída de cuatro unidades para suelos de grano fino
Estructura	Cuatro unidades (cuatro celdas de permeámetro independientes)
Diámetro de la muestra	61.8 mm (área de 30 cm2)
Altura de la muestra	40 mm (longitud de la vía de flujo)
Área de la sección transversal del tubo de caída de la cabeza	0.785 cm2
Sensor de nivel de líquido	Alcance de 2000 mm de cabeza de agua, resolución 0,1 mm, precisión ±0,15% FS
Reservorio de agua	6 L, sellados
Adquisición de datos	Sistema y software incluidos; visualización en tiempo real de la cabeza de agua, estado del ensayo
Interfaz de comunicación	Interfaz de alta velocidad
Funciones de software	Monitoreo en tiempo real de las curvas, almacenamiento y adquisición de datos
Tipos de suelo aplicables	Arenisca, arcilla silvestre, arcilla, suelos ambientales

Detalle

• Estructura independiente de cuatro unidades- Se pueden probar cuatro muestras simultáneamente, lo que mejora enormemente la eficiencia; cada celda permeámetro es independiente para evitar interferencias.
• Diseñados para suelos de grano fino- Diámetro de la muestra 61,8 mm, altura 40 mm, conforme a las especificaciones estándar para ensayos de permeabilidad del suelo de grano fino.
• Método de cabeza en caída­ Adecuado para suelos de baja permeabilidad (k = 10−5 a 10−8 cm/s), calcula el coeficiente de permeabilidad a partir de la descomposición de la cabeza de agua con el tiempo.
• Sensor de nivel de líquido de alta precisión• Rango de 2000 mm de cabeza de agua, resolución de 0,1 mm, precisión ± 0,15% FS • Mucho superior a la lectura manual.
• Reservorio de agua selladoCapacidad de 6 litros; diseño sellado que evita la contaminación y evaporación de la fuente de agua.
• Adquisición y software totalmente automáticos¢ Impresión en tiempo real de las curvas de desintegración de la cabeza de agua, cálculo automático del coeficiente de permeabilidad, almacenamiento automático de datos, reproducción de curvas.
• Sustituye el perímetro tradicional Tipo 55El tipo 55 tradicional es de una sola unidad con lectura manual; este equipo es de cuatro unidades y es totalmente automático, lo que mejora enormemente la eficiencia y la precisión.
• Aplicabilidad clara¢ Arenisca, arcilla silvestre, arcilla y suelos ambientales (por ejemplo, suelos contaminados, solidificados/estabilizados).

Aplicación

• Investigación geotécnica del emplazamiento- Determinar los coeficientes de permeabilidad de las capas naturales de suelo de grano fino para el análisis de filtraciones.
• Ingeniería de rellenosEvaluar la permeabilidad de los terraplenes, los llenados de presas y los subgrados.
• Geotecnia del medio ambiente¢ Medir la permeabilidad de los suelos contaminados y los suelos solidificados/estabilizados para evaluar el rendimiento de la barrera.
• Enseñanza e investigación- Laboratorios universitarios de mecánica del suelo para experimentos estudiantiles y pruebas de investigación.
• Reemplazo de equipos antiguos¢ Actualización de los perímetros tradicionales Tipo 55 para una mayor automatización.

Ventajas

• Cuatro unidades de alta eficiencia- Cuatro muestras probadas en una sola prueba, cuatro veces la eficacia de un dispositivo de una sola unidad.
• Medición totalmente automáticaLos sensores de nivel de líquido registran automáticamente los cambios de la cabeza de agua; el software calcula automáticamente el coeficiente de permeabilidad, eliminando los errores de lectura humanos.
• Alta precisiónResolución de la cabeza de agua 0,1 mm, precisión 0,15% FS superior a la lectura manual (generalmente 1 mm).
• Reservorio de agua sellado- Previene la contaminación y evaporación del agua, garantizando una calidad estable del agua.
• Monitoreo de las curvas en tiempo realEl software muestra en tiempo real las curvas de cabeza de agua frente a las curvas de tiempo para una evaluación fácil del estado de prueba.
• Almacenamiento automático de datosLos datos de los ensayos pueden exportarse para generar fácilmente informes.
• Amplia aplicación Lodo, arcilla, arcilla silvestre y suelos ambientales.
• Actualización de los equipos tradicionalesMás avanzados y convenientes que los perímetros Tipo 55.

Qué elegir

Seleccionar este equipo o compararlo con otros tipos en función de los requisitos de ensayo:

Flujo del proceso

Ejemplo:Prueba de permeabilidad de la cabeza de caída de cuatro unidades (suelo de grano fino)

• Preparación de las muestras
  • Cortar el suelo de granos finos sin alteraciones o preparar una muestra remoldada con un anillo de corte de 61,8 mm × 40 mm.
  • Se medirá el contenido inicial de agua y se saturará la muestra (vacío o inmersión en agua).

• Instalación de muestras
  • Colocar la muestra saturada en la celda de permeámetro (con piedra porosa en la parte inferior), asegurando que no haya fugas de aire ni fugas en las paredes laterales.
  • Montar las cuatro celdas de permeabilidad en la base de las cuatro unidades y conectar los tubos de caída.
  • Conecte el depósito de agua y la tubería, asegurándose de que todas las conexiones estén selladas.

• Desaireamiento y saturación
  • Abrir la válvula de entrada de agua para permitir que el agua fluya hacia arriba a través de la muestra, expulsando las burbujas de aire de la muestra y las líneas.
  • Cerrar la válvula de ventilación para lograr la saturación total de la muestra.

• Parámetros de ensayo establecidos
  • En el software, entrada: altura de la muestra (40 mm), área de la muestra (30 cm2), área de la sección transversal del tubo de caída (0,785 cm2).
  • Se establecerá la cabeza de agua inicial (por ejemplo, 1800 mm) y la cabeza de agua final (por ejemplo, 200 mm).
  • Establecer el intervalo de muestreo (por ejemplo, 1 segundo o disparador automático).

• Comience la prueba
  • El software comienza a registrar la cabeza de agua frente al tiempo (lectura automática del sensor de nivel de líquido).
  • Gráfico en tiempo real de la curva de descomposición de la cabeza de agua (escala semi-logística).
  • El ensayo finaliza automáticamente cuando la cabeza de agua cae al valor final (o puede detenerse manualmente).

• Registro y cálculo de datos
  • El software registra automáticamente los datos de la cabeza de agua y el tiempo.
  • Calcula el coeficiente de permeabilidad utilizando la fórmula de la cabeza en caída:
    e a = área de la sección transversal del tubo de caída de la cabeza, L = altura de la muestra, A = área de la muestra, t = intervalo de tiempo, h1 y h2 son las cabezas de agua correspondientes.
  • Los valores de k múltiples pueden calcularse en diferentes intervalos de tiempo y promediarse.

• Limpieza
  • Después del ensayo, cierre la entrada de agua y retire la muestra.
  • Limpia las celdas de permeabilidad, las tuberías y el depósito de agua.

Resumen:El BTU-FHP-4 es un perímetro inteligente de cabeza caída de cuatro unidades diseñado específicamente para suelos de grano fino como limo, arcilla y arcilla silácea. Puede probar cuatro muestras simultáneamente.Disponen de un sensor de nivel de líquido de alta precisión (0.1 mm de resolución), software totalmente automático, visualización en tiempo real de la curva de la cabeza de agua y cálculo automático del coeficiente de permeabilidad,reemplaza el perímetro tradicional Tipo 55 y mejora en gran medida la eficiencia y precisiónEs adecuado para la investigación de sitios geotécnicos, ingeniería de relleno, geotécnica ambiental y otros campos.Tenga en cuenta que este equipo no es adecuado para suelos de grano grueso (que requieren un perímetro de cabeza constante) y está destinado a uso en laboratorio..
