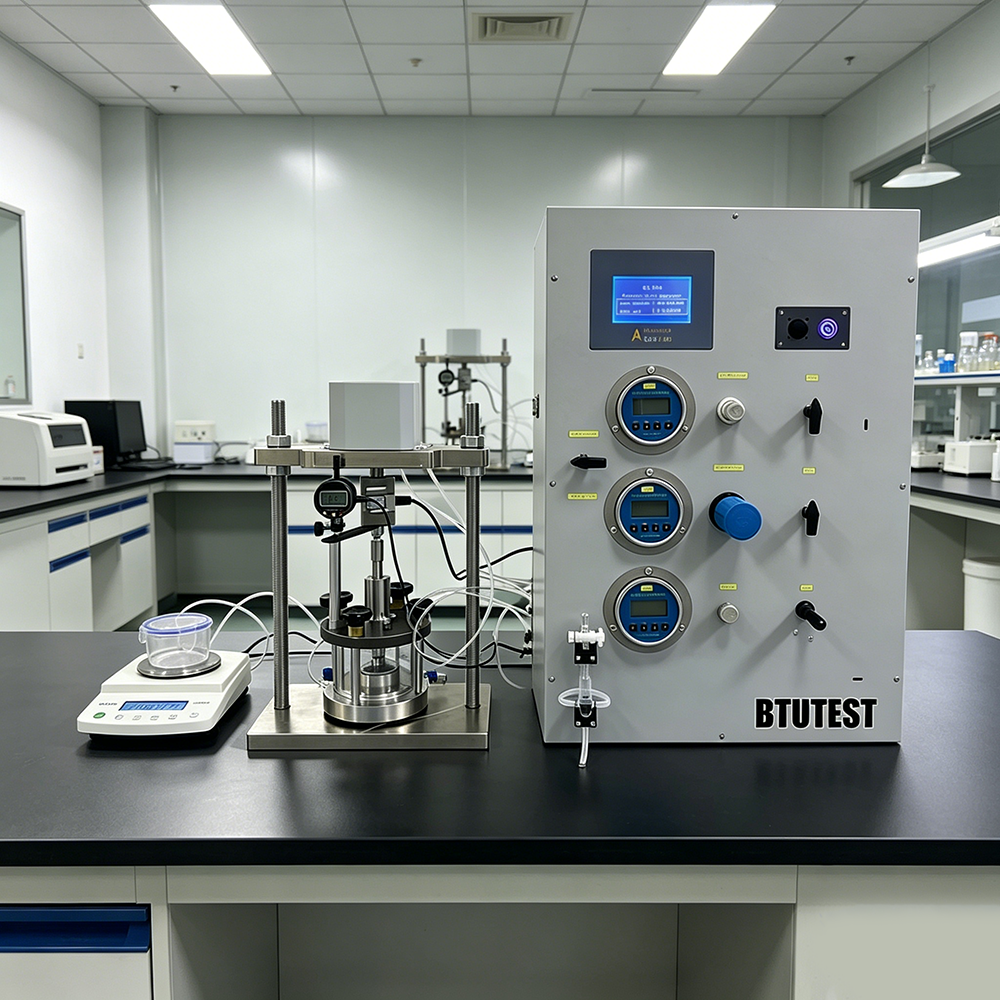

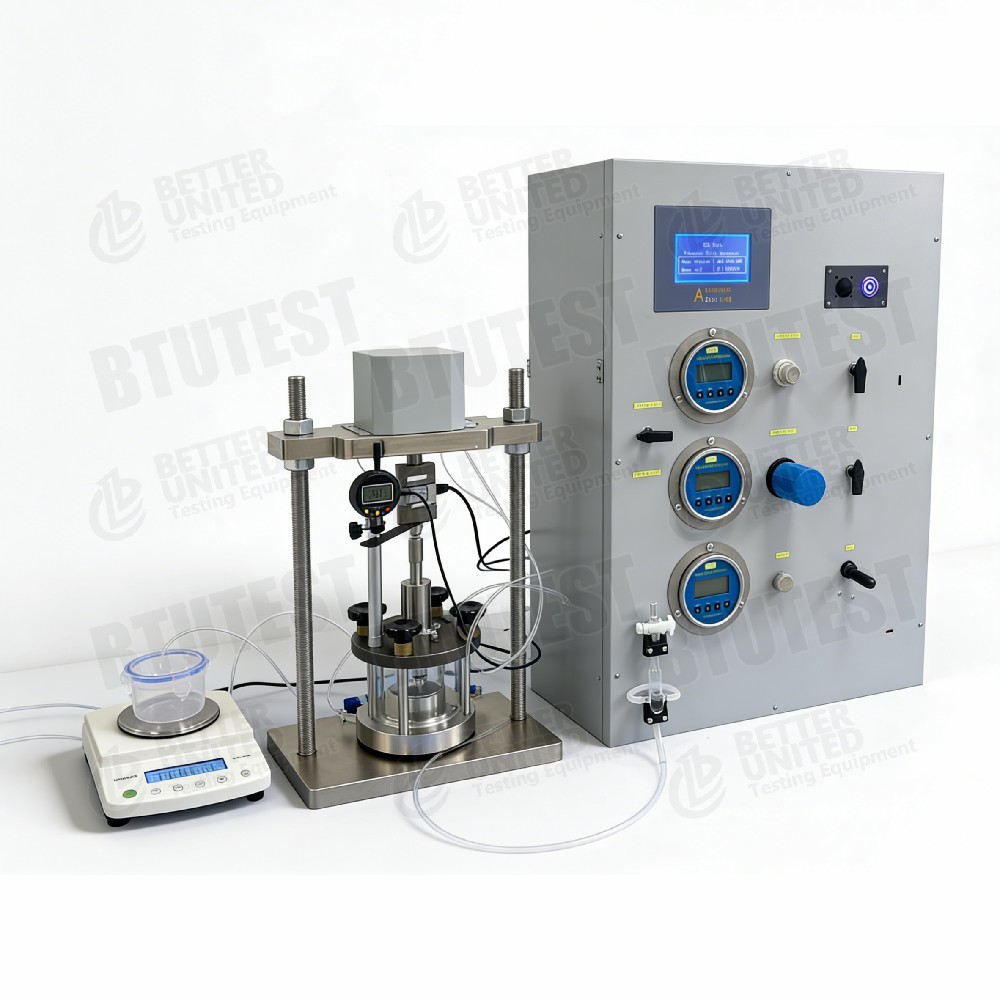

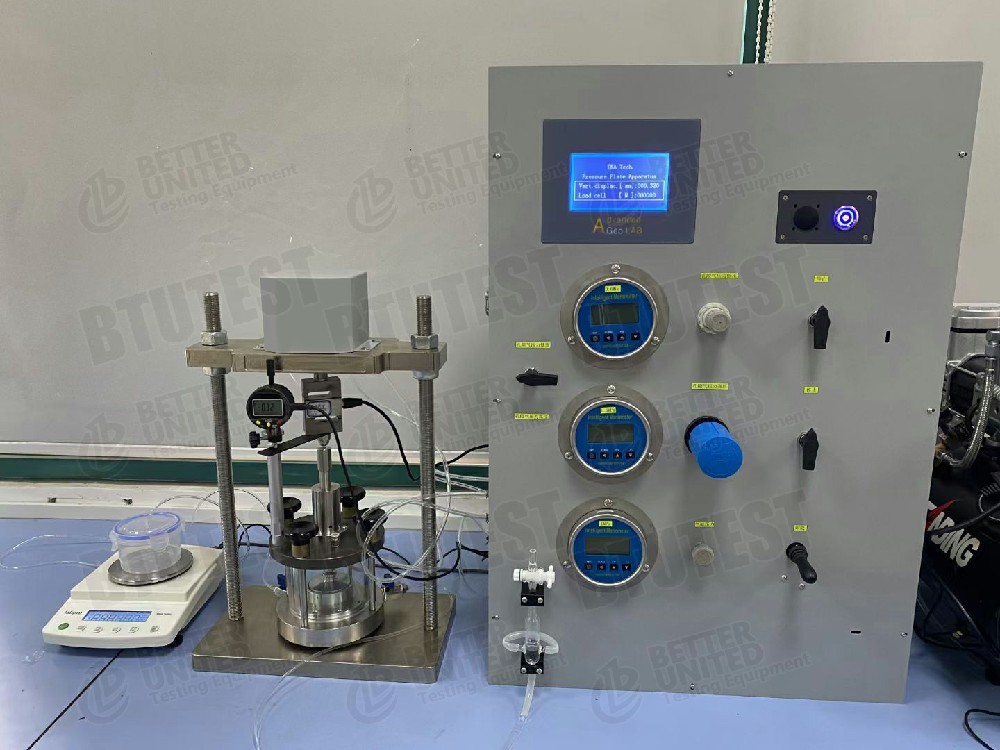

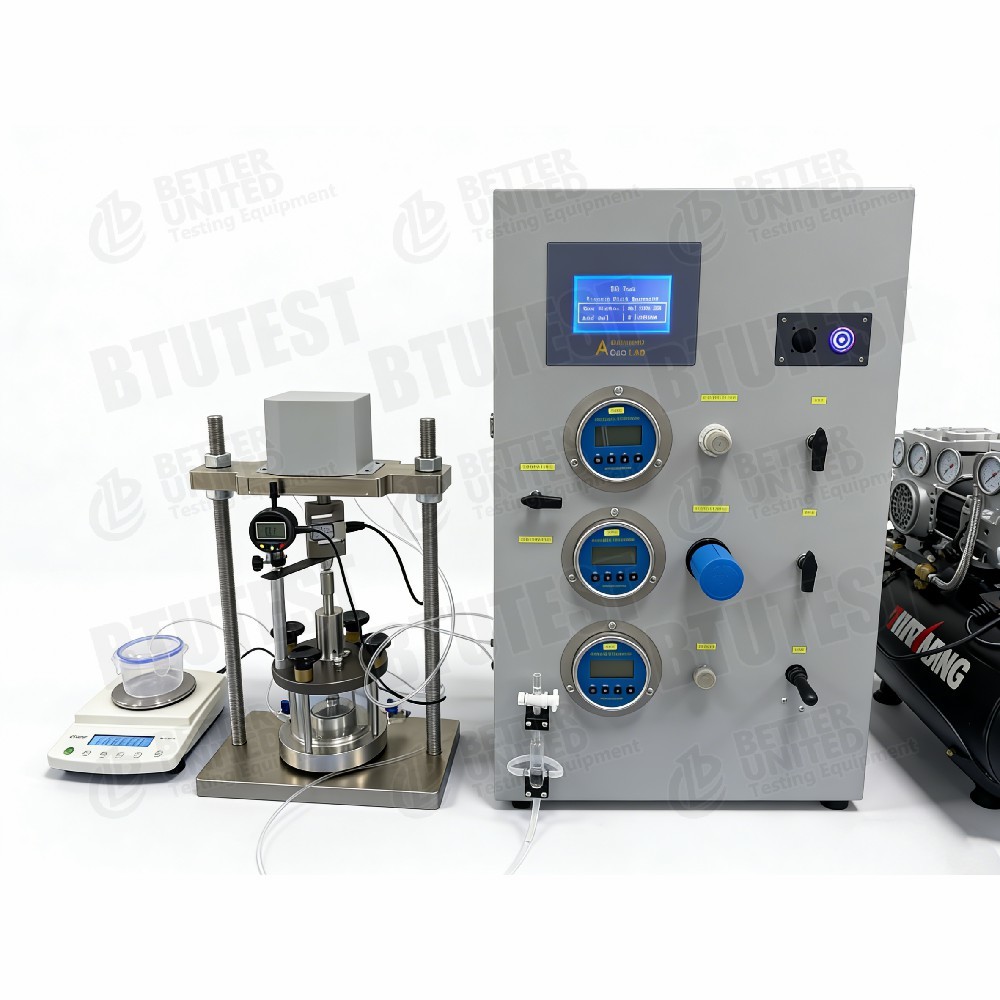

Aparato de membrana de presión de suelo de grano grueso

Descripción de producto

Descripción

Esta serie de instrumentos está diseñada para el ensayo de suelos insaturados para determinar la curva de características del suelo y el agua (SWCC, por sus siglas en inglés).la relación entre la succión matriz y el contenido de agua del suelo (contenido volumétrico de agua)El aparato utiliza la técnica de traslación por eje para aplicar con precisión la succión matriz a la muestra mediante el control de la presión del aire.obteniendo así un SWCC completoSe utiliza ampliamente en mecánica de suelos insaturados, análisis de estabilidad de pendiente, predicción de asentamientos de cimientos y campos relacionados.

Hay dos modelos disponibles:

• En unidad- SWCC- 1(aparato estándar para placas de presión)
• En unidad- SWCC- 2(aparato de membrana de presión de suelo de grano grueso), que tiene una cámara interna más grande capaz de contener varios discos cerámicos apilados adecuados para ensayos de suelo de alto rendimiento o de grano grueso.

Normas de ensayo

El equipo es adecuado para las siguientes normas internacionales que incluyen métodos de ensayo de placas de presión / membranas de presión:

• Las demás partidas(Métodos de ensayo estándar para la determinación de la curva característica del agua del suelo):El método B (cámara de presión con medición de volumen) y el método C (cámara de presión con medición gravimétrica) cubren los rangos de succión de 0 a 1500 kPa., que es exactamente el rango de un aparato de placa de presión de 15 bares.
• Las condiciones de las condiciones de trabajo(Calidad del suelo Determinación de las características de retención de agua Métodos de laboratorio): Cláusula 4.4 describe específicamente el uso de un extractor de placas de presión para determinar la retención de agua del suelo en un rango de presión de aproximadamente 5 kPa a 1500 kPa..
• Las demás partidas de los componentes de las máquinas(Método de ensayo estándar para las relaciones capilar-humedad en suelos gruesos y de textura media mediante un aparato de membrana a presión standard histórico, sustituido por D6836)
• Se aplicarán las disposiciones siguientes:(Normativa para el método de ensayo geotécnico Sección de ensayo del suelo insaturado)

Especificación

En unidad- SWCC-1 (aparato para placas de presión estándar)

En unidad- SWCC-2 (aparato de membrana de presión para suelos gruesos)

Detalle

• Principio básico (técnica de traducción del eje): La presión del aire se aplica a la cámara de presión a través de un regulador de presión. Esta presión del aire es igual a la succión matriz aplicada a la muestra.Debido a que el disco de cerámica tiene un alto valor de entrada de aire (15 Bars, superior a la presión de aire aplicada), impide el paso del aire mientras permite que el agua de los poros pase a través del disco cerámico hasta la línea de drenaje para la medición.Este es el método estándar para la determinación SWCC de los suelos insaturados y está ampliamente validado..

• Discos cerámicos de entrada de aire alta (15 Bar): El disco cerámico de 15 bar es el componente crítico del aparato, su tamaño de poro extremadamente pequeño impide el paso del aire incluso a aspiraciones matrices de hasta 1500 kPa,garantizar que la presión del agua en los poros se mantiene a la presión atmosférica durante todo el ensayoEl BTU-SWCC-2 también incluye discos cerámicos de 5 bar para ensayos de succión inferior.

• Sistema de carga neumática vertical: Equipado con un cilindro de carga bidireccional (fuerza de 0 a 5 kN, desplazamiento de 0 a 50 mm), permite la aplicación de una carga vertical en condiciones de K0 (estado consolidado).Esto simula las condiciones de esfuerzo in situ para las pruebas de SWCC dependientes del esfuerzo (SDSWCC).

• Medidores de presión y reguladores dobles: Medidor de presión de alta precisión de clase 0,25 y regulador con presión de alimentación ajustable de 0 a 1,5 MPa garantizan un control preciso de la succión.

• Dispositivo de medición de volumen: rango de 0-200 ml, con una precisión de ±0,01 ml, mide con precisión el drenaje de la muestra, lo que permite calcular el cambio del contenido volumétrico de agua.

• Sistema de visualización LCD: Impresión en tiempo real de la fuerza axial y del desplazamiento para facilitar su control.

• Software de adquisición y procesamiento de datos: Un software dedicado registra automáticamente el drenaje en comparación con el tiempo, calcula los cambios en el contenido de agua, genera curvas SWCC y genera parámetros clave (valor de entrada de aire, contenido de agua residual, etc.).

• Sistema de control de temperatura opcional: 0 °C + 90 °C permite estudiar los efectos de la temperatura sobre la retención de agua en el suelo insaturado.

• Diseño de alta capacidad (En unidad-CESC-2): La cámara interna puede contener hasta 48 muestras de anillos de corte simultáneamente, mejorando drásticamente la eficiencia de los ensayos por lotes.

Aplicación

• Determinación de la curva característica suelo-agua (SWCC) de los suelos insaturados (pistas de secado y humedecimiento)
• Estudio de la relación entre la succión matriz y el contenido de agua del suelo
• Análisis de la estabilidad de pendiente (SWCC es fundamental para establecer la teoría de la resistencia al corte del suelo insaturado)
• Capacidad de carga y predicción del asentamiento de los cimientos (parámetro clave en la mecánica de los suelos insaturados)
• Análisis de las características de filtración (determinación de la conductividad hidráulica insaturada)
• Evaluación de la influencia de los cambios de la capa freática en el comportamiento de la ingeniería del suelo
• Evaluación del rendimiento de los sistemas de recubrimiento de vertederos
• El comportamiento de acoplamiento hidromécnico de los suelos insaturados
• Evaluación de la retención de agua de los suelos modificados o estabilizados con bentonita
• Estudios de adaptación al cambio climático para infraestructuras

Ventajas

• Amplio rango de succión: Succión máxima controlada de 15 Bar (1500 kPa) cumple plenamente con los métodos ASTM D6836 B/C, cubriendo el rango de succión de la mayoría de los suelos insaturados.
• Control de succión de alta precisión: El manómetro de presión de clase 0,25 y el regulador de precisión proporcionan una precisión de control de succión líder en la industria.
• Capacidad de ensayo SWCC dependiente de la tensión:El sistema de carga neumática vertical único permite la aplicación de carga vertical (0-5 kN) en condiciones K0 ¢ permite ensayos SWCC dependientes de la tensión (SDSWCC) que simulan verdaderamente las condiciones de tensión in situ, una característica que no está disponible en los aparatos de placas de presión estándar.
• Largo rango de medición del volumen: rango de medición del drenaje de 0 a 200 ml con una precisión de ±0,01 ml, adecuado para diversos tipos de suelo.
• Control de datos en tiempo real: La pantalla LCD muestra la fuerza axial y el desplazamiento para facilitar el seguimiento del ensayo.
• Opciones de tamaño de muestras múltiples: admite Φ61,8 mm, Φ70 mm, Φ90 mm; el modelo de grano grueso admite muestras de Φ150 mm satisface diferentes requisitos de ensayo.
• Alto rendimiento (En unidad-CESC-2): prueba hasta 48 muestras simultáneamente ° mejora considerablemente la eficiencia del laboratorio.
• Control de temperatura opcionalEl sistema opcional de 0 °C + 90 °C permite estudiar los efectos de la temperatura sobre el comportamiento del suelo insaturado.
• Adquisición automatizada de datos: El software dedicado calcula y traza automáticamente las curvas SWCC.
• Procedimiento de ensayo normalizado: Completamente conforme con las normas ASTM D6836 e ISO 11274

Qué elegir

Flujo del proceso

• Preparación de las muestras: Preparar una muestra de suelo del tamaño especificado según los procedimientos estándar; medir el contenido inicial de agua; colocar en un anillo de corte.
• Discos de cerámica saturada: Saturar completamente el disco cerámico de entrada de aire de 15 bares y quitar todas las burbujas de aire.
• Instalación de muestras: Colocar el disco cerámico saturado en la parte inferior de la cámara de presión; colocar la muestra sobre el disco cerámico, asegurando un buen contacto.
• Conectar el sistema de drenaje: Conecte la línea de drenaje al dispositivo de medición del volumen (rango 0-200 ml, precisión ± 0,01 ml).
• Aplicar presión de aire: Aplicar gradualmente la presión de aire de destino (0-1, 5 MPa, libremente ajustable) con el regulador de alta precisión este representa la succión matriz deseada.
• Medir el drenaje y determinar el equilibrio: Cuando el drenaje de la muestra de suelo en esta succión alcance el equilibrio, se registrará el volumen de drenaje acumulado mediante el dispositivo de medición del volumen.Por lo general, se considera que se ha alcanzado el equilibrio cuando las lecturas sucesivas (e.g., más de 24 horas) un cambio de menos de 0,01 ml.
• Aumentar la succión gradualmente: De acuerdo con el plan de ensayo, aumentar gradualmente la presión del aire (aumentando así la succión matriz) y repetir los pasos 5-6 para obtener datos de drenaje en múltiples puntos de succión.
• Descarga y pesación de la muestra: Una vez completados todos los puntos de succión, se libera la presión del aire, se retira la muestra y se mide el contenido final de agua.
• Cálculo de los datos: Utilizando los volúmenes de drenaje en cada paso de succión, junto con los contenidos de agua iniciales y finales, se calcula el contenido volumétrico de agua (o grado de saturación) en cada punto de succión.
• Instalación de la curva SWCC: Graficar los valores de succión con respecto a los contenidos de agua volumétricos correspondientes en un gráfico semilogárrítmico; utilizar un software profesional para realizar el ajuste de curvas y obtener el SWCC completo.
• Parámetros de extracción: A partir de la curva SWCC, extraer los parámetros clave: valor de entrada de aire (AEV), contenido de agua residual, pendiente de la curva, etc.
• Generación de informes: Producir un informe de ensayo que incluya la curva SWCC y los parámetros clave.
