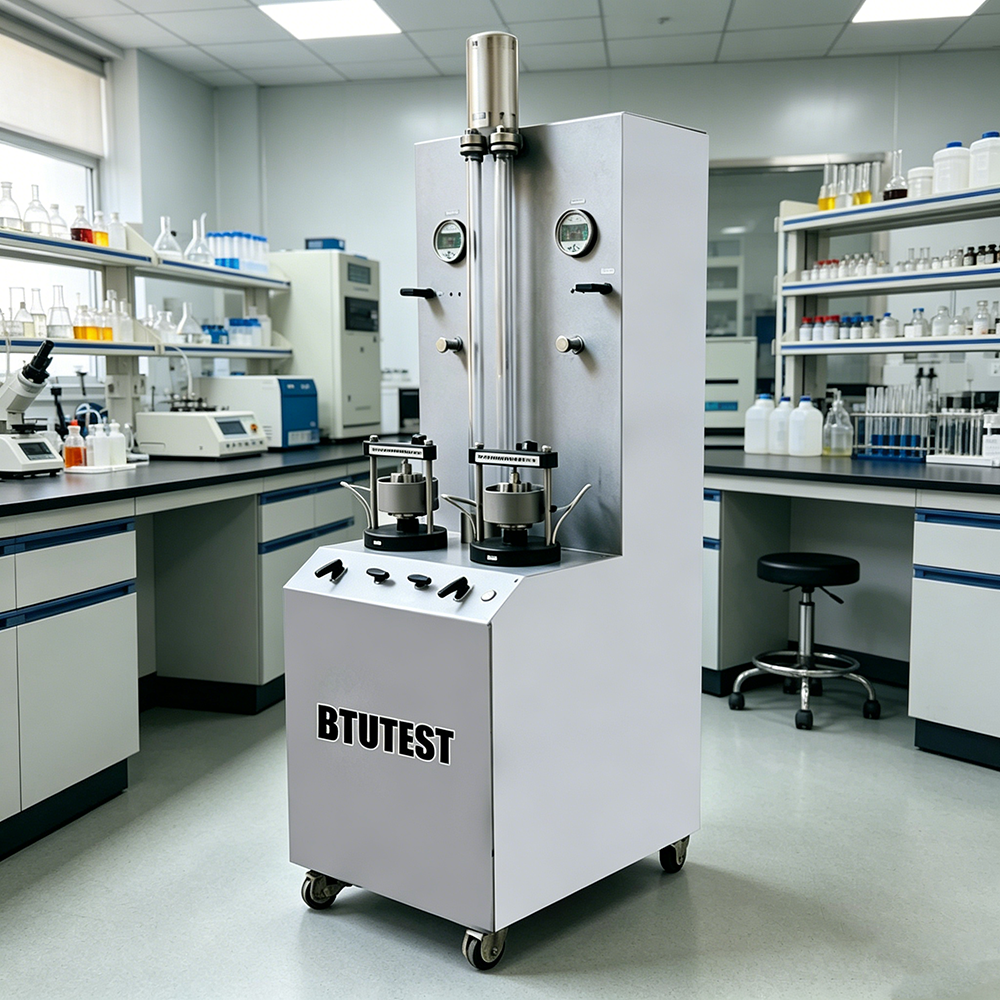

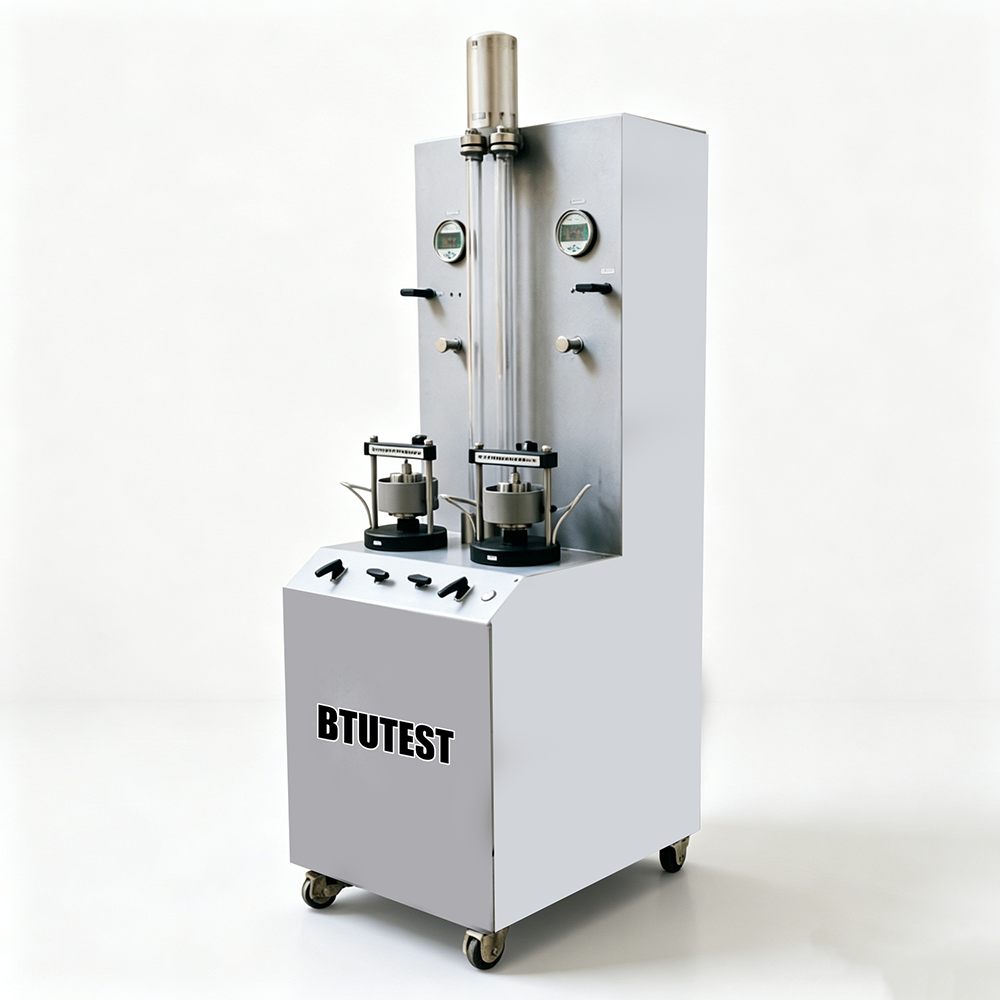

Permeámetro automático de cabezal variable de doble unidad

Descripción de producto

Descripción

El perímetro automático de cabeza variable de doble banda BTU-STC-2AP es un aparato de laboratorio que integra ensayos de consolidación y permeabilidad.Puede aplicar simultáneamente presión de consolidación y presión de filtración, para medir el coeficiente de permeabilidad de las muestras de suelo mediante el método de cabeza variable.El instrumento incluye una unidad de adquisición AD de 16 bits multicanal incorporada y un software dedicado de adquisición y procesamiento de datos, que permite la medición automatizada de los cambios del nivel del agua y de la deformación de la consolidación. Es adecuado para estudios de permeabilidad de suelos de grano fino y algunos suelos de grano grueso.

Normas de ensayo

• Las demás partidas(Métodos de ensayo normalizados para medir la conductividad hidráulica de los suelos mediante cabeza variable)
• Las demás partidas(Métodos de ensayo normalizados para las propiedades de consolidación unidimensional de los suelos)
• Se trata de una norma ISO 17892‐11.(Ensayo de laboratorio geotécnico ️ Determinación de la permeabilidad)
• Se aplicarán las disposiciones siguientes:(Norma para el método de ensayo geotécnico ¢ Ensayos de permeabilidad y consolidación de la cabeza variable)

Especificación

Detalle

• Sistema de aplicación de presión de consolidación: Compuesto por un regulador de presión, medidor de presión digital LCD, pistón de presión del cilindro, cilindro, rodamiento lineal, conjunto de válvulas de bola,y el marco de reacción permiten un control preciso de la presión de consolidación.
• Celda de permeabilidad: Incluye anillo de corte, piedras porosas superiores/inferiores, tapa de presión, anillo de guía, anillo de sellado, anillo de sujeción, tornillos de fijación, base de célula y accesorios de conexión rápida
• Sistema de aplicación de presión de permeabilidad: Utiliza un regulador de presión, un tubo de conversión de aire y agua, un manómetro digital LCD y una válvula de bolas para proporcionar una presión de filtración estable y controlable.
• Base del instrumento: Hecho de chapa de metal doblada, integra la celda de permeabilidad, el marco de carga y el cilindro; el panel frontal está equipado con 6 conjuntos de válvulas de bola, botón de interruptor de alimentación, etc.
• Medición del nivel del agua: Un sensor de cambio de volumen (o sensor de presión diferencial) mide los cambios del nivel del agua con un rango de 0 ̊40 cm y una precisión de 0,1 cm.
• Display y control: El panel incluye pantallas digitales LCD de precisión, tubo de medición de conversión aire-agua, regulador de presión y tanque de suministro de agua.
• Adquisición de datos: La unidad de adquisición AD de 16 bits incorporada se conecta a un ordenador mediante USB, adquiriendo simultáneamente 2 canales de desplazamiento y 2 canales de señales de cambio de volumen.
• Diseño de baja potencia: fuente de alimentación de 24 V de corriente continua, ≤ 24 W, adecuada para ensayos de larga duración.
• Accesorio opcional: Sensor de desplazamiento vertical (0-12,7 mm, precisión ±0,01 mm) para medir la deformación de la consolidación.

Aplicación

• Determinación del coeficiente de permeabilidad de la cabeza variable para suelos de grano fino (argilas, limo) y algunos suelos arenosos
• Pruebas combinadas de permeabilidad por consolidación para estudiar el efecto de la presión en la permeabilidad
• Evaluación de las características de filtración de núcleos de presas de tierra, caminos y materiales impermeables
• Enseñanza e investigación automatizadas en laboratorios geotécnicos universitarios e institucionales
• Obtención de parámetros de permeabilidad de las capas del suelo en las investigaciones geotécnicas de sitios

Ventajas

• Diseño de doble banda: Prueba dos muestras simultáneamente, mejorando la eficiencia y ahorrando tiempo.
• Consolidación integrada + permeabilidad: Permite aplicar presión de consolidación para simular condiciones de esfuerzo in situ antes de los ensayos de permeabilidad.
• Altamente automatizado: Unidad de adquisición integrada + software registra automáticamente los cambios del nivel del agua y la deformación de la consolidación, reduciendo el error humano.
• Largo rango de medición del nivel del agua: 0,40 cm con una precisión de 0,1 cm: cumple los requisitos de ensayo de cabeza variable.
• Control de presión preciso: Utiliza manómetros de presión digitales LCD, reguladores de presión y cilindros: presión de consolidación hasta 800 kPa, presión de permeabilidad hasta 200 kPa.
• Baja potencia y seguro: 24 V de corriente continua, bajo consumo energético, adecuado para operaciones de laboratorio a largo plazo.
• Opciones flexibles: Sensores de desplazamiento de alta precisión opcionales para la medición simultánea de la compresión de consolidación.

Qué elegir

Flujo del proceso

• Preparación de las muestras: Se preparará una muestra de suelo de φ61,8 mm × 40 mm (o 20 mm) de acuerdo con los procedimientos estándar.
• Instalación de muestras: Colocar la muestra en la celda de permeabilidad (anillo de corte + piedras porosas superiores/inferiores), instalar los componentes de sellado y apretar.
• Conexión del sistema: Conecte el sistema de presión de consolidación, el sistema de presión de permeabilidad, el sensor de nivel de agua y el sensor de desplazamiento opcional.
• Aplicar presión de consolidación: Establecer la presión de consolidación deseada (0 ¥ 800 kPa) mediante el regulador de presión; permitir que la muestra se consolide bajo la presión especificada, registrando la compresión.
• Aplicar presión de permeabilidad: Una vez que la consolidación se estabilice, se ajusta la presión de permeabilidad (0~200 kPa) y se inicia el ensayo de permeabilidad de la cabeza variable.
• Adquisición de datos: El software registra automáticamente la caída del nivel del agua (o las lecturas del sensor de cambio de volumen) en comparación con el tiempo, y opcionalmente registra los cambios de desplazamiento.
• Calcular el coeficiente de permeabilidad: El software calcula automáticamente el coeficiente de permeabilidad utilizando la fórmula de cabeza variable.
• Generar un informe: Producir un informe de ensayo que incluya las curvas de tiempo del nivel del agua, los resultados del coeficiente de permeabilidad y los datos de deformación de consolidación.
