Aparato automático de corte directo no saturado

Descripción de producto

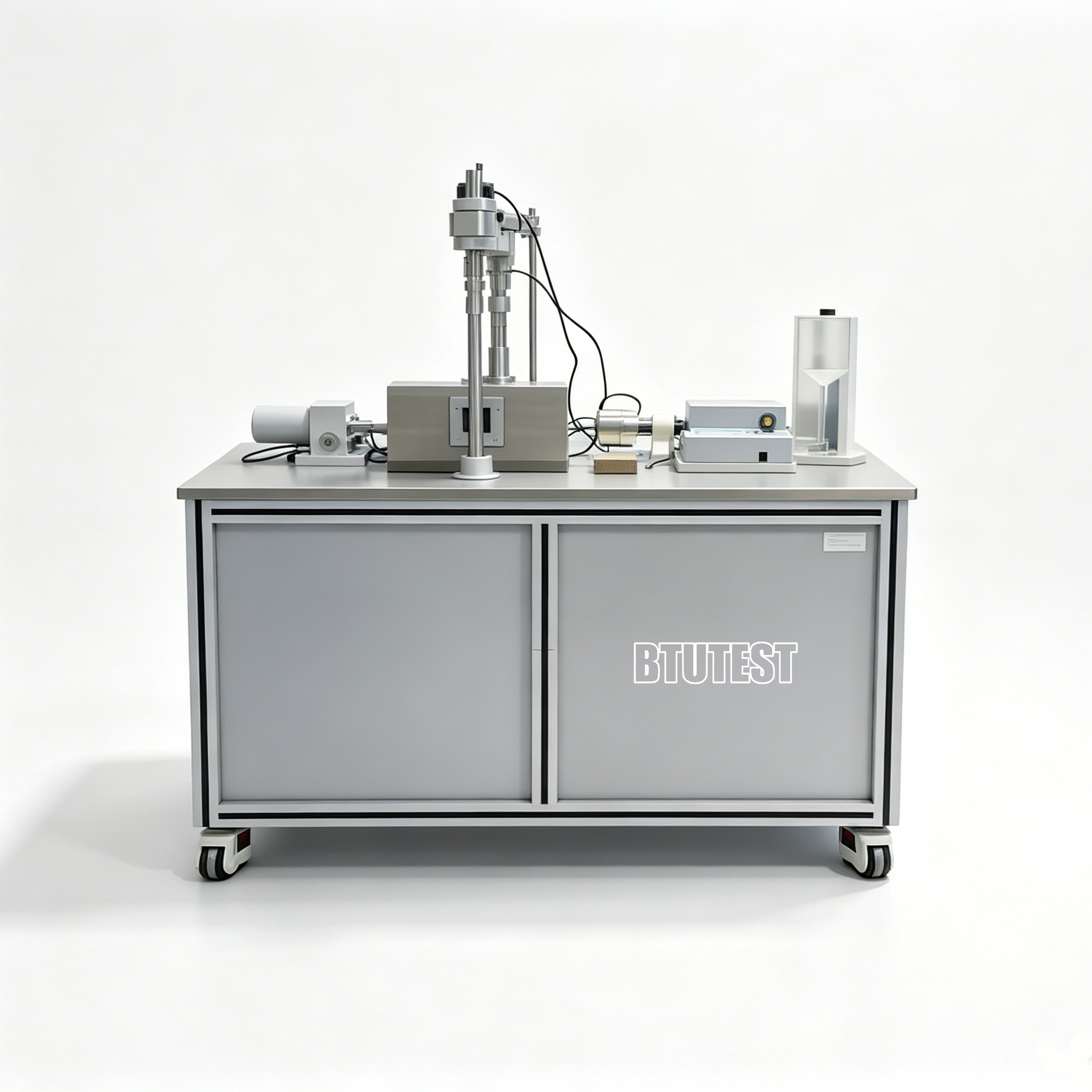

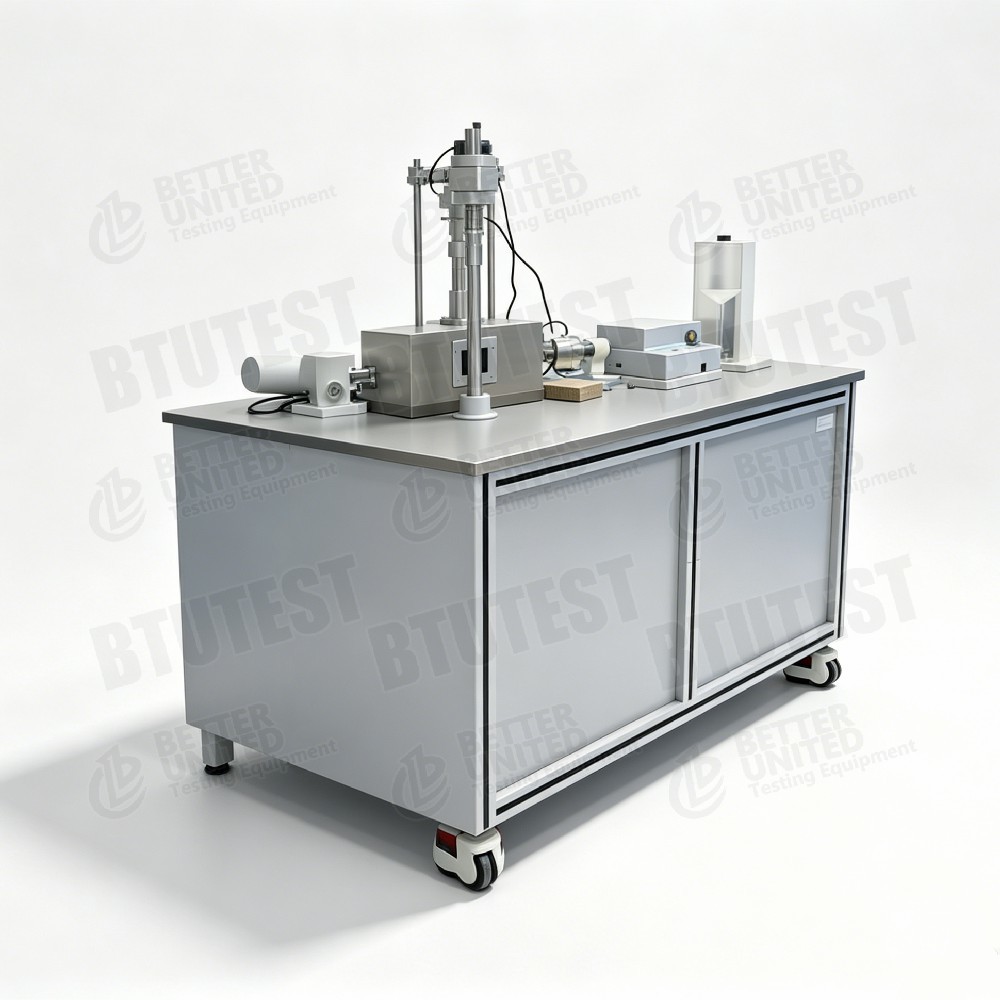

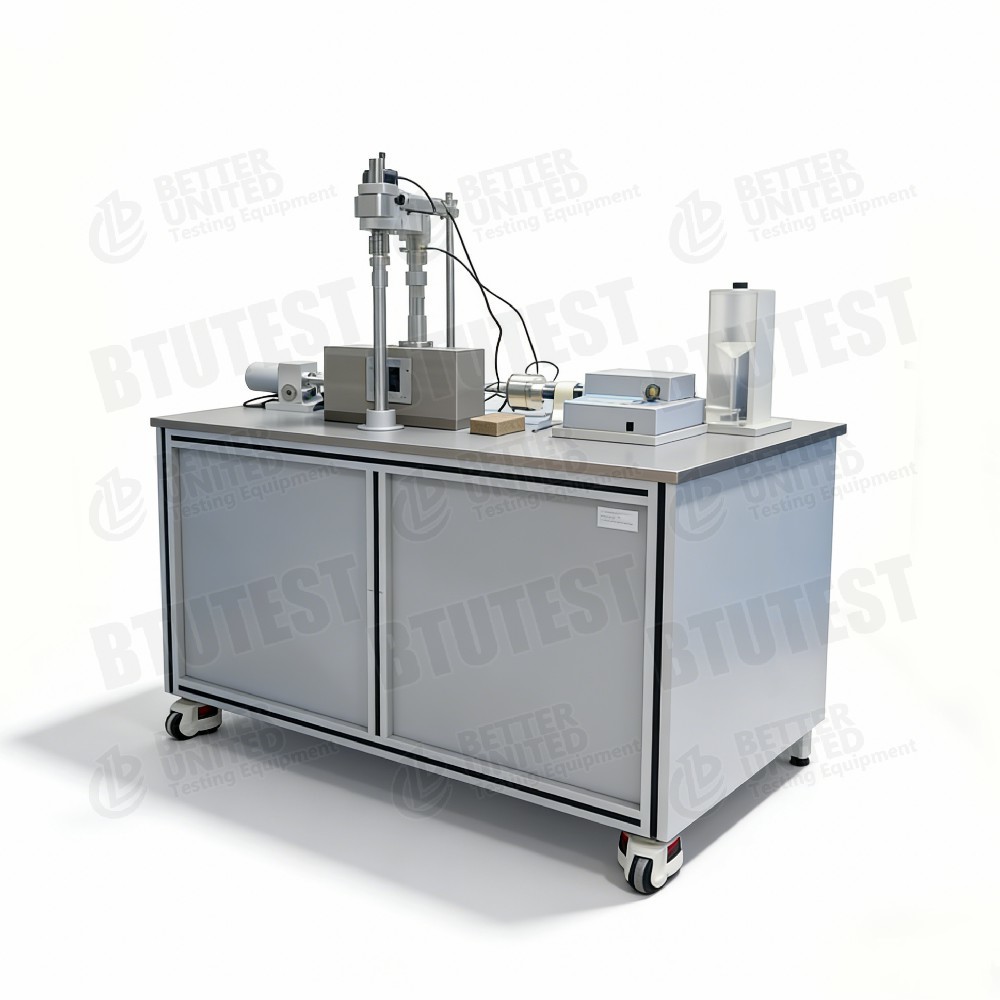

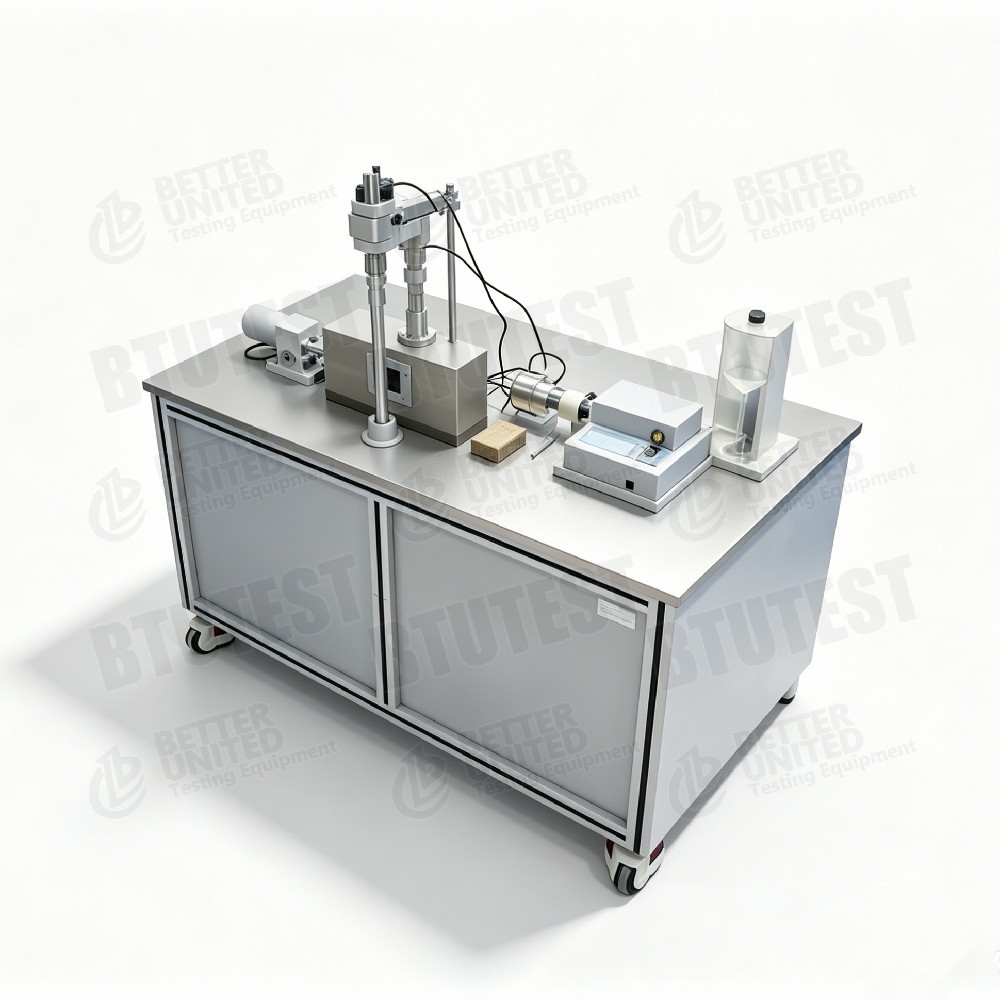

Aparatos de cizallamiento directo no saturados totalmente automáticos

Descripción

Este equipo es unaparatos de cizallamiento directo no saturados totalmente automáticos, modelosEn unidad- 2 UyEn unidad- 2UM, utilizado para determinar los parámetros de resistencia al corte de los suelos insaturados en diferentes condiciones de succión.está equipado con sensores de alta precisión y un dispositivo automático de lavado de burbujas, y admite el control de temperatura como opción.

El principalF: el precioLas características:

• El tamaño de la muestra: Ø61,8 × H20 mm (otros tamaños opcionales).
• La carga normal es de 2 U ¥ 0-400 kPa, el control automático es de 2 U ¥ 0-3200 kPa.
• El desplazamiento normal: 0-12,7 mm, precisión 0,003 mm, resolución 0,001 mm.
• Fuerza de cizallamiento horizontal: celda de carga de 2U ± 5 kN; celda de carga de 2UM ± 10 kN, con una precisión de ±0,1% FS.
• Velocidad de corte: 0,0001-6 mm/min, ajuste sin pasos.
• Presión del agua porosa: 0-0,1 MPa, precisión 0,1 kPa, resolución 0,1 kPa.
• Presión del aire poroso: 0-0,9 MPa, con una precisión de 1 kPa.
• Medición del cambio de volumen: 0-100 ml, precisión ±0,01 ml, resolución 0,001 ml.
• Disco cerámico: 500 kPa de entrada de aire, importado de los EE.UU.
• Método de control: teclado de membrana de 16 teclas + LCD de 240 × 128.
• Software de adquisición y procesamiento: incluye el registrador de datos y el software Windows.
• Característica especial: Dispositivo de lavado de aire difuso totalmente automático para lavar las burbujas debajo del disco de cerámica y medir el volumen del aire difuso.
• Opcional: sistema de control de temperatura (5-40 °C).

Las normas de ensayo (internacionales)

Las demás partidas de los productos(Ensayo de corte directo)

Las demás partidas de los componentes de las máquinas(Medición de la succión)

Las demás partidas(Métodos de ensayo del suelo insaturado, incluida la técnica de traducción por eje)

Las normas ISO 17892‐10(Ensayo de corte directo)

BS 1377-7(Ensayo de corte directo)

Las demás partidas de los componentes(Fortaleza residual para referencia)

El equipo controla la succión matriz utilizando la técnica de traslación por eje y cumple los requisitos básicos de las normas anteriores para el ensayo de suelos insaturados.

Especificación

Detalle

• Técnica de traducción del ejeAplica la presión del aire poroso (ua) manteniendo la presión del agua porosa (u_w = 0 o controlada), permitiendo un control independiente de la succión matriz s = ua
• Discos cerámicos de entrada de aireEl valor de entrada de aire de 500 kPa (importado), capaz de controlar la succión en el rango de 0 a 500 kPa, cubre la mayoría de las necesidades de ensayo de suelos insaturados.
• Dispositivo de lavado de aire difuso¢ Riego periódico totalmente automático de las burbujas de aire que se acumulan debajo del disco cerámico, evitando el bloqueo de las vías de agua y garantizando un control estable de la succión;También mide el volumen de aire difuso para la corrección del drenaje.
• Diferencia de carga normal¿Qué quieres decir?
• 2U: tensión máxima normal de 400 kPa, adecuada para suelos poco saturados o ensayos de baja tensión.
• 2UM: tensión normal máxima 3200 kPa, puede simular suelos profundos insaturados o condiciones de alta tensión.
• Fuerza de cizallamiento horizontal2U: 5 kN (tensión máxima de cizallamiento ~ 1,67 MPa); 2UM: 10 kN (~ 3,3 MPa), adecuado para suelos de alta resistencia o de grano grueso.
• Medición de volumen de alta precisiónLa resolución del cambio de volumen es de 0,001 ml, ideal para controlar pequeños cambios de drenaje/absorción en suelos insaturados.
• Opción de control de temperatura- sistema de 5-40 °C para estudiar los efectos de la temperatura sobre la resistencia del suelo insaturado.
• Funciones de software- Adquisición automática de datos, visualización de curvas en tiempo real, cálculo de parámetros de resistencia al corte.

Aplicación

• Estabilidad de pendiente no saturadaSe determinarán c′, φ′, φb bajo diferentes tensiones y aspiraciones normales netas para el análisis de deslizamientos de tierra inducidos por lluvias.
• Suelos expansivos y plegables- Estudiar el efecto de los cambios de succión (contenido de agua) en la resistencia al corte.
• Las cubiertas de los vertederos Evaluar el comportamiento mecánico del suelo insaturado.
• Subgrados y fundamentos¢ Obtener parámetros de resistencia para los suelos situados por encima de la zona capilar.
• Suelos profundos insaturadosEl modelo 2UM puede simular tensiones normales de hasta 3,2 MPa, adecuado para capas profundas de suelo o llenos altos.
• Estudios de los efectos de la temperatura- Sistema de control de temperatura opcional para estudiar el acoplamiento temperatura-succión-fuerza (por ejemplo, geotérmica, eliminación de residuos nucleares).

Ventajas

• Control de succión totalmente automático¢ La transmisión por eje combinada con un dispositivo de lavado automático de aire difuso garantiza un control de succión estable a largo plazo.
• Medición de alta precisiónEl desplazamiento 0,001 mm, el cambio de volumen 0,001 mL, la presión del agua en los poros 0,1 kPa, cumplen los requisitos de grado de investigación.
• Dos modelos cubren un amplio rango de tensiones 400 kPa para los suelos convencionales insaturados, 3200 kPa para los suelos profundos de alto estrés.
• Opción de alta fuerza de cizallamientoEl 2UM proporciona una fuerza horizontal de 10 kN para ensayos en suelos de alta resistencia o gruesos.
• Riego automático de aire difuso- Elimina la intervención manual, garantiza la continuidad de los ensayos y mejora la fiabilidad de los datos.
• Medición del volumen de alta resolución¥ 0,001 mL captura con precisión los pequeños cambios de volumen durante el drenaje/absorción.
• Opción de control de temperaturaEl módulo opcional de 5-40 °C para el estudio del acoplamiento de temperatura-succión-resistencia.
• Fácil de operar- teclado de membrana + pantalla LCD, con software Windows para procedimientos de ensayo totalmente automatizados.

Qué elegir

Seleccionar el modelo en función de los requisitos de ensayo:

Nota: Si se requiere un tamaño de muestra diferente (que no sea Ø61,8 mm), se pueden pedir cajas de cizallamiento personalizadas al fabricante.

Flujo del proceso

Ejemplo:Prueba de cizallamiento directo no saturado (consolidado drenado, control de la tensión normal neta y la succión)utilizando BTU-2U o 2UM.

• Preparación de discos cerámicos

Se remoja el disco cerámico de 500 kPa en agua desaireada y se aplica el vacío para saturar (se eliminan las burbujas de aire).

Instale el disco de cerámica en la base de la caja de cizallamiento, asegurando un buen sellado.

• Preparación de las muestras

Cortar el suelo insaturado sin molestar o preparar una muestra remoldada con un anillo de corte Ø61,8×20 mm.

Medir el contenido y la densidad iniciales de agua.

• Instalación de muestras

Coloque la muestra en el disco de cerámica, luego instale una piedra porosa y una placa de carga.

Montar la caja de cizallamiento superior y colocar el conjunto en el aparato de cizallamiento directo.

Conecte la línea de presión del aire poroso (en la parte superior de la caja de corte) y el sensor de presión del agua porosa (por debajo del disco cerámico).

Conectar el sistema de medición del cambio de volumen (a la línea de drenaje).

• Aplique la succión

Aplicar presión de aire objetivo (por ejemplo, 100 kPa) a través del regulador de presión de aire poroso.

La línea de drenaje está abierta a la atmósfera, por lo que la succión matriz s = ua = 100 kPa.

Encienda el dispositivo de lavado automático de aire difuso (lavado periódico), registre el cambio de volumen hasta que el drenaje se estabilice.

• Aplicar la tensión normal neta

Se aplicará la tensión normal neta objetivo σ_net (por ejemplo, 200 kPa) a través del sistema de carga normal automática.

La tensión normal total σ = σ_net + ua = 300 kPa.

Registre el desplazamiento normal hasta que la consolidación sea estable.

• Establecer los parámetros de corte

En el software, establecer la velocidad de corte (por ejemplo, 0,02 mm/min para corte lento o 0,8 mm/min para corte rápido).

Establecer el límite de desplazamiento de cizallamiento (por ejemplo, 6 mm).

Seleccione “módulo de corte estándar” o “módulo de corte rápido”.

• Empieza a cortar

Enciende el motor paso a paso horizontal para mover la caja de cizallamiento.

El software registra la fuerza de cizallamiento horizontal, el desplazamiento horizontal, el desplazamiento normal, el cambio de volumen, la presión del agua porosa y el tiempo en tiempo real.

Curva de desplazamiento de la tensión por corte gráfico.

• Condición de parada

Se detiene automáticamente cuando se alcanza el desplazamiento de cizallamiento preestablecido o después de una clara caída de la tensión de cizallamiento máxima.

• Desmontaje y limpieza

Descarga la fuerza normal, libera la presión del aire poroso.

Retirar la muestra, limpiar la caja de corte y el disco de cerámica.

Ejecute el dispositivo de lavado para limpiar las líneas debajo del disco de cerámica.

• Procesamiento de datos

El software calcula la tensión máxima de cizallamiento (o tensión de cizallamiento residual).

Para la succión constante y la tensión normal neta variable, se traza la envolvente de Mohr-Coulomb para obtener los parámetros de resistencia a la tensión efectiva c′ y φ′.

Para la tensión normal neta constante y la succión variable, calcular φb.

Generar el informe de prueba.

Resumen:Los BTU-2U/2UM son aparatos de cizallamiento directo no saturados totalmente automáticos que utilizan una transmisión del eje para el control de la succión, equipados con un dispositivo automático de lavado de aire difuso y sensores de alta precisión.El 2U es adecuado para suelos convencionales insaturados (máx.El sistema de control de la temperatura de los dos sistemas es compatible con el sistema de control de temperatura opcional, y se aplica a la estabilidad de pendiente.,La selección debe basarse principalmente en el rango de tensión normal requerido y la capacidad de fuerza de cizallamiento.
