sistema de prueba de columna resonante

Descripción de producto

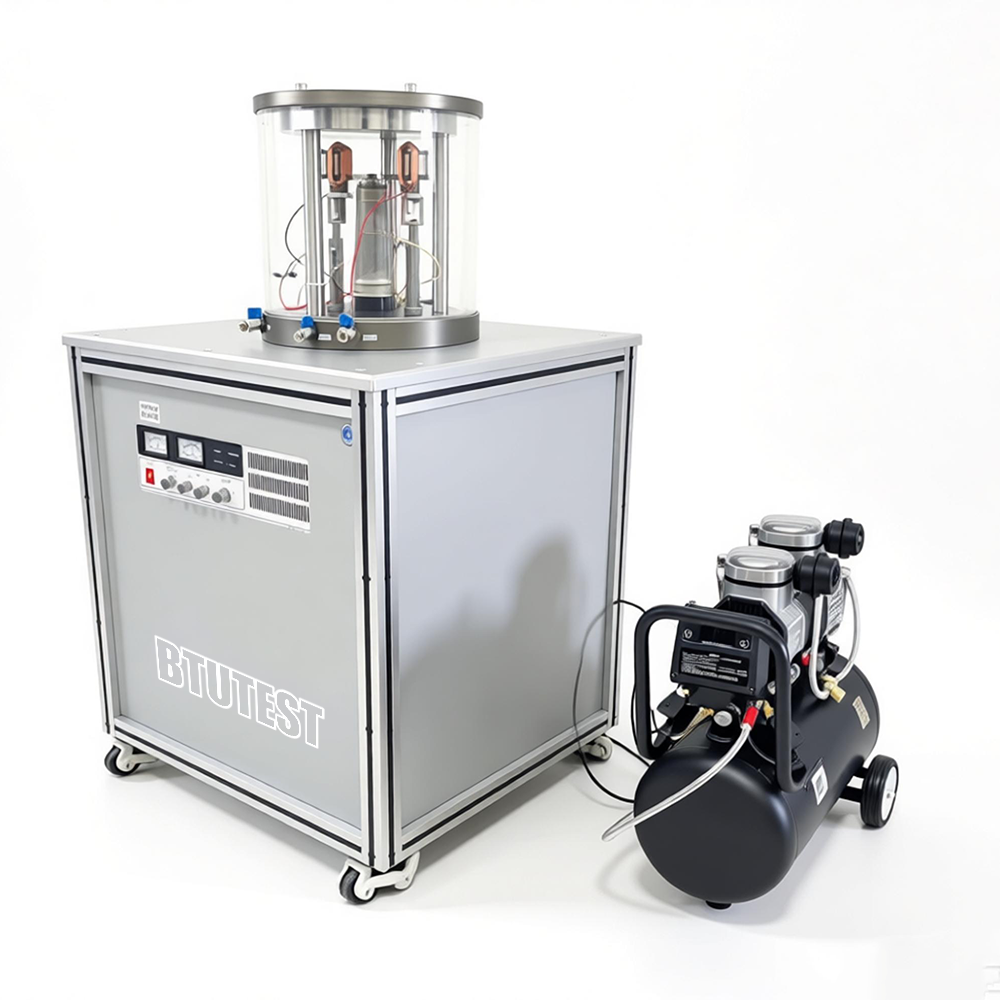

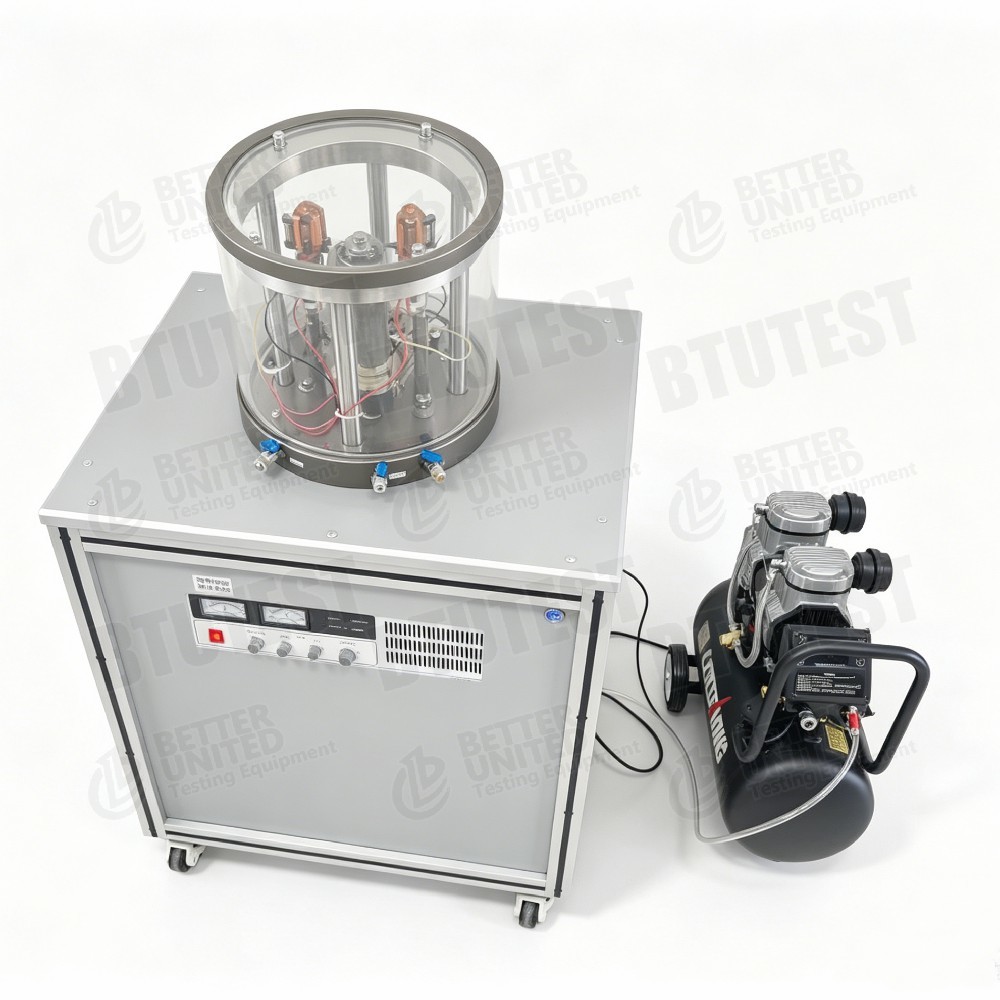

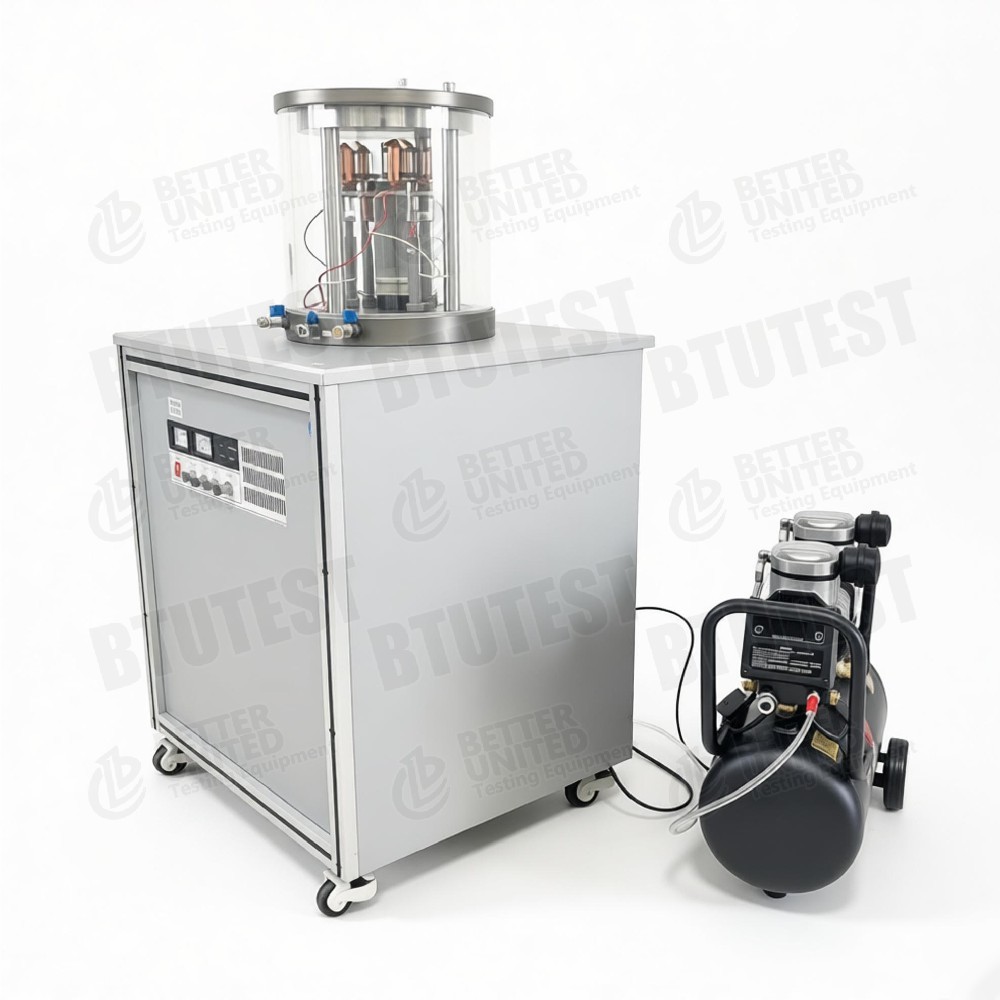

Sistema de ensayo de columna resonante

1Descripción.

El BTU-RCA-1 es unSistema de ensayo de columnas de resonanciaque aplica una fuerza de torsión cíclica a una muestra de suelo para medir lamódulo de elasticidad dinámica, módulo de corte y relación de amortiguaciónEl sistema utiliza la excitación electromagnética y está completamente controlado por ordenador para la presión de la célula y el par dinámico.Puede realizar la consolidación triaxial convencional de suelos saturados, así como pruebas de columna de resonancia.

2. Normas de pruebas

Basándose en las especificaciones generales de ensayo de columnas de resonancia, el sistema cumple las siguientes normas:

• las condiciones de trabajoLas demás partidas(Método de ensayo estándar para el módulo de cizallamiento y la relación de amortiguación mediante el método de columna de resonancia)

• las condiciones de trabajoLas demás partidas de los componentes de las máquinas(Método de ensayo de las propiedades dinámicas del suelo bajo carga cíclica)

• las condiciones de trabajoJG/T 120-2007 (en inglés)(Estándar de la industria de la construcción china Aparato de columna de resonancia)

• las condiciones de trabajoSe aplicarán las siguientes medidas:(Ensayo de laboratorio geotécnico Columna cíclica triaxial y resonante)

3Especificación

4Detalle.

• las condiciones de trabajoCámara de presión: Presión máxima de 1,5 MPa, adecuada para ensayos de consolidación triaxial de presión media a baja y ensayos de columna resonante de suelos saturados.

• las condiciones de trabajoControl de la presión de las células: La carga neumática con una válvula servo proporcional de alta precisión permite una regulación automática de 0 a 0,9 MPa, con una precisión de ± 0,1% F.S.

• las condiciones de trabajoSistema de excitación: Excitación torsional electromagnética con 4 conjuntos de bobinas, generando un campo magnético de alta potencia y un accionamiento de alto voltaje para un amplio rango de frecuencia (hasta 300 Hz).

• las condiciones de trabajoSensor de la misma: Acelerómetro equilibrado incorporado (fijo), eliminando la sujeción externa y mejorando la repetibilidad y la inmunidad al ruido.

• las condiciones de trabajoAdquisición de datos: resolución de 24 bits, velocidad de muestreo de 10 kHz, adecuado para capturar respuestas dinámicas de pequeña deformación.

• las condiciones de trabajoAccesorios de calibración: Se suministra con una barra de calibración y pesas para la verificación periódica de las mediciones del módulo de cizallamiento.

• las condiciones de trabajoTamaños de las muestras: Compatible con dos diámetros estándar (39,1 mm y 50 mm) para tipos de suelo comunes.

5Aplicación

• las condiciones de trabajoDeterminación de parámetros dinámicos de pequeña deformación: Mide el módulo de cizallamiento (G) y la relación de amortiguación (D) en el rango de deformación 10−6 ~ 10−4 para el análisis de la respuesta sísmica en el sitio.

• las condiciones de trabajoEvaluación de la propiedad dinámica de la fundación: Proporciona parámetros dinámicos del suelo para el diseño de vibraciones de pilas, cimientos de máquinas, cargas de tráfico, etc.

• las condiciones de trabajoValidación del modelo constitutivo: Obtiene curvas de desintegración de la rigidez de pequeña deformación para calibrar modelos constitutivos avanzados.

• las condiciones de trabajoConsolidación triaxial combinada + ensayos de columna resonante: En primer lugar, realizar la consolidación triaxial, luego aplicar vibración de torsión para estudiar el efecto de la tensión de consolidación en las propiedades dinámicas.

• las condiciones de trabajoInvestigación y enseñanza: Apto para estudios y demostraciones de laboratorio en ingeniería terremotriz geotécnica y dinámica del suelo.

6Ventajas

• las condiciones de trabajoControl totalmente automáticoAplicación de presión de la célula, excitación dinámica y adquisición de datos son controlados por ordenador, reduciendo el error del operador.

• las condiciones de trabajoAlta precisión a baja tensión: el rango de deformación hasta 10−6 captura con precisión el módulo máximo de cizallamiento (Gmax) del suelo.

• las condiciones de trabajoRespuesta de alta frecuencia: La frecuencia de vibración máxima de 300 Hz cubre las bandas de ensayo de columnas resonantes comunes.

• las condiciones de trabajoAcelerómetro incorporado: Minimiza las perturbaciones de la instalación y mejora la repetibilidad de los ensayos.

• las condiciones de trabajoCuatro bobinas electromagnéticas: Proporcionar un par de excitación suficiente y uniforme, garantizando un modo de torsión puro.

• las condiciones de trabajoDAQ de 24 bits: Alta resolución y velocidad de muestreo para procesar señales dinámicas débiles.

• las condiciones de trabajoCalibración normalizada: Viene con barra/pesos de calibración, que garantizan medidas rastreables.

7. Parámetro (cuadro a simple vista)

8Qué elegir

El BTU-RCA-1 es un sistema de columna de resonancia de un solo modelo, por lo que no es necesaria la selección entre modelos.

Si sólo necesitasensayo simple del módulo de deformación pequeñoPara ensayos de suelos insaturados o un rango de frecuencia extremadamente amplio, póngase en contacto con el fabricante para obtener configuraciones extendidas.

9. Flujo del proceso

A continuación se muestra un procedimiento estandarizado para unaensayo de columna de resonancia(consolidación seguida de resonancia de torsión) utilizando el BTU-RCA-1:

Paso 1: Preparación e instalación de las muestras

• Preparar una muestra de suelo saturado no perturbada o remoldada de acuerdo con el tamaño requerido (39,1 mm o 50 mm de diámetro).

• Instalar la muestra en la cámara de presión triaxial; conectar el sensor de presión porosa y las líneas de drenaje.

• Montar la unidad de excitación superior (se han preinstalado conjuntos de bobinas electromagnéticas).

Paso 2: Relleno y saturación del sistema

• Llene la cámara y las líneas con agua desaireada, eliminando las burbujas de aire.

• El software realiza automáticamente la saturación de contrapresión y mide el valor B (B≥0,95 indica saturación total).

Paso 3: Consolidación triaxal

• Establezca la presión de la célula objetivo (0 a 0,9 MPa) y los criterios de tiempo de consolidación/estabilidad del drenaje.

• El software aplica automáticamente la presión de la célula y registra el cambio de volumen / disipación de la presión porosa, completando la consolidación isotrópica o anisotrópica.

Paso 4: Preparación del ensayo de la columna de resonancia

• Después de la consolidación, cierre la válvula de drenaje para mantener las condiciones sin drenaje.

• El software identifica automáticamente la geometría de las muestras y realiza el cero del acelerómetro y el autocontrol del sistema.

Paso 5: Excitación y barrido de frecuencia

• Establecer el voltaje de excitación (salida por el amplificador de accionamiento) y el rango de barrido de frecuencia (por ejemplo, 10 ~ 300 Hz).

• Las bobinas electromagnéticas aplican una fuerza de torsión cíclica; el acelerómetro controla la respuesta.

• El software barrido automáticamente la frecuencia e identifica lafrecuencia de resonancia(frecuencia correspondiente a la respuesta de la aceleración máxima).

Paso 6: Calcular el módulo de corte y la relación de amortiguación

• A partir de la frecuencia de resonancia, las dimensiones de la muestra, el momento de inercia, etc., el software calcula el valor de lamódulo de cizallamiento Ga la presión de la célula actual.

• Elrelación de amortiguación Dse calcula utilizando el método del ancho de banda de media potencia a partir del pico de resonancia.

• Las mediciones se pueden repetir a diferentes niveles de deformación (cambiando la fuerza de excitación) para obtener curvas de desintegración G-γ y D-γ.

Paso 7: Cambiar la presión o el nivel de deformación de las células

• Si es necesario, descargar la presión de la celda o cambiar a una presión de celda diferente y repetir los pasos 4-6 para obtener parámetros dinámicos en diferentes condiciones de tensión.

Paso 8: Finalización de las pruebas y tratamiento de datos

• El software guarda automáticamente todas las curvas de barrido, frecuencias de resonancia, valores G y D.

• El módulo de postprocesamiento genera un informe de ensayo que incluye Gmax, relación amortiguación versus deformación o gráficos de presión de las células.

Paso 9: Limpieza y mantenimiento

• Descargar la presión de la célula, drenar la cámara de presión y retirar la muestra.

• Limpiar las líneas y la cámara de presión; inspeccionar los sensores y las bobinas.

Nota: El software BTU-RCA-1 proporciona una interfaz guiada por un asistente; la mayoría de los pasos se pueden ejecutar automáticamente con un solo clic.

Si necesita una cotización, una lista de configuraciones estándar o una comparación con otros sistemas de columnas resonantes, proporcione más información.
