Aparato triaxial de fluencia automático con temperatura controlada y unidad triple

Descripción de producto

                                             Aparatos triaxiales automáticos de tres unidades con control de temperatura

1Descripción.

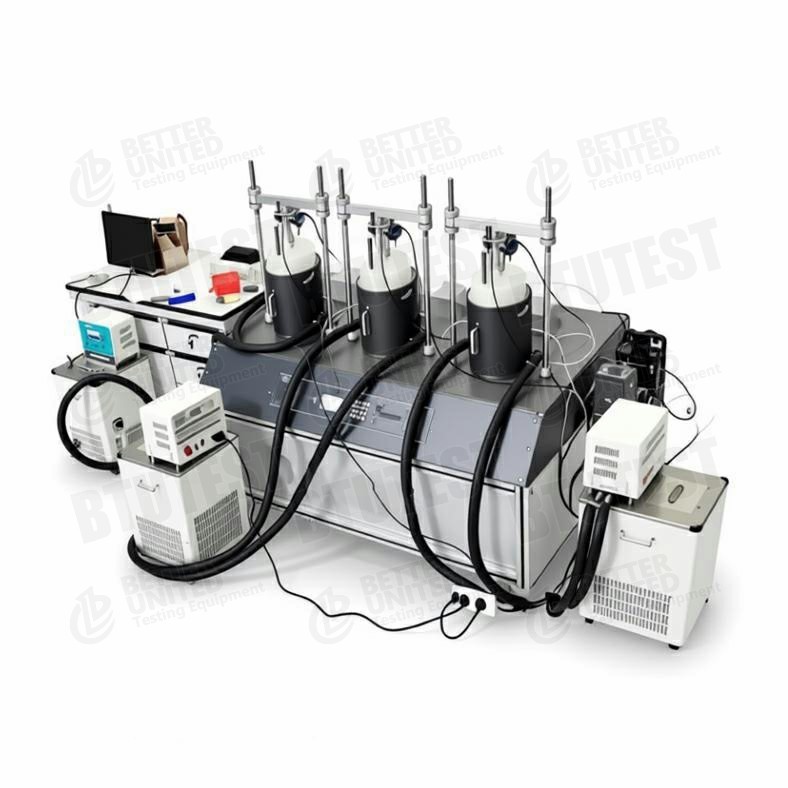

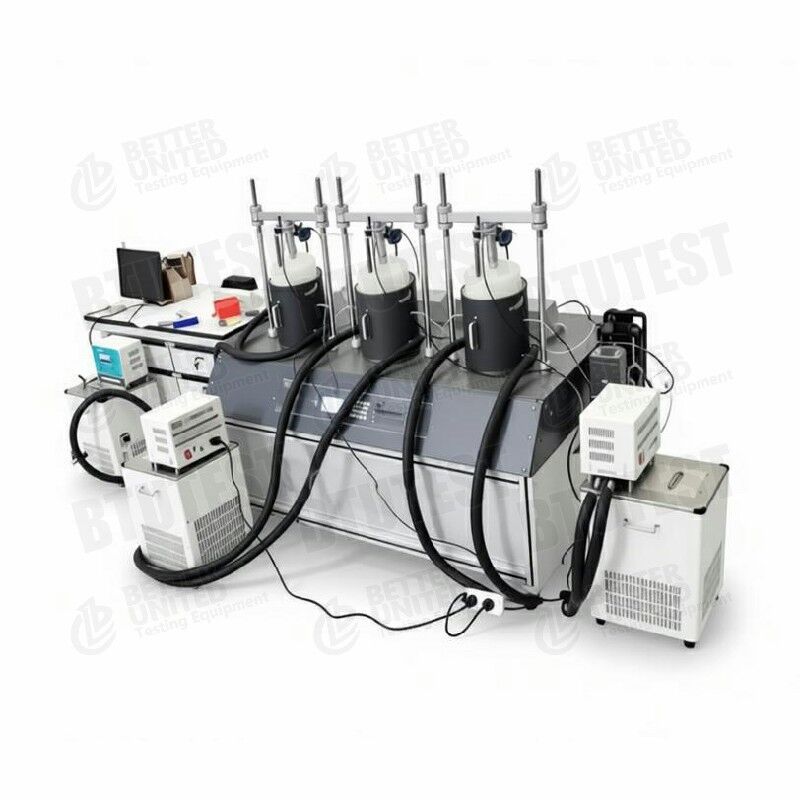

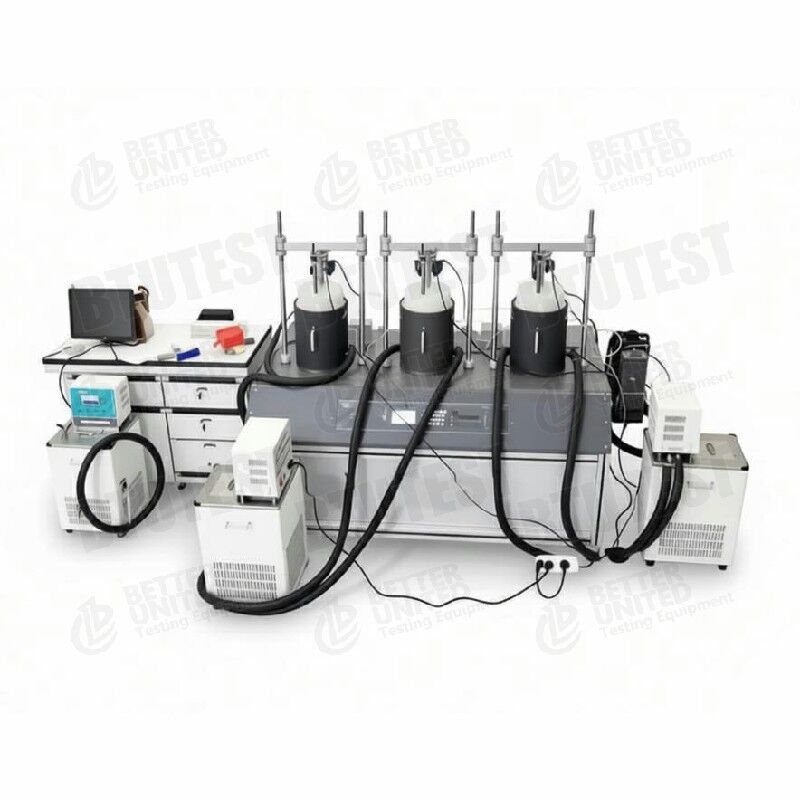

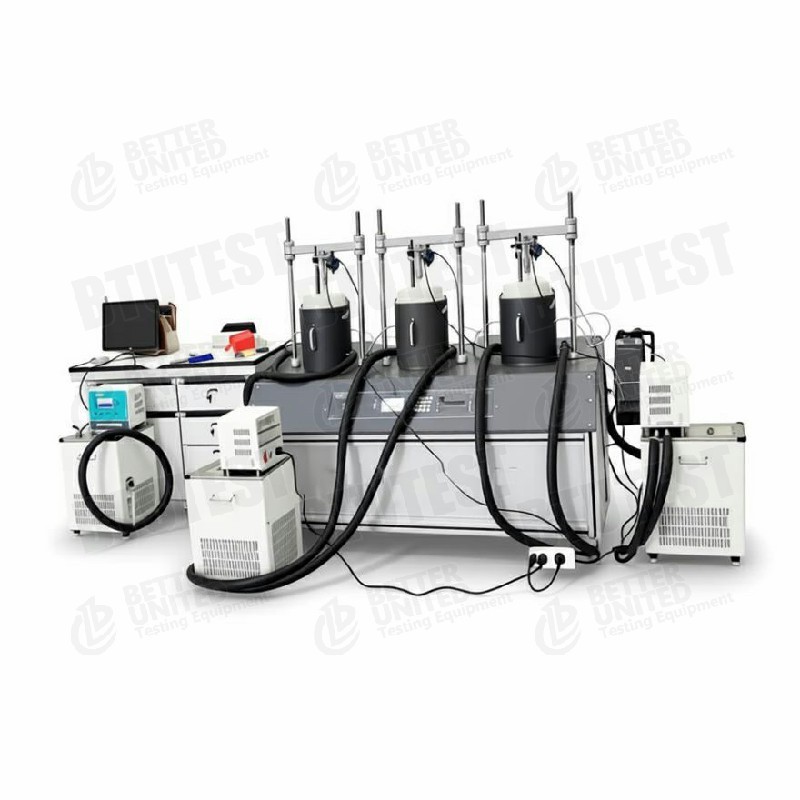

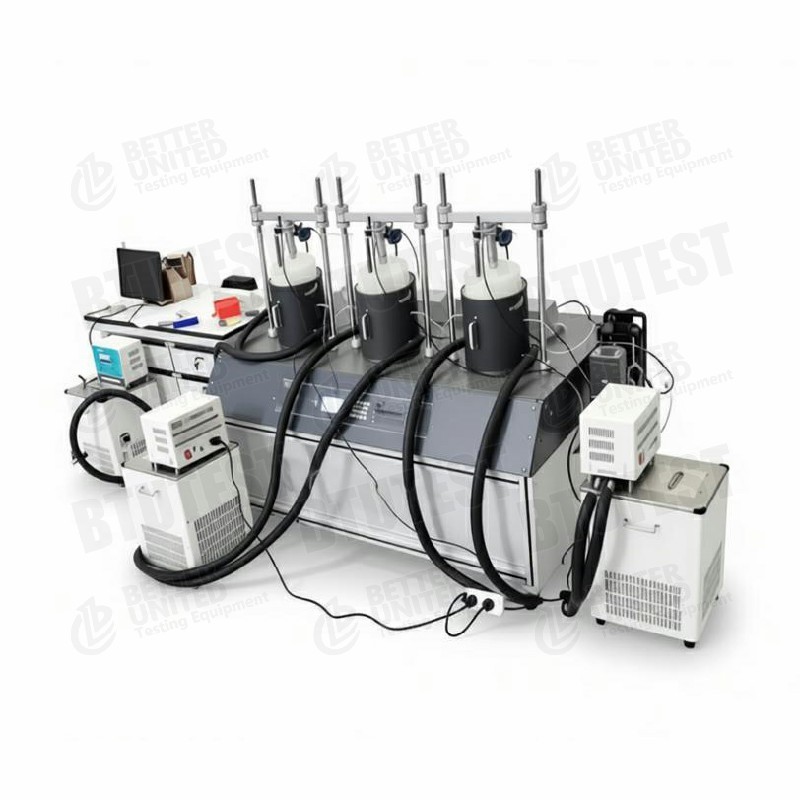

Este equipo es unAparato triaxal de desplazamiento controlado por temperatura de tres unidades totalmente automático (En unidad- TCA-3T)Se trata de un sistema de pruebas geotécnicas avanzadas que integraControl de temperatura, corte triaxial y pruebas de arrastramientoAdopta unacon una capacidad de carga de más de 10 kW,y proporciona un control preciso de la temperatura de -30°C a +100°C, con ambosde tensión controlada y tensión controladaEl sistema incluye tres unidades de ensayo independientes (unidad triple) que permiten ensayos simultáneos de múltiples muestras para ensayos de deslizamiento o triaxiales.El software cubre el triaxial convencional, k0 consolidación, trayectoria de tensión, ymovimiento triaxalmódulos, por lo que es adecuado para estudios de deformación a largo plazo y de temperatura acoplada.

- - -

2. Normas de pruebas

• Las demás partidas de los componentes de las placas(Ensayo de compresión triaxial de drenaje consolidado)
• Las demás partidas de los componentes(Ensayo de compresión triaxial sin drenaje consolidado)
• Las demás partidas(Ensayo de compresión triaxial no consolidado sin drenaje)
• Las demás partidas(Métodos de ensayo de arrastramiento)
• BS 1377(Normas británicas para el ensayo del suelo)
• SL 237-1999(especificación china para el ensayo del suelo)

El control de la temperatura y los aspectos de flujo pueden seguir las especificaciones de investigación pertinentes o procedimientos personalizados.

- - -

3Especificación (parámetro)

Modulos de software: Adquisición de datos, saturación de contrapresión, UU, CU, CD, consolidación k0, trayectoria de tensión, flujo triaxial

- - -

4Detalle (detalles técnicos)

• Celdas de presión de doble cámara con temperatura controlada: Diseño de doble cámara con fluido de control de temperatura circulante, reduciendo las interferencias con las mediciones de presión de la celda y cambios de volumen.
• Sensor de temperatura integrado en la base de la muestra: Mide la temperatura interna real de la muestra en lugar de la temperatura ambiente, con una precisión de ± 0,1 °C.
• Amplio rango de control de la temperatura: -30 °C ~ +100 °C, que incluye suelo congelado, geotecnia de alta temperatura, pilas de energía, etc.
• Sistema de carga de alta precisión: velocidad de corte tan baja como 0,00001 mm/min, adecuada para ensayos de arrastramiento a largo plazo; fuerza axial máxima de 30 kN.
• Modo de control doble: Soporta ambosControl de tensión(corte de velocidad constante) ycontrolado por el estrés(aplicación de carga constante) ­ este último es esencial para los ensayos de arrastramiento.
• Medición del drenaje/cambio de volumen de alta resolución: Resolución 0,001 ml, capacidad ≥ 200 ml, adecuado para detectar pequeños cambios de volumen durante el deslizamiento a largo plazo.
• Estructura de tres unidades: tres celdas de presión independientes y ejes de carga, que permiten ensayar simultáneamente tres muestras diferentes (en las mismas o diferentes condiciones), mejorando significativamente la eficacia de los ensayos.

- - -

5Aplicación

• Estudios de asentamiento a largo plazo de suelos blandos: Simulación del comportamiento de arrastramiento de los suelos blandos bajo carga constante
• Ingeniería de suelo congelado y regiones frías: Características de arrastramiento y resistencia a temperaturas bajo cero (-30°C)
• Pilas de energía y bombas de calor de origen terrestre: Efecto de los ciclos de temperatura en el deslizamiento del suelo alrededor de los pilotes
• Depósitos de residuos nucleares: Deformación a largo plazo de los materiales amortiguadores bajo acoplamiento temperatura-estrés
• Embarcaderos y presas de alta densidad: Predicción de la deformación bajo carga a largo plazo
• Calibración de los parámetros del modelo constitutivo: Determinación de parámetros para modelos de flujo y reológicos
• Enseñanza e investigación: Pruebas complejas acopladas a tensión-temperatura-tiempo

- - -

6Ventajas

• Amplio rango de control de la temperatura(-30°C ~ +100°C): cubre el suelo congelado, las condiciones de alta temperatura y la temperatura ambiente
• Medición de la temperatura real de la muestra: Sensor integrado en la base de la muestra para un control de temperatura más preciso
• Modo de control doble(deformación + tensión): cumple tanto los requisitos de arrastramiento como los requisitos de triaxialidad convencionales
• Capacidad de velocidad de corte ultrabaja: 0,00001 mm/min, adecuado para reología a largo plazo
• Desagüe de alta resolución/cambio de volumen: 0,001 ml, adecuado para detectar pequeñas variaciones de volumen
• Unidades de ensayo independientes triples: Tres sistemas controlados de forma independiente, de alta eficiencia, adecuados para ensayos comparativos
• Software modular: Incluye módulos avanzados como k0, trayectoria de tensión y creep
• El Sde los artículos: Conveniente

- - -

8. Qué elegir (guía de selección)

- - -

9. Flujo del proceso

• Preparación de las muestras→ Preparar muestras de suelo saturado/insaturado de Ø39,1 mm × 80 mm o Ø61,8 mm × 125 mm
• Celda de presión de montaje→ Instalar la muestra en la célula de presión de doble cámara con temperatura controlada; conectar las líneas de presión de la célula, contrapresión y presión de los poros; incrustar el sensor de temperatura en la base
• Temperatura de ajuste→ Establezca la temperatura objetivo (por ejemplo, -20°C, +5°C, +60°C); espere a que la temperatura se estabilice (precisión ± 0,1°C)
• Saturación y consolidación→ Saturación de la contrapresión → Verificación B → Consolidación isotrópica o consolidación k0 (opcional)
• Estadio de deslizamiento (controlado por tensión)→ Aplicar tensión axial constante (o presión celular constante/tensión desviatoria); registrar la deformación axial y el cambio de volumen con el tiempo
• Estadio de corte (controlado por deformación, opcional)→ Tras el deslizamiento, corte a velocidad constante hasta fallar; determinar la resistencia residual
• Adquisición de datos→ Monitoreo a largo plazo (de horas a meses): fuerza axial/estrés, desplazamiento/depresión, cambio de volumen, drenaje, presión de los poros, temperatura
• Pruebas paralelas con múltiples muestras→ El sistema de tres unidades puede realizar ensayos de arrastre en tres muestras diferentes bajo diferentes condiciones de temperatura/estrés simultáneamente
• Trasprocesamiento→ Trazar curvas de flujo (deformación vs tiempo), curvas de tensión-deformación isócronas, curvas de velocidad de flujo, etc.; determinar parámetros de flujo (por ejemplo, velocidad de flujo secundaria, umbral de falla de flujo)
• Producción del informe→ Generar automáticamente tablas de pruebas y curvas; soportar la exportación e impresión
