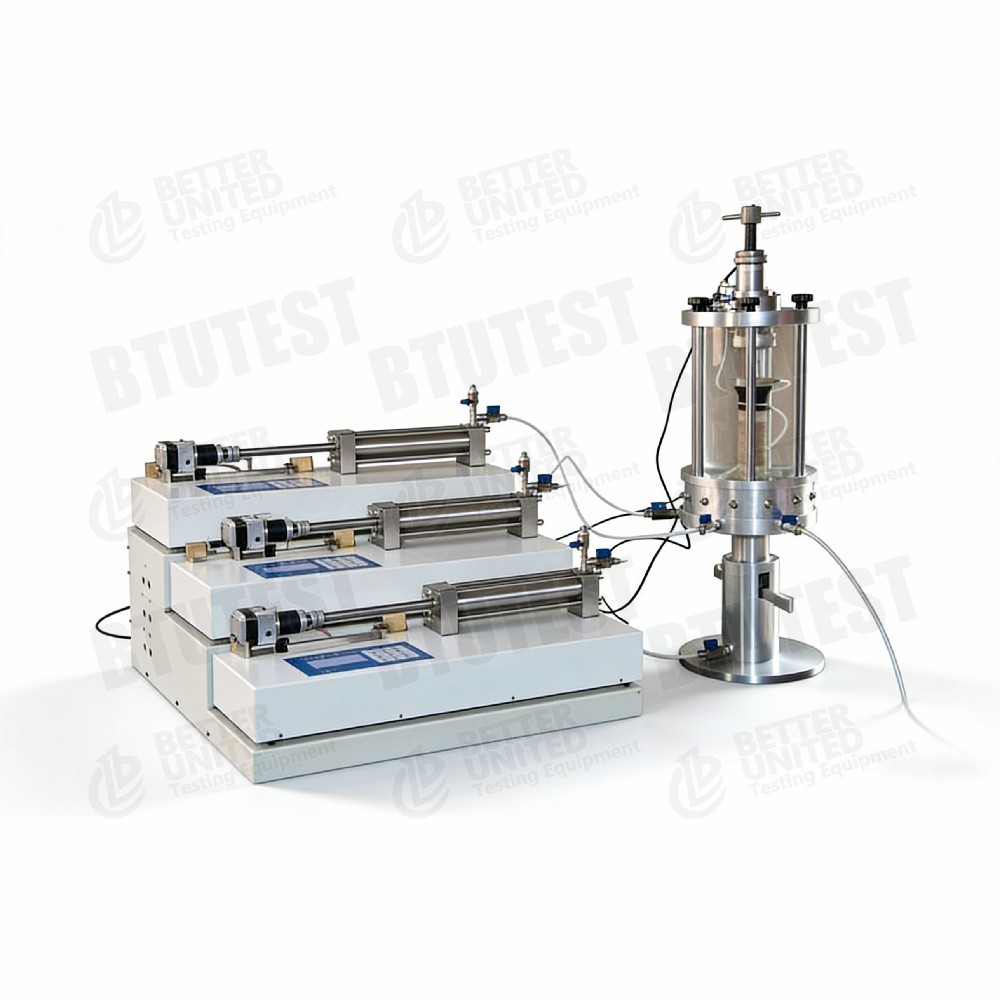

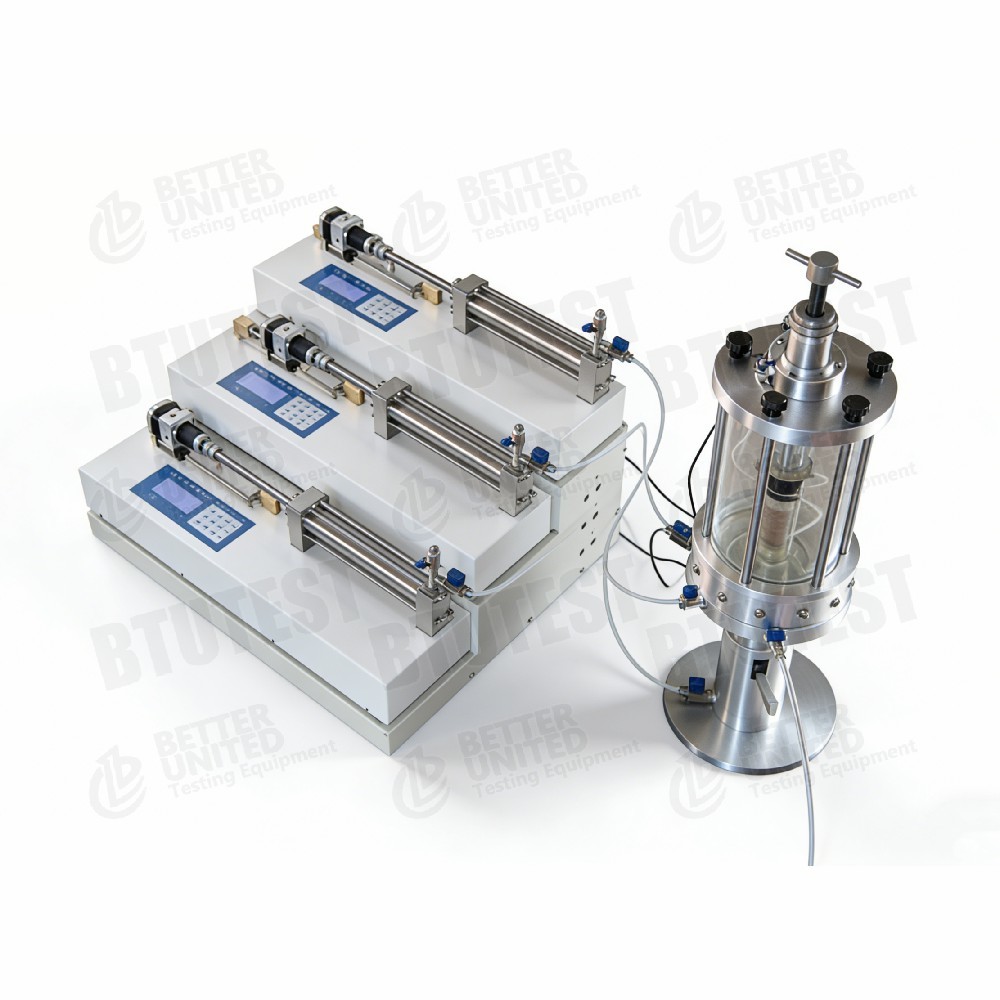

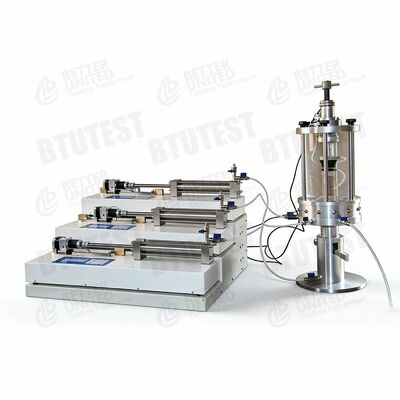

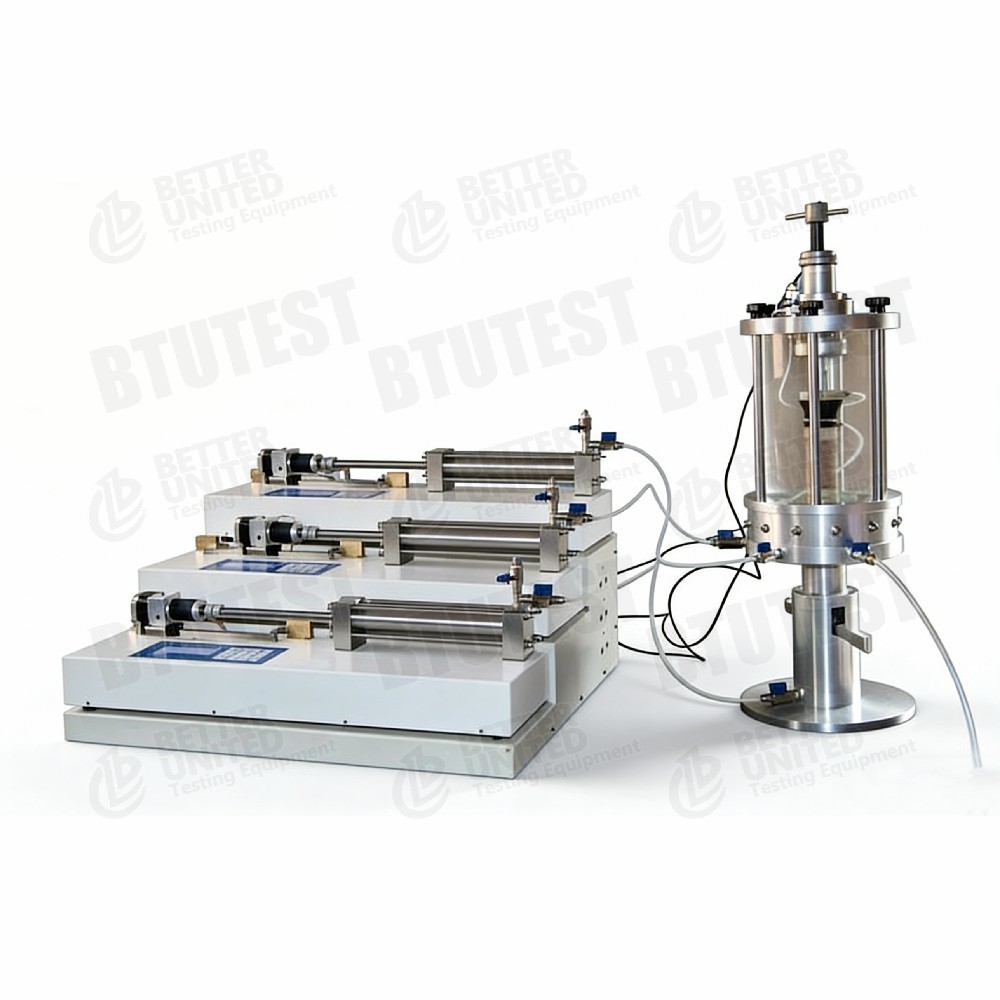

Aparato triaxial Bishop Stress Path

Descripción de producto

Triaxial de la trayectoria de estrés del obispo

1Descripción.

Este equipo es unAparación triaxial de la vía de esfuerzo del obispo (En unidad-TTS-5S)Se utiliza específicamente para estudiar las propiedades mecánicas de los suelos saturados bajo caminos de esfuerzo complejos.El sistema está equipado con una célula de carga sumergible de alta precisión, un sensor de desplazamiento LVDT, una unidad de adquisición de datos multicanal y varios controladores de presión/volumen,que permite un control totalmente automático desde la saturación y la consolidación hasta el corte de la trayectoria de esfuerzoEl software incluye módulos avanzados tales como trayectorias de esfuerzo lineal (p-q o s-t, con 6 formas), carga cíclica de baja frecuencia y consolidación k0.

2. Normas de pruebas

• Las demás partidas de los componentes de las placas(Ensayo de compresión triaxial de drenaje consolidado)
• Las demás partidas de los componentes(Ensayo de compresión triaxial sin drenaje consolidado)
• Las demás partidas(Ensayo de compresión triaxial no consolidado sin drenaje)
• BS 1377(Normas británicas para el ensayo del suelo)
• SL 237-1999(especificación china para el ensayo del suelo)

3.Especificación (parámetro)

4Detalle (detalles técnicos)

• Célula de presión de la trayectoria de esfuerzo de Bishop: Diseño de tipo Bishop adecuado para ensayos de suelo saturado; presión máxima de la celda 2000 kPa, fuerza axial 10 kN.
• Celda de carga sumergible: montado en el interior de la célula de presión para evitar la fricción del pistón; precisión de hasta ± 0,05% FS; rangos opcionales de 5 kN o 10 kN.
• Sensor de desplazamiento LVDT: marca británica, precisión ± 0,15% FS, rango de 50 mm, adecuado para la medición de deformación de muestras convencionales.
• Tres controladores de volumen independientes:
  • Presión axial: 3MPa / 250cc
  • Presión de contrapresión: 2MPa / 250cc
  • Presión de las celdas: 2MPa / 250cc

Permite un control independiente y preciso de la presión de la célula, la contrapresión y la presión axial, así como la medición del cambio de volumen.

• Unidad de adquisición de datos: 10 canales, soportando 2 señales digitales (por ejemplo, LVDT, celda de carga) y 8 señales analógicas (por ejemplo, presión de los poros, cambio de volumen); resolución de 16 bits.
• Módulo de trayectoria de tensión: Proporciona 6 tipos de trayectorias de esfuerzo lineal (formas p-q o s-t); se pueden definir trayectorias personalizadas adecuadas para simular historias de esfuerzo complejas.
• Módulo cíclico de baja frecuencia: admite carga cíclica de baja frecuencia en modo de control de carga, para simular carga sísmica o de tráfico.
• módulo k0: Permite pruebas de consolidación y hinchazón de k0.

5Aplicación

• Estudios de la trayectoria del estrés en suelos saturados: simular cambios de tensión durante la excavación, el llenado, la descarga y otros escenarios prácticos de ingeniería
• Calibración de los parámetros del modelo constitutivo: por ejemplo, modelo de arcilla de camilla, modelo Duncan-Chang
• Ingeniería de cimientos y pendientes: características de resistencia y deformación en diferentes trayectorias de esfuerzo
• Pruebas de carga cíclica: respuesta del suelo bajo carga de metro o de tráfico (módulo cíclico de baja frecuencia)
• k0 ensayos de consolidación: determinar el coeficiente de presión lateral de la tierra en reposo
• Laboratorios de enseñanza e investigación: ensayos avanzados de mecánica del suelo

6Ventajas

• Celda de presión de tipo bispo: optimizado para las vías de estrés del suelo saturado, reduciendo los errores
• Celda de carga sumergible de alta precisión: mide directamente la carga de la muestra, evitando la fricción del pistón
• Tres controladores de volumen independientes: control independiente de la presión de la celda, la contrapresión y la presión axial; medición precisa del cambio de volumen
• Módulos de software ricos: abarca las vías convencionales de tensión triaxial a tensión avanzada, cíclica de baja frecuencia, consolidación k0
• Configuración rentable: fuerza axial de 10 kN, presión de la celda de 2000 kPa suficiente para la mayoría de las necesidades de ensayo de suelos saturados
• Actualización modular: se pueden añadir formas adicionales de trayectoria de tensión o funciones de carga cíclica según sea necesario

7. Qué elegir (guía de selección)

8. Flujo del proceso

• Preparación de las muestras→ Preparar una muestra de suelo saturado de Ø39,1 mm o 50 mm
• Celda de presión de montaje→ Instalar muestra, célula de carga sumergible, LVDT; conectar las líneas de presión de la célula / espalda / eje
• Estadio de saturación→ Saturación de la contrapresión y control B para verificar el nivel de saturación
• Fase de consolidación (opcional)→ Consolidación isotrópica o consolidación k0
• Etapa de la trayectoria de corte o de esfuerzo:
  • El corte convencional de CD/CU/UU
  • Trayectoria de esfuerzo lineal (p-q o s-t, 6 formas)
  • Carga cíclica de baja frecuencia (se requiere un módulo de carga avanzado)
• Adquisición de datos→ DAQ de 10 canales registra simultáneamente la fuerza axial, el desplazamiento, la presión de los poros, el cambio de volumen, la presión de la célula, la contrapresión
• Trasprocesamiento→ El software genera diagramas de trayectoria de tensión, curvas de tensión-deformación, trayectorias de tensión efectivas, sobres de fallas, etc.
• Producción del informe→ Genera automáticamente tablas y curvas compatibles con el estándar; admite impresión y exportación
