Aparato triaxial automático de trayectoria de tensión del suelo no saturado

Descripción de producto

                                                        Aparación triaxial automática de la trayectoria de la tensión del suelo insaturado

1Descripción.

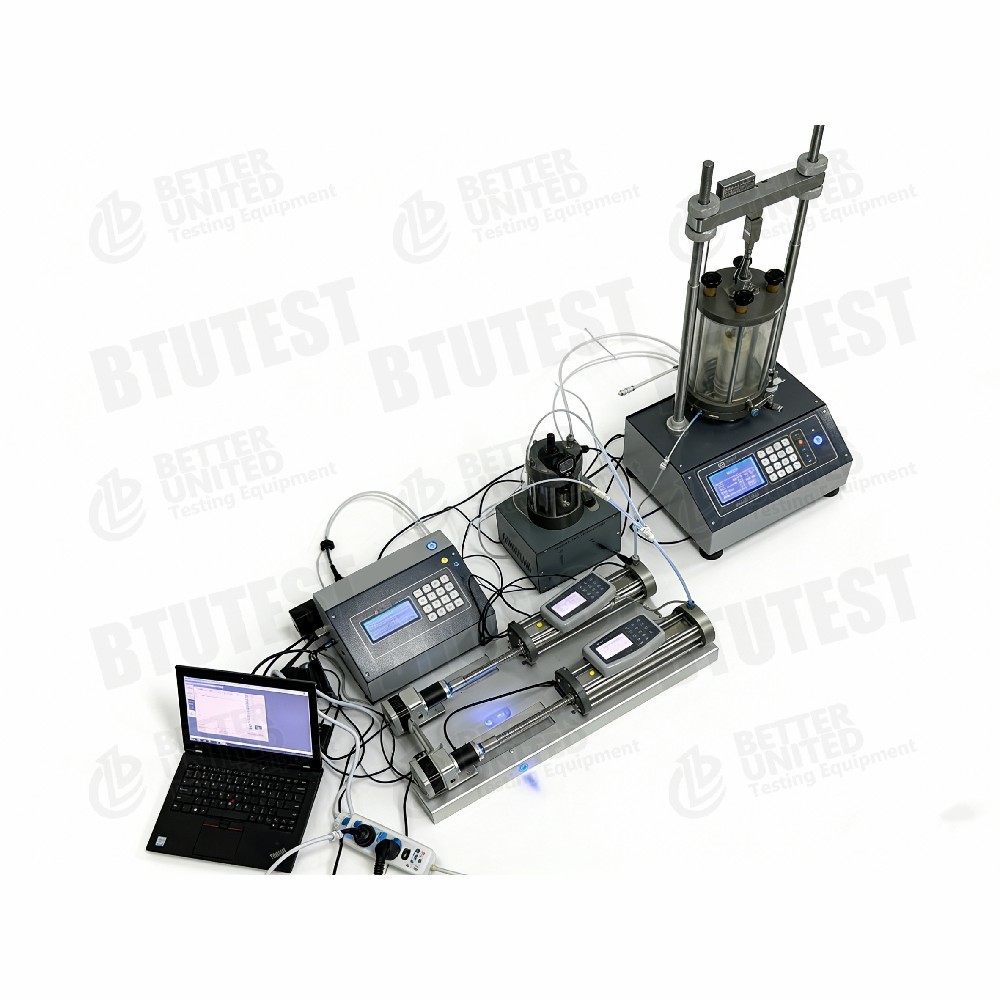

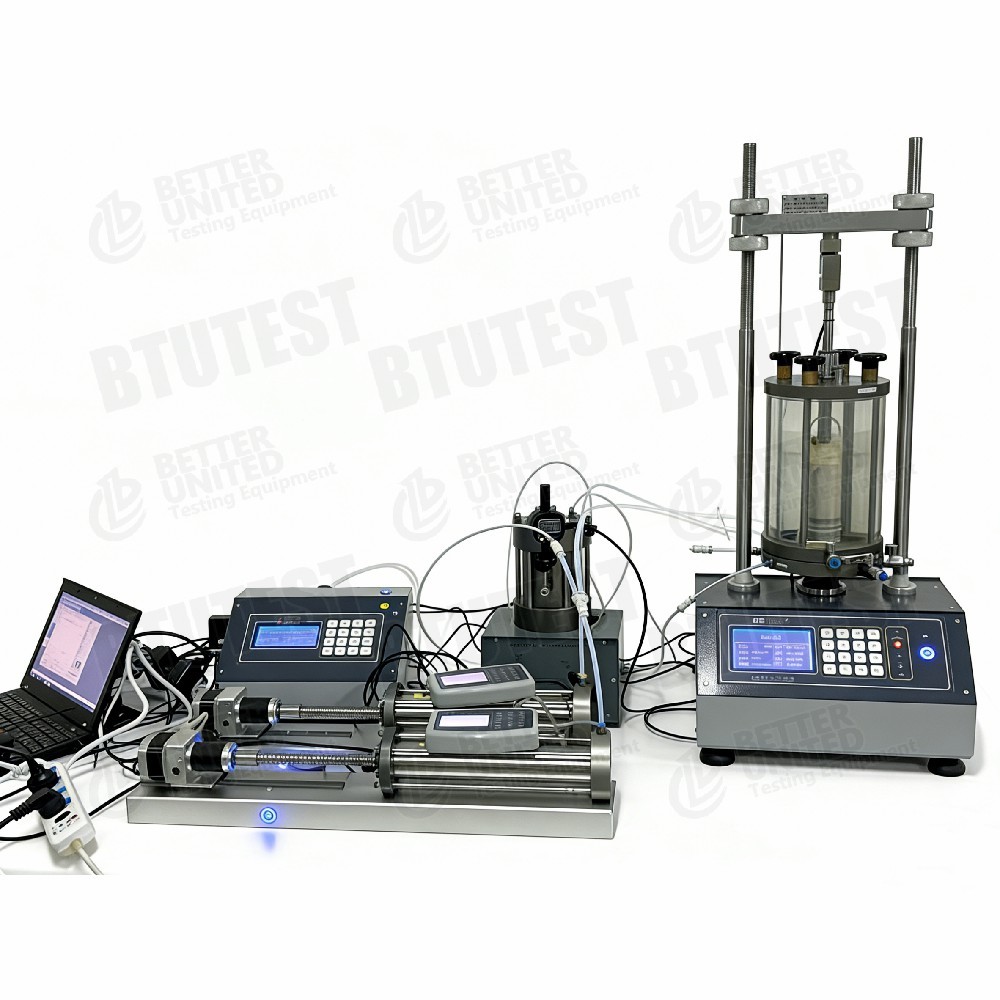

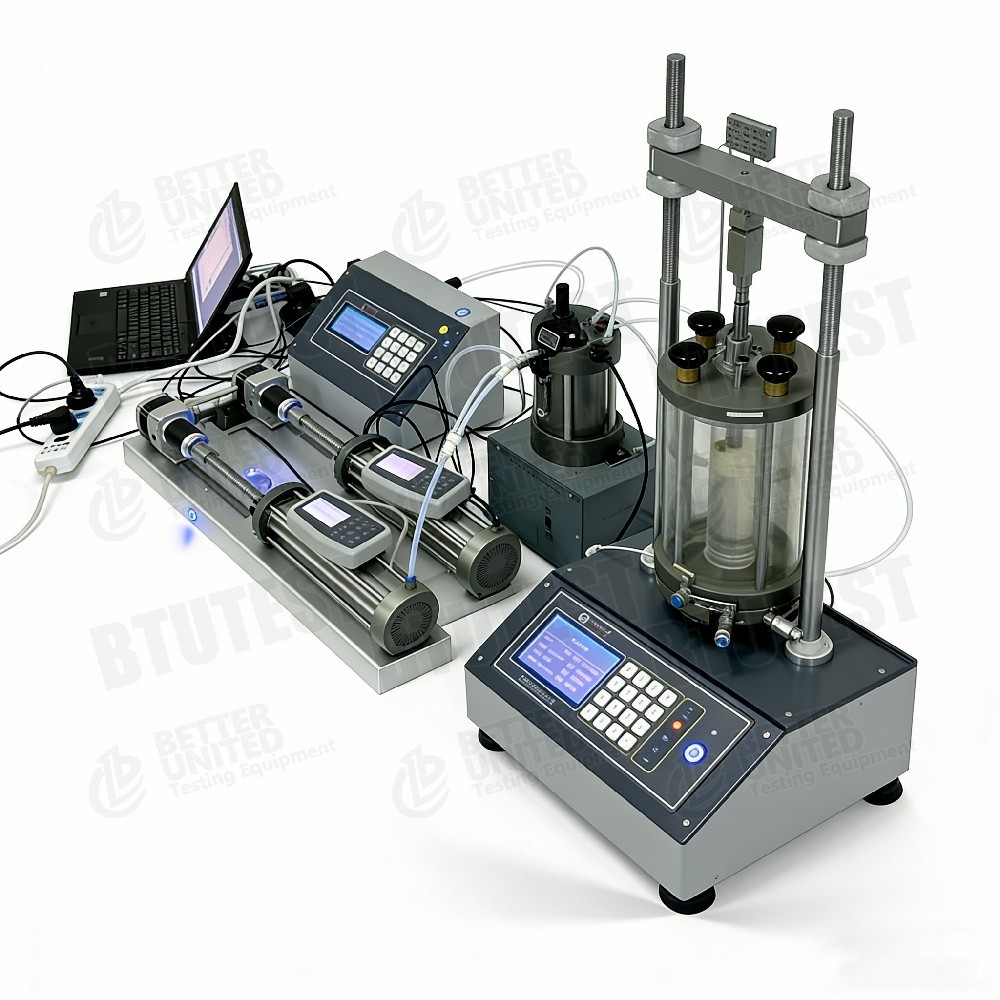

Este equipo es unAparación triaxial de trayectoria de tensión del suelo insaturado totalmente automática (En unidad- Serie TTS-U), diseñado específicamente para estudios de propiedades mecánicas de suelos insaturados.con una capacidad de carga de más de 10 kWy unsistema independiente de medición del cambio de volumen total, lo que permite un control preciso de la presión del aire en los poros, la presión del agua en los poros y la presión de las células, permitiendo así la prueba del suelo insaturado en trayectorias de esfuerzo complejas.El aparato también es compatible con los módulos de ensayo de suelo saturado y puede actualizarse opcionalmente con funciones de control de temperatura y acoplamiento multicampo..

- - -


2. Normas de pruebas

• Las demás partidas(Métodos de ensayo de las propiedades hidráulicas y mecánicas de los suelos insaturados)
• Las demás partidas de los componentes de las máquinas(Método de papel filtrante para el potencial suelo-agua)
• Sección ISO 17892(Ensayos de laboratorio geotécnico)
• SL 237-1999(Especificación china para el ensayo de suelos ️ sección de suelos insaturados)
• Metodologías comunes de la literatura de investigación sobre el ensayo triaxial de suelos insaturados


- - -


3Especificación (parámetro)


Otras especificaciones comunes:

• Sistema de medición del volumen total: medición independiente y continua, rango ilimitado
• Disco cerámico: 500 kPa de entrada de aire (importado de los EE.UU.); opcional 15 Bar (~ 1,5 MPa)
• Modulos de software: ensayos de suelos insaturados/saturados, trayectoria de esfuerzo, reología, etc.


- - -


4Detalle (detalles técnicos)

• Celda de presión de doble cámara: carga simultánea de las cámaras interior y exterior, reduciendo la influencia de la deformación celular en la medición del cambio de volumen.
• Sistema independiente de medición del volumen total: no depende de la acumulación del controlador de volumen; permite una medición continua y precisa del cambio de volumen, especialmente adecuada para ensayos de larga duración o de gran deformación.
• Regulador de presión/volumen: alta precisión, gran capacidad de volumen; puede utilizarse de forma independiente para la carga de presión y la medición de volumen.
• Control independiente de la presión de aire/agua poros: permite la aplicación y la medición independientes, lo que permite el control de la succión matriz.
• Disco cerámico de alta entrada de aire: 500 kPa estándar; opcional 15 Bar (~ 1,5 MPa) para amplios rangos de succión.
• Velocidad de corte: hasta 60 mm/min (TTS-4U) y hasta 0,00001 mm/min, abarcando ensayos desde el corte rápido hasta la reología.
• Capacidad de actualización: puede ser actualizado a un aparato triaxal bidireccional de permeabilidad a la misma presión del suelo insaturado, así como a sistemas de control de temperatura y acoplamiento multicampo.


- - -


5Aplicación

• Investigación en mecánica de suelos insaturados: por ejemplo, loess, suelo expansivo, suelo residual, relleno compactado
• Análisis de la estabilidad de pendiente: cambios de fuerza bajo la infiltración de lluvias
• Sistemas de cubierta y revestimiento de vertederos: características hidráulicas insaturadas
• Trabajos de tierra de subgrado y compactados: influencia del cambio de humedad en la capacidad de carga
• Materiales de amortiguación para depósitos de residuos nucleares: por ejemplo, bentonita en la eliminación de residuos radiactivos de alto nivel
• Cambio climático e ingeniería geotécnica: efectos de los ciclos de secado-humedecimiento en el comportamiento mecánico del suelo


- - -


6Ventajas

• Verdaderamente totalmente automático: control automático de todo el proceso para ensayos de suelos insaturados, reduciendo el error humano
• Dos cámaras + medición independiente del cambio de volumen: alta precisión de cambio de volumen, no afectada por la flexibilidad de las celdas de presión
• Amplio rango de presión y velocidad: se adapta a diversos materiales insaturados del suelo y a los requisitos de ensayo
• Diseño modular: actualizable a permeabilidad, control de temperatura, acoplamiento multicampo
• Compatible con ensayos de suelo saturado: un dispositivo satisface tanto las necesidades de ensayo de suelos saturados como insaturados
• Discos de cerámica importados: alto valor de entrada de aire, rendimiento estable y fiable


- - -

8. Qué elegir (guía de selección)


- - -


9. Flujo del proceso


Basándose en los procedimientos típicos de ensayo triaxial en suelos insaturados y en las características de este equipo:


• Preparación de las muestras→ Preparar la muestra de suelo insaturado con dimensiones (por ejemplo, Ø61,8 × H125 mm); instalar el disco cerámico y saturarlo
• Instalación y sellado→ Coloque la muestra en una celda de presión de doble cámara; conecte las líneas de presión de agua porosa y aire poroso
• Equilibrio de succión→ Aplicar la succión de la matriz objetivo utilizando la técnica de traducción del eje (presión del aire > presión del agua); esperar el equilibrio
• Fase de consolidación (opcional)→ Aplicar presión neta de la celda; registrar el cambio de volumen y los volúmenes drenados/agotados
• Trayectoria de esfuerzo o etapa de corte:
  • Trayectoria de esfuerzo constante (succión constante)
  • Cisación por deformación constante (modo CU, CD)
  • Trayectoria de cambio de succión (por ejemplo, ensayo de humedecimiento)
  • Reología o carga cíclica de baja frecuencia (módulos opcionales)
• Adquisición de datos→ Registre la fuerza axial, el desplazamiento, la presión del agua porosa, la presión del aire poroso, el cambio total de volumen, la presión de la célula
• Trasprocesamiento→ Trazar la envolvente de fallas del suelo insaturado (dependiente de la succión), las curvas de tensión-deformación, las curvas de cambio de volumen, etc.
• Procedimientos de actualización opcionales: control de la temperatura, permeabilidad, acoplamiento de múltiples campos, realizado según los módulos correspondientes
