Aparato triaxial automático

Descripción de producto

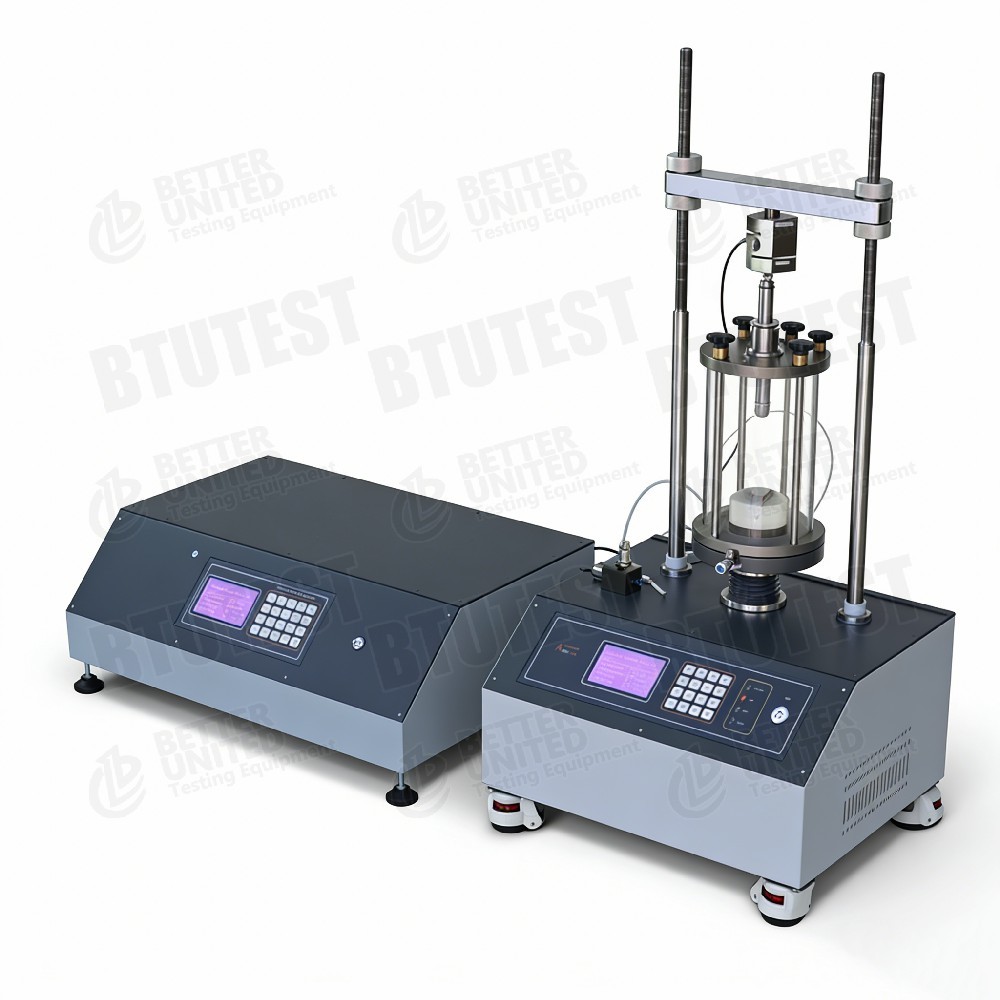

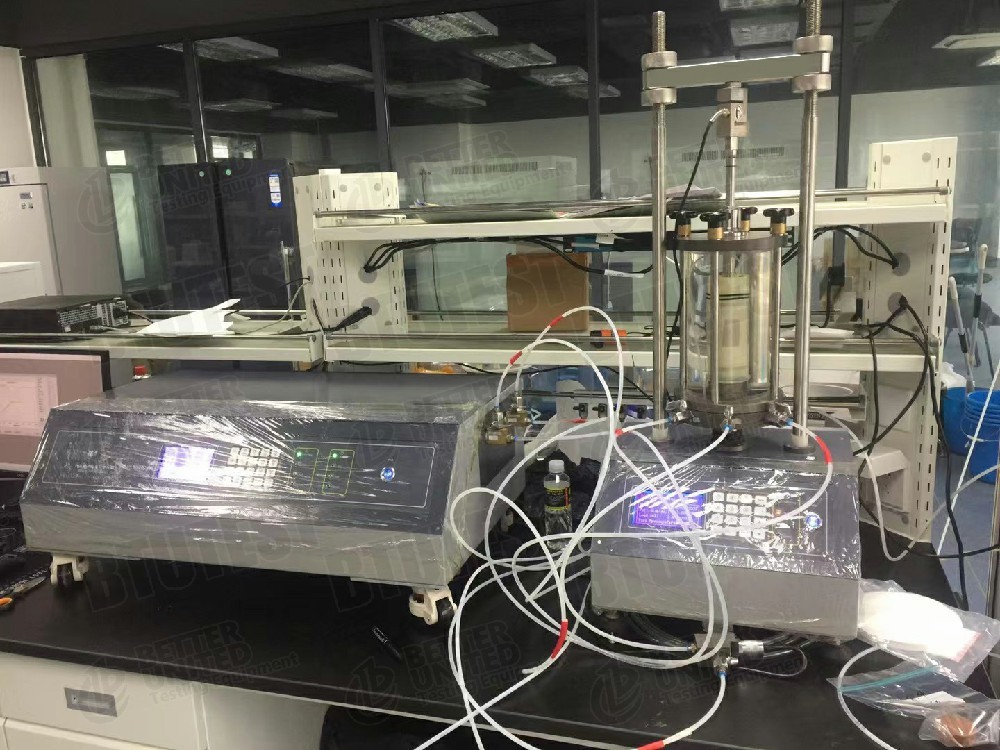

En unidad- Sistema de ensayo triaxal automático completo de la serie TTS

Descripción

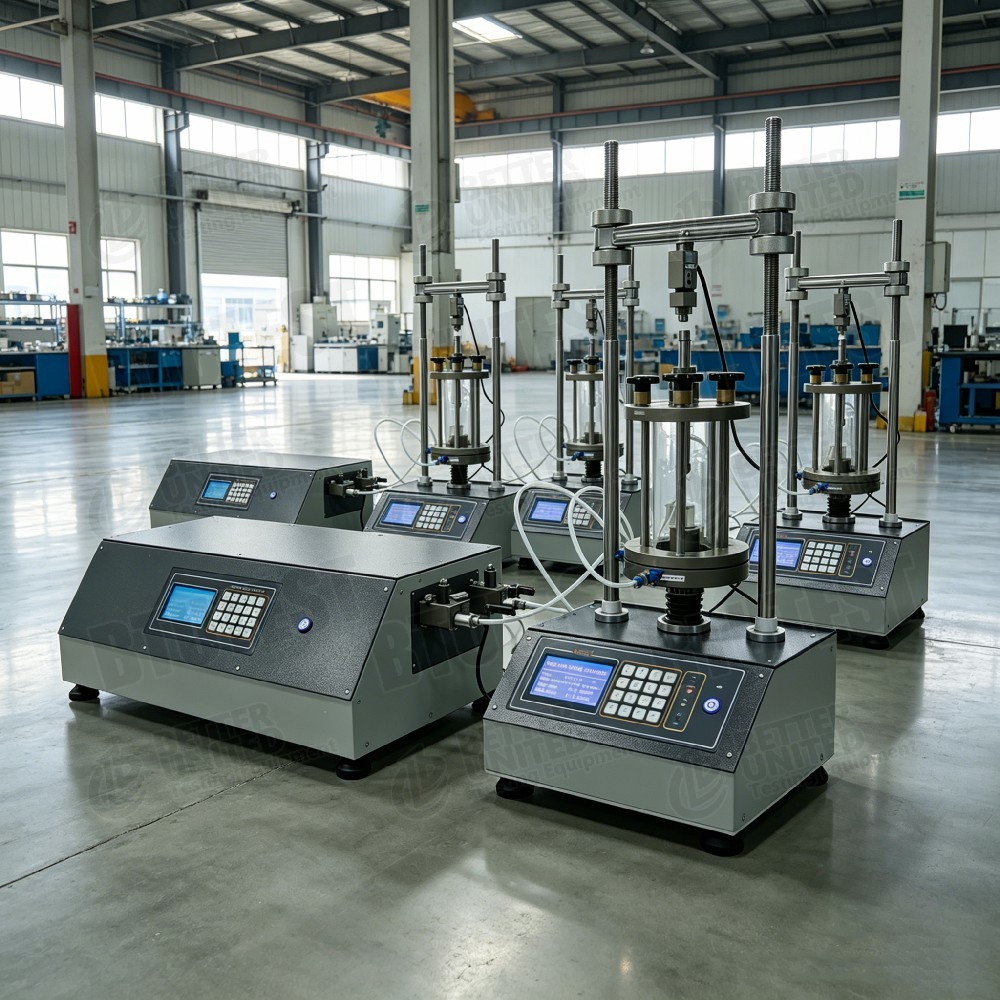

• Cargador maestro
  • Construcción rígida de dos columnas, motor paso a paso con accionamiento de engranajes de gusano, bajo ruido y funcionamiento sin problemas.
  • Protección de los límites superior/inferior y protección contra la sobrecarga (parada automática cuando la fuerza axial exceda el rango del sensor).
  • Medición del desplazamiento axial: opcional en el rango de 50 mm (precisión 0,003 mm) o en el rango de 100 mm (precisión 0,1% FS).
  • Sensores de fuerza axial: varios rangos 0-10/25/30/50/60/100 kN.
  • Modo de control: pantalla gráfica LCD con teclado de membrana de 16 teclas o pantalla táctil de 5,7 pulgadas.
  • Puerto USB para conexión a computadoras; puede funcionar de forma independiente o como parte de un sistema triaxial totalmente automatizado.

• Regulador de volumen de presión (PVC)
  • Se utiliza para controlar con precisión la presión de confinamiento y la contrapresión, y para medir el cambio de volumen.
  • Transductor de presión incorporado y medición del volumen (contado de pasos del motor paso a paso).
  • Puede utilizarse de forma independiente como fuente de presión constante (reemplaza las columnas de mercurio, el aire comprimido, los pesos muertos, etc.) o como medidor de cambio de volumen (resolución 0,001 ml).
  • Interfaz USB para el control directo del ordenador.
  • El medio de trabajo es el agua desaireada.

Las normas de ensayo (internacionales)

• Las demás partidas de los componentes de las máquinas(Resistencia a la compresión triaxal de la roca)
• Las demás partidas de los componentes de las placas(ensayo triaxial consolidado sin drenaje para el suelo)
• Las demás partidas de los componentes(Ensayo triaxial de drenaje consolidado para el suelo)
• Las demás partidas(ensayo triaxial no consolidado sin drenaje para el suelo)
• Las demás partidas de los componentes de los equipos de ensayo(fuerza de compresión no limitada)
• Las demás partidas(Ensayo de permeabilidad, opcional)
• Métodos sugeridos por la ISRM(Ensayo triaxial de roca)
• Se aplican las disposiciones de la norma ISO 17892‐8/­9.(ensayos geotécnicos triaxiales)

Especificación

Modelos y parámetros de los cargadores maestros (cuadro 1)

Parámetros del regulador de volumen de presión (PVC) (cuadro 2)

• Precisión de la presión: ±0,1% FS
• Precisión del volumen: 0,1% del valor medido
• Panel independiente del controlador: LCD de 240×128, teclado de membrana de 16 teclas, puerto USB
• Protección automática contra sobrepresión y sobrevolumen

Otras especificaciones

• La potencia del cargador principal: 220-240V/50Hz o 110V (opcional)
• Ambiente de trabajo: 0 ~ 40 °C, humedad relativa < 85%, sin interferencias electromagnéticas fuertes
• Presión máxima de trabajo de la celda triaxial: 2 MPa (según se indica en el presente manual; otros modelos pueden diferir)
• Interfaces: USB, DIN de 4 pines (celular de carga externa / sensor de presión de los poros)

Detalle

• Diseño integrado del cargador maestroEl panel trasero proporciona energía, USB, conector externo de celda de carga tipo S y conector externo de sensor de presión porosa (4 pin DIN).
• Panel delantero¢ LCD muestra la velocidad de corriente, desplazamiento axial, carga axial, presión de confinamiento, presión de los poros; el teclado de 16 teclas permite ajustar la velocidad, arranque / parada, rápido hacia arriba / abajo, configuración de parámetros (tiempo, calibración simple).
• Posicionamiento rápidoPermite elevar/bajar rápidamente la placa de carga para reducir el tiempo de instalación; los interruptores de inicio automático y de límite evitan el exceso de desplazamiento.
• Controlador de PVC¿Qué quieres decir?
  • Sistema integrado independiente con su propia pantalla LCD y teclado.
  • Puede establecer presiones objetivo para confinar y contrapresión, o control llenar/vaciar.
  • Los controladores de confinamiento y contrapresión son independientes; ambos tienen puertos USB.
  • El panel trasero tiene entrada de agua (para el depósito de agua) y salidas (para las puertas de confinamiento de la célula / contrapresión).
• Célula triaxial¿Qué quieres decir?
  • La base tiene cinco puertos: dos para el drenaje inferior / presión de los poros, dos para el drenaje / presión de confinamiento, uno para la presión de retroceso superior.
  • La parte superior y inferior están sujetas con pernos en T.
  • cilindro de vidrio orgánico transparente, presión de trabajo máxima de 2 MPa.
• Instalación de muestrasEl manual proporciona un procedimiento ilustrado detallado de 10 pasos (inserción de película de látex, colocación de la muestra, papel de filtro, piedras porosas, fijación de arriba y abajo, molde dividido,celda de llenado con agua desaireada, etc.).
• Conexiones de tubos¢ Utilice accesorios de conexión rápida de 2 MPa; el tubo de nylon se inserta directamente; para quitarlo, presione el collar hacia adentro y saque el tubo.
• Conexiones eléctricas¢ Enchufe con portafuegos.

Aplicación

• Pruebas triaxiales convencionales de mecánica del suelo: UU, CU, CD, consolidación, trayectoria de esfuerzo, etc.
• Pruebas de compresión triaxial de rocas (con muestras de rocas).
• Pruebas de permeabilidad (se requiere un módulo de permeabilidad opcional).
• Pruebas de suelo insaturado (se requieren anexos insaturados).
• Pruebas de deslizamiento (se admite una velocidad muy lenta de 0,00001 mm/min).

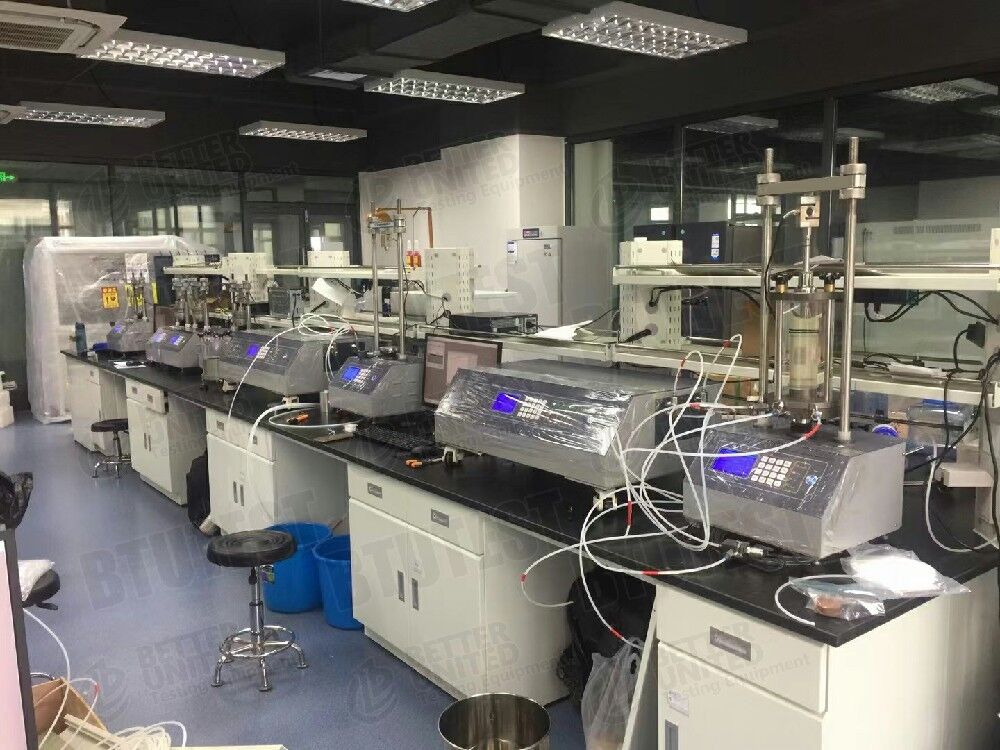

• Investigación y enseñanza: universidades, institutos de investigación, centros de inspección de calidad.
• Puede utilizarse de forma independiente como fuente de presión constante o medidor de cambio de volumen.

Ventajas

• Diseño modular¢ Los controladores Master Loader y PVC son independientes; pueden combinarse en diferentes sistemas de capacidad o utilizarse por separado.
• Medición de volumen de alta precisiónResolución de 0,001 ml, precisión del 0,1%, superior a los tubos convencionales de cambio de volumen.
• Amplio rango de velocidad de carga¥ 0,00001 ~ 20 mm/min (dependiendo del modelo), desde el deslizamiento hasta el corte rápido.
• Gran capacidad de muestras¢ Hasta Ø300×600 mm, adecuado para suelos de grano grueso, relleno de rocas y núcleos de rocas de gran diámetro.
• Protección contra sobrecargas- Detenerse automáticamente cuando la fuerza axial exceda el alcance del sensor; protección contra sobrepresión/sobredimensionamiento en PVC.
• Dos modos de controlEl cargador principal tiene un panel de control independiente.
• Comunicación por USB¢ Fácil conexión a la computadora para un control totalmente automatizado.
• Utiliza agua desaireadaEvita los medios peligrosos como el mercurio.
• Protección contra la corrosión¢ Partes exteriores pintadas con esmalte de estufa o cromadas.

Qué elegir

Seleccione el modelo de cargador principal de acuerdo con los requisitos (véase el cuadro 1):

Regulador de volumen de presión:El modelo estándar es BTU-PVC-1 (2 MPa / 60 cc). Para una presión más alta (por ejemplo, 3 MPa) o un volumen mayor (por ejemplo, 3000 ml), se requiere un pedido personalizado (consulte el documento anterior BTU-TTS-20).

• Solo triaxal básico¢ Cargador principal + un PVC (confinamiento); la contrapresión puede ser manual o un PVC adicional.
• CU/CD con saturaciónSe recomienda un PVC dual (confinamiento + contrapresión) con medición del cambio de volumen.
• Suelos insaturadosRequiere un regulador de presión de aire adicional y un disco de cerámica.
• Pruebas de arrastramiento¢ Asegurar que el rango de velocidad del Master Loader incluya velocidades muy bajas.
• Control de la temperaturaSe requiere un módulo de control de temperatura opcional (no descrito en este manual, pero disponible en la serie).

Flujo del proceso

Basado en la sección 5 “Instalación de la muestra” del manual y en un procedimiento de ensayo triaxal típico:

• Preparación
  • Preparar la muestra (saturada o no), medir las dimensiones.
  • Preparar agua desaireada, depósito de agua, membrana de látex, papel filtrante, piedras porosas.

• Instalación de muestras (10 pasos, véase la figura 14)
  a. Introduzca una membrana de látex en el tubo del molde, gire los extremos hacia afuera, use un bulbo de succión para que la membrana se pegue a la pared del tubo.
  b. Colocar la muestra en el tubo del molde.
  c. Colocar el tubo de molde (con la muestra) en la base de la célula triaxial, con papel filtrante y piedra porosa entre la base y la muestra.
  d. Alzar la membrana de látex y quitar el tubo de molde.
  e. Asegurar la membrana de látex en la base con bandas de caucho.
  f. Instalar un molde dividido alrededor de la muestra para su protección.
  g. En la parte superior de la muestra, colocar papel filtrante, piedra porosa y tapa de la muestra, y asegurar con bandas de goma.
  h. Retirar el molde dividido.
  i. Instalar la cubierta transparente de la celda, apretar las tuercas, llenar la celda con agua desaireada (ventilación abierta durante el llenado).
  j. Cierre el conducto de ventilación y compruebe si hay fugas.

• Tubos y cables de conexión
  • Conectar la salida de PVC confinante al puerto de presión confinante de la celda.
  • Conectar la salida de PVC de contrapresión al puerto de contrapresión de la celda.
  • Conecte el sensor de presión porosa al puerto de presión porosa de la célula.
  • Conecte el cargador principal y los PVC a la computadora a través de USB.

• Configuración y prueba del software(consulte el manual del software)
  • Se iniciará el software de ensayo triaxial y se seleccionará el módulo de ensayo (saturación, consolidación, corte, etc.).
  • Se establecerán parámetros (presión de confinamiento, contrapresión, velocidad de cizallamiento, condiciones de parada).
  • Ejecución automatizada: saturación de la contrapresión → verificación del valor B → consolidación → corte (control de la tensión o de la tensión).

• Finalización del ensayo
  • El software detiene y guarda los datos automáticamente.
  • Descarga manual de confinamiento y contrapresión.
  • Válvula de drenaje de célula abierta, drenaje de agua.
  • Desmonta la muestra, limpia la celda y el tubo.

• Procesamiento de datos
  • El software puede trazar curvas de tensión-deformación, curvas de presión de los poros, curvas de cambio de volumen.
  • Para ensayos con múltiples presiones de confinamiento, dibujar automáticamente los círculos de Mohr y calcular c, φ, y luego generar un informe.

• Mantenimiento
  • Cuando no se utilice durante mucho tiempo, se vacía el agua de los PVC.
  • Evite el impacto en las pantallas LCD y los accesorios de conexión rápida.
  • No exceda la presión máxima de funcionamiento de la celda (2 MPa para el modelo descrito en el presente manual).
