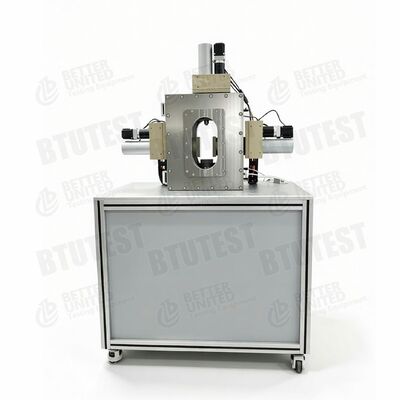

Aparato triaxial verdadero automático

Descripción de producto

1Descripción.

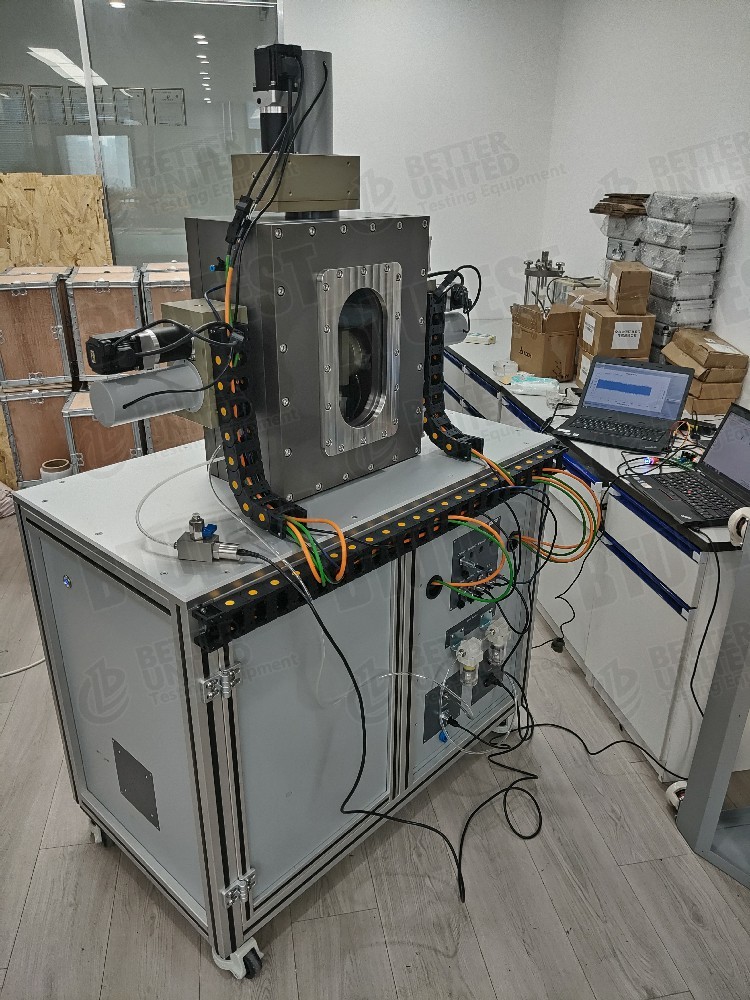

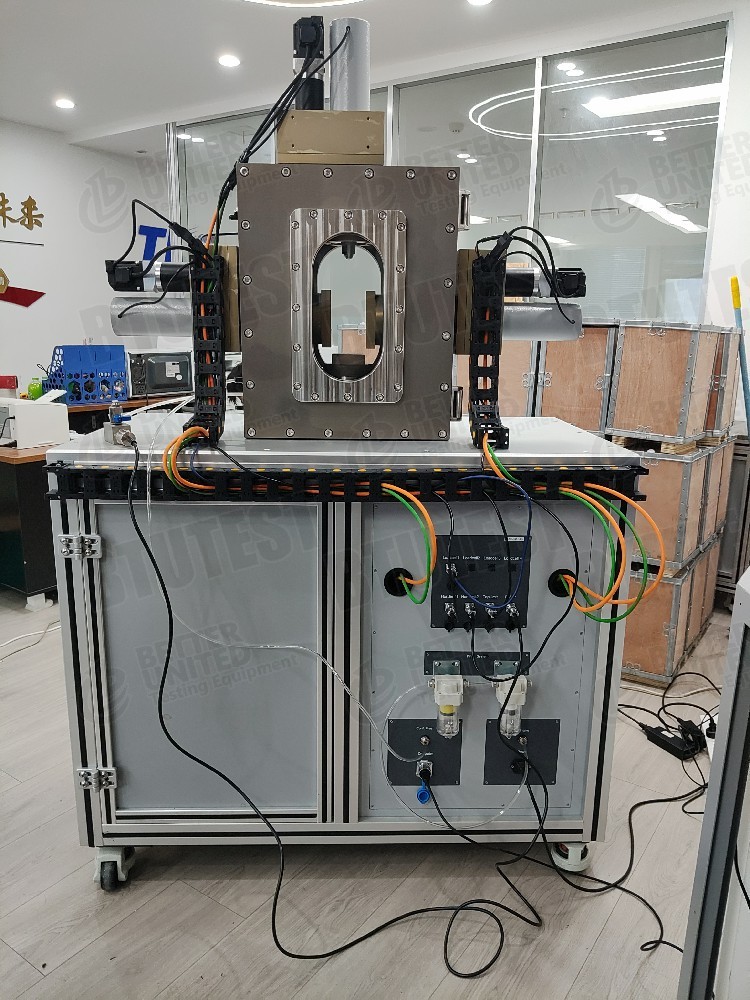

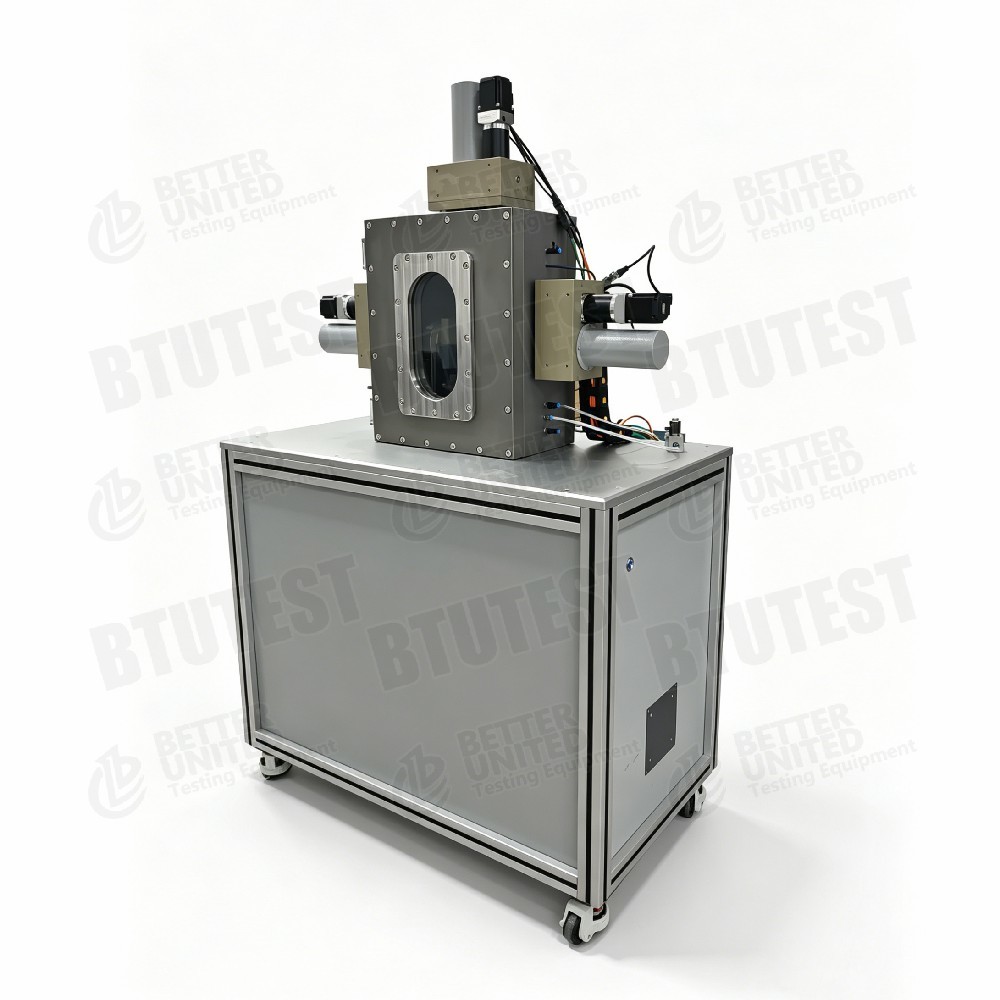

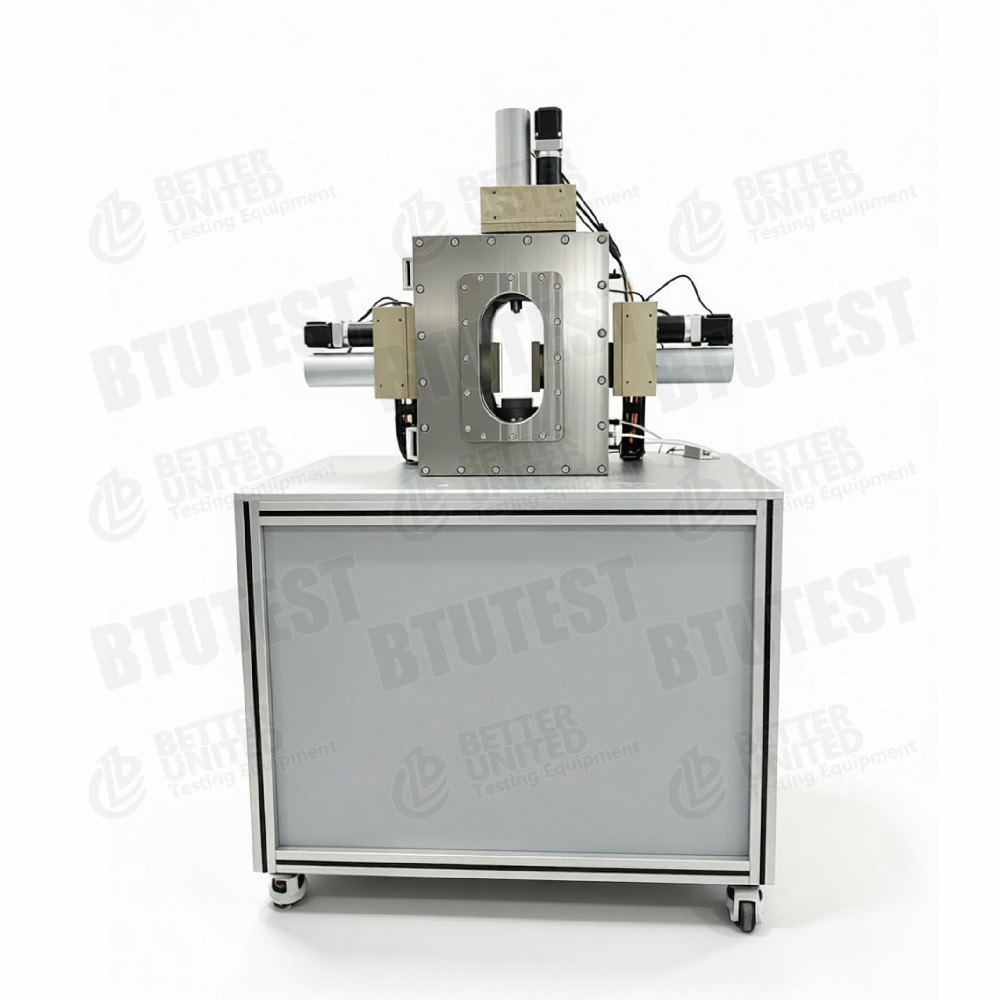

El aparato triaxial verdadero totalmente automático (acoplamiento de campo múltiple), modelo de la serie BTU-TTA,es un sistema de ensayo geotécnico avanzado capaz de aplicar un control de tensión independiente (en circuito abierto y cerrado) en tres ejes perpendiculares entre sí de una muestra cúbica. Soporta varias pruebas triaxiales en suelos saturados e insaturados. Los módulos opcionales incluyen pruebas de permeabilidad (cabeza constante), pruebas de elementos de flexión (onda P y onda S), pruebas de permeabilidad (cabeza constante) y pruebas de permeabilidad (cabeza constante).y un módulo de control de temperatura de -30 °C a 90 °C, que permite el estudio del comportamiento mecánico del suelo en condiciones de acoplamiento multicampo (stress-water-thermal).

2. Normas de pruebas

Los aparatos triaxiales verdaderos totalmente automáticos de la serie BTU-TTA (acoplamiento de campo múltiple) están diseñados y fabricados para cumplir o superar los últimos requisitos de las siguientes normas internacionales:

• Las demás partidas de los componentes de las placas(ensayo de compresión triaxial sin drenaje consolidado)
• Las demás partidas de los componentes(ensayo de compresión triaxial de drenaje consolidado)
• Las demás partidas(Permeabilidad de los suelos, cabeza constante/caída)
• Las demás partidas de los componentes de las máquinas(ensayo de succión para suelos insaturados)
• Las demás partidas de los componentes de las placas(medida de la velocidad de la onda de cizallamiento utilizando elementos de flexión)
• Las normas ISO 17892‐8(Ensayo triaxial sin conducción)
• Las normas ISO 17892-9(ensayo cíclico triaxial, en su caso)

3Especificación

4Detalle.

Las funciones principales enumeradas en el documento son las siguientes:

• Control de tensión de tres ejes independiente: Control de tensión de circuito abierto y de circuito cerrado en cada uno de los tres ejes de una muestra cúbica (estado de tensión triaxial verdadero, σ1 ≠ σ2 ≠ σ3).
• Pruebas triaxiales saturadas/insaturadas: Diversos ensayos triaxiales convencionales (por ejemplo, CU, CD, UU) en suelos insaturados o saturados.
• Permeabilidad constante de la cabeza en dos direcciones (opcional): Los ensayos de permeabilidad de cabeza constante se pueden realizar en dos ejes de la muestra cúbica.
• Permeabilidad a la misma succión insaturada (opcional): Prueba de permeabilidad de cabeza constante en condiciones de succión iguales en muestras no saturadas.
• Prueba del elemento de doblaje (opcional): mediciones de ondas P y S.
• Modulo de control de temperatura (opcional): Rango de temperatura -30 °C ~ 90 °C para el acoplamiento multicampo (de tensión-agua-termico).

5Aplicación

• Modelado constitutivo de suelos en trayectorias de tensión complejas (simulación del estado de tensión triaxial verdadero)
• Mecánica del suelo insaturado (resistencia controlada por succión, deformación, permeabilidad)
• Problemas de acoplamiento de múltiples campos: suelo congelado (temperatura bajo cero), ambientes de alta temperatura, eliminación de residuos nucleares, cimientos de pilas de energía, etc.
• Comportamiento mecánico anisotrópico (carga independiente en tres direcciones)
• Modulo dinámico, relación de amortiguación, mediciones de la velocidad de la onda de cizallamiento (elementos de flexión)
• Estudios de anisotropía de la permeabilidad (conductividad hidráulica en diferentes direcciones)

6Ventajas

• Carga triaxial verdaderamente independiente: El control independiente de σ1, σ2, σ3 permite la simulación de estados de tensión in situ realistas (por ejemplo, donde K0 ≠ K1).
• Capacidad de acoplamiento de múltiples campos: Control opcional de la temperatura, permeabilidad, control de la succión: adecuado para ensayos geotécnicos en entornos complejos.
• Control totalmente automático: El control automático de circuito abierto/cerrado mejora la precisión y la repetibilidad de los ensayos.
• Muy integrado: Un sistema puede realizar ensayos triaxiales saturados/insaturados, de permeabilidad, de elemento de flexión, de control de temperatura y otros.
• Opciones flexibles: Los usuarios pueden seleccionar la permeabilidad, los elementos de flexión, el control de temperatura, etc., según las necesidades, reduciendo el coste inicial.
• Aplicable a los suelos insaturados: Apoya las pruebas de permeabilidad por succión igual y triaxial, ampliando el ámbito de investigación.

7Resumen de los parámetros

8Qué elegir

• las condiciones de trabajoEn unidad- TTA-1/2 - ¿Qué quieres decir?: adecuado para muestras pequeñas (70×35×70 mm) y ensayos básicos con presupuestos limitados;

• las condiciones de trabajoEn unidad- TTA-3/4 - ¿Qué quieres decir?: Apto para muestras estándar (70×70×140 mm) y escenarios que requieran sensores submarinos incorporados;

• las condiciones de trabajoEn unidad-TTA-5 -No puedo.: Requerido para ensayos de suelo insaturado (con control de presión del aire poroso);

• las condiciones de trabajoEn unidad-TTA-7 -No puedo.: Investigación avanzada que requiere pruebas de carga dinámica (5kN/5Hz) o de elementos de flexión.

• Configuración básica: Control de tensión independiente en tres ejes + funciones de ensayo triaxial saturadas/insaturadas (adecuadas para la mayoría de las investigaciones triaxial verdaderas).
• Estudios de anisotropía de la permeabilidad: Seleccionar “prueba de permeabilidad de cabeza constante en dos ejes”.
• Permeabilidad del suelo insaturado: Seleccionar “ensayo de permeabilidad de la cabeza constante en condiciones de succión iguales”.
• Modulo dinámico / velocidad de onda de cizallamiento: Seleccionar los elementos de flexión (onda P, onda S).
• Acoplamiento multicampo (efectos de temperatura): Seleccionar el módulo de control de temperaturapara ensayos en suelo congelado o en altas temperaturas.
• Múltiples funciones simultáneamente: Los módulos opcionales pueden combinarse, pero la compatibilidad debe confirmarse con el fabricante.

Los usuarios deben elegir módulos basados en los objetivos de investigación (por ejemplo, suelo insaturado, temperatura, anisotropía de permeabilidad) y presupuesto.

9. Flujo del proceso

• Preparación de las muestras: Preparar una muestra cúbica de suelo (saturada o no saturada, con control de succión si es necesario).
• Instalación de muestras: Colocar la muestra en la verdadera celda de presión triaxial; conectar los pistones de carga y los sensores (presión de los poros, presión de confinamiento, desplazamiento, etc.) para las tres direcciones.Si se utilizan elementos de flexión, instalar los transductores de elementos de doblaje.
• Equilibrio saturación / succión(en caso necesario): saturación por contrapresión para suelos saturados; para suelos insaturados, utilizar la técnica de la traducción por eje para controlar la succión hasta el valor objetivo.
• Consolidación: Aplicar tensiones iniciales en tres direcciones (isotrópicas o anisotrópicas); registrar el drenaje / cambio de volumen.
• Etapa de carga:
  • Control independiente de σ1, σ2, σ3 de acuerdo con una trayectoria de esfuerzo preestablecida (bucle abierto o cerrado).
  • Opcionalmente, se utilizará una tasa de deformación constante o una carga de tensión constante.
  • Para los ensayos de permeabilidad, se medirá el caudal con un gradiente hidráulico constante.
  • Para ensayos con temperatura controlada, establecer la temperatura de destino y permitir el equilibrio.
• Adquisición de datos: Registra automáticamente la tensión, la deformación, la presión de los poros, la succión, el caudal de permeabilidad, la temperatura, las formas de onda de los elementos de flexión, etc., para las tres direcciones.
• Terminado y descargado: Detenerse cuando se alcance la tensión, la tensión o el número de ciclos preestablecidos; descargar y retirar la muestra.
• Procesamiento de datos: El software calcula las diferencias de tensión principales, la tensión volumétrica, la tensión desviatoria, los coeficientes de permeabilidad, la velocidad de onda de cizallamiento, etc.; traza trayectorias de tensión, curvas de tensión-tensión;Produce un informe de ensayo.
