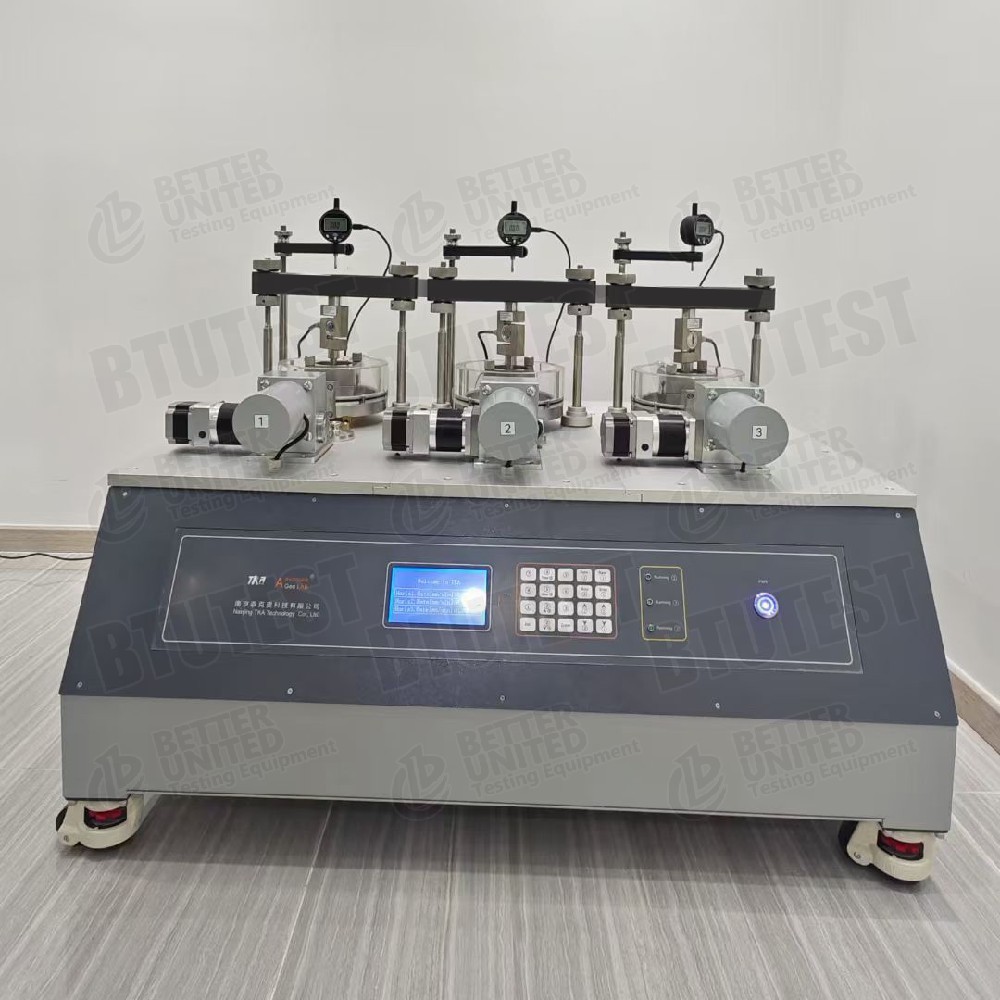

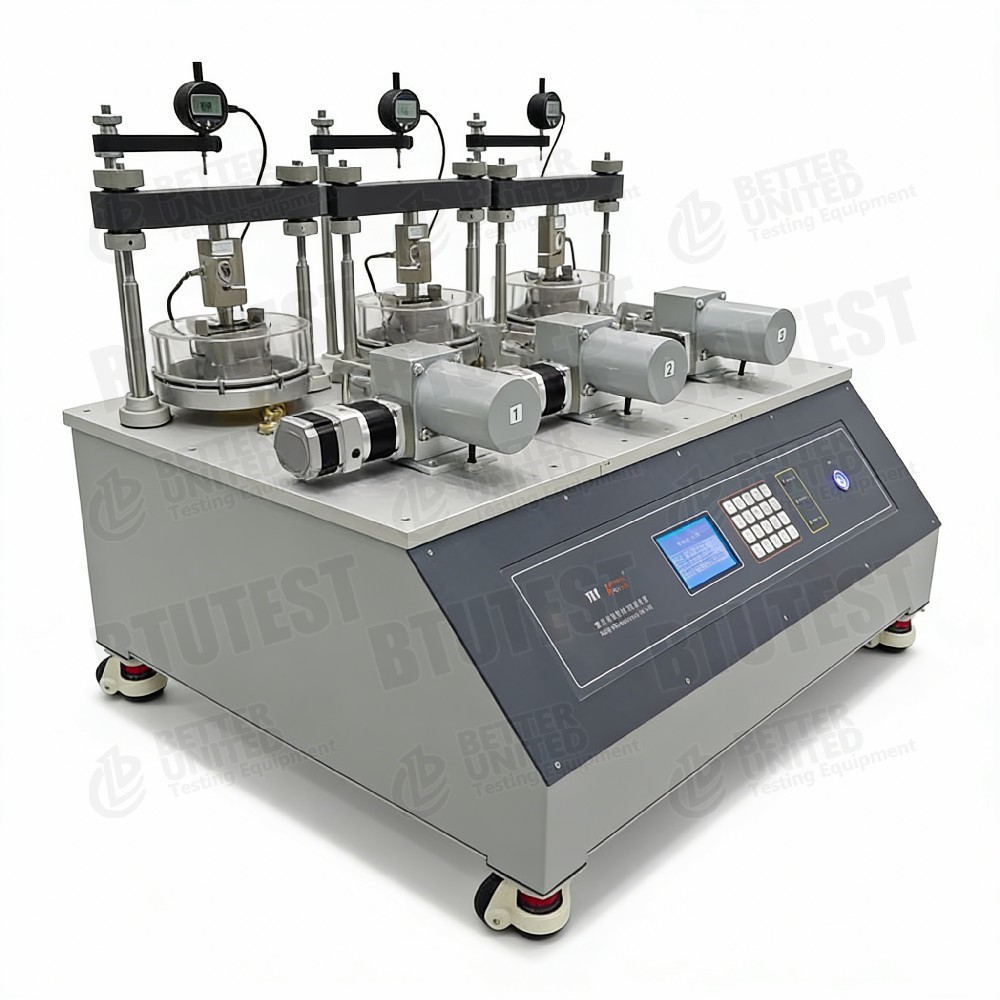

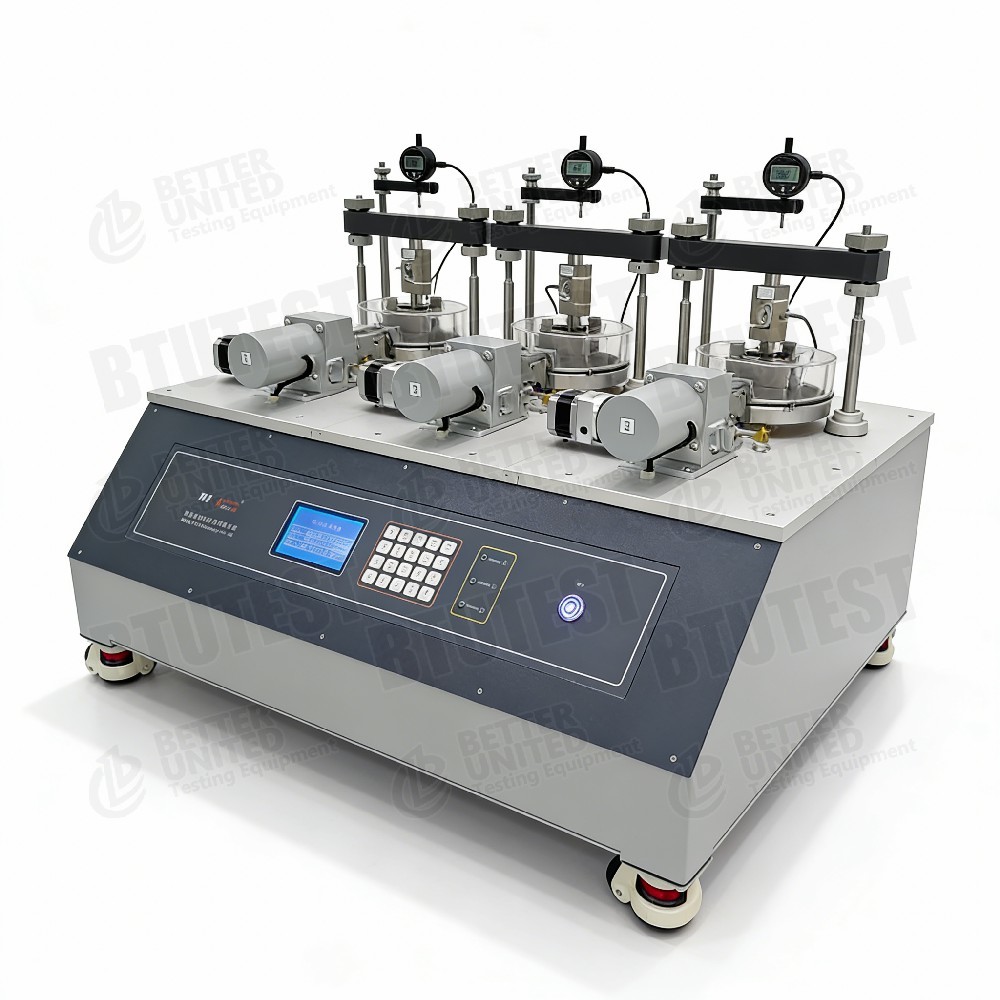

Aparato de corte directo triple reológico

Descripción de producto

Aparato de corte directo reológico tripleEn unidad-Serie TRA (TRA-1 / TRA-2 / TRA-3)

Descripción

Esta serie consta de:aparatos de cizallamiento directo triple reológico, modelosEn unidad-TRA-1, ¿qué quieres decir?En unidad-TRA-2, ¿qué quieres decir?En unidad-TRA-3 -No puedo., diseñados para ensayos simultáneos de corte directo de tres muestras, con especial idoneidad para estudios reológicos (de deslizamiento).Los tres modelos difieren principalmente en el nivel de automatización y el método de adquisición de datos:

• En unidad-TRA-1 -No puedo.: Modelo básico, pantalla LCD, sin adquisición de datos
• En unidad-TRA-2 es el mejor.: Modelo de adquisición de datos, equipado con sistema de registro de datos
• En unidad-TRA-3 -No puedo.: modelo totalmente automático, servo control de circuito cerrado

Características comunes:

• Unidad triple (prueba tres muestras simultáneamente)
• Tamaño de la muestra: Φ61,8 × H20 mm (anillo de corte estándar)
• Velocidad de corte: 0,00001-6 mm/min, ajuste sin pasos
• Tensión máxima normal: 0,4 MPa (igual para los tres modelos)
• La tensión máxima de cizallamiento: 0,4 MPa para el TRA-1; 0,8 MPa para el TRA-2/3
• Módulos de ensayo: corte directo, corte cíclico, corte directo reológico (TRA-2/3 incluye también la consolidación estándar)
• Opciones de actualización posteriores: módulo de control de temperatura (0 ~ + 90 °C) y alta presión (1,6 MPa)

Las normas de ensayo (internacionales)

• Las demás partidas de los productos(Ensayo de corte directo)
• Las demás partidas de los componentes(fuerza residual
• Las demás partidas de los componentes de las máquinas(Corte de la interfaz ∼ principio similar)
• Las normas ISO 17892‐10(Ensayo de corte directo)
• BS 1377-7(Ensayo de corte directo)
• Las demás partidas(Los ensayos de deslizamiento/reología ?? pueden referirse a las normas de ensayo de reología del suelo)

El equipo cumple los requisitos de estas normas para la velocidad de cizallamiento, el control de tensiones normales y la medición del desplazamiento.

Especificación

Detalle

• Diseño de unidad triple- Se pueden cortar simultáneamente tres muestras (con diferentes tensiones normales o en condiciones idénticas), lo que mejora enormemente la eficiencia.
• Rango de tensión normal bajo¢ Máximo 0,4 MPa, adecuado para suelos blandos, turba, suelos con alto contenido de agua y otras condiciones de bajo estrés.
• Diferencia de esfuerzo de cizallamiento¢ TRA-1 max tensión de cizallamiento 0,4 MPa; TRA-2/3 0,8 MPa ¢ éste puede probar materiales de mayor resistencia.
• Métodos de carga¿Qué quieres decir?
  • TRA-1/2: carga de la palanca (pesos) simple, fiable, pero requiere cambios manuales de peso.
  • TRA-3: carga de circuito cerrado por servo ️ control automático de la tensión normal, capaz de realizar trayectorias de tensión complejas.
• Configuración del sensor¿Qué quieres decir?
  • TRA-1: 3 células de carga (una fuerza de cizallamiento horizontal por unidad? fuerza normal calculada a partir de pesos de palanca, sin sensor) + 3 sensores de desplazamiento.
  • TRA-2/3: 6 células de carga (normales + horizontales por unidad), 3 sensores de desplazamiento (una horizontal por unidad).
• Método de adquisición¿Qué quieres decir?
  • TRA-1: sólo pantalla LCD, grabación manual.
  • TRA-2: registrador de datos externo, registro automático.
  • TRA-3: circuito cerrado servo, control automático + adquisición.
• Módulos de ensayoTodos los modelos soportan corte directo, corte cíclico y corte directo reológico.
• Cisación directa reológica¢ Pruebas de deslizamiento a largo plazo que miden el desplazamiento del corte en el tiempo.
• Opciones de actualización¿Qué quieres decir?
  • Control de la temperatura (0 a + 90 °C): para los estudios de acoplamiento de temperatura-deslizamiento.
  • Alta presión (1,6 MPa): eleva la tensión máxima normal de 0,4 MPa a 1,6 MPa, adecuada para suelos más rígidos.

Aplicación

• Estudios reológicos¢ Determinar la deformación (deslizamiento) dependiente del tiempo de los suelos blandos, de la turba, de los suelos altamente orgánicos, etc.
• Cisación cíclicaSimula la degradación de la resistencia bajo un terremoto, una ola o una carga de tráfico.
• Ingeniería de suelos blandos¢ Análisis de la estabilidad de la pendiente a largo plazo.
• Prueba triple de alta eficiencia¢ Pruebas simultáneas de cizallamiento directo o de deslizamiento a tres tensiones normales diferentes para determinar rápidamente los parámetros de resistencia.
• Demonstraciones de enseñanza Visualizar los fenómenos de falla de corte y de arrastramiento.
• Efectos de la temperaturaCon el módulo de control de temperatura opcional, estudiar la influencia de la temperatura en la reología del suelo.

Ventajas

• Diseño de unidad triple¢ Obtener tres conjuntos de datos en un ensayo, tres veces la eficiencia de un aparato de una sola unidad.
• Tasa de cizallamiento muy baja- 0,00001 mm/min, adecuado para ensayos de arrastramiento de larga duración.
• Ruta de actualización modular¢ Actualizar de la base (TRA-1) a la adquisición de datos (TRA-2) o totalmente automática (TRA-3).
• Métodos de ensayo múltiples corte directo, corte cíclico, corte directo reológico, consolidación, etc.
• Extensibilidad posteriorEl control opcional de la temperatura y las mejoras de alta presión aumentan la capacidad.
• Carga de la palanca (TRA-1/2)Simple, fiable, sin necesidad de energía, bajo costo.
• Servo de circuito cerrado (TRA-3)- Control automático de alta precisión, adecuado para rutas de esfuerzo complejas.
• Medición del desplazamiento de alta resolución¢ Adecuado para el seguimiento de pequeñas deformaciones de arrastramiento.

Qué elegir

Seleccionar el modelo en función de los requisitos de ensayo y el presupuesto:

Nota: El sistema servo de circuito cerrado de TRA-3 controla automáticamente la tensión normal, lo que es muy beneficioso para mantener una tensión constante durante los ensayos de arrastramiento.Se recomienda encarecidamente TRA-3.

Flujo del proceso

Ejemplo:Prueba de cizallamiento en suelo blando (tensión normal constante) con el aparato de cizallamiento directo reológico triple totalmente automático (En unidad-TRA-3)

• Preparación de las muestras
  • Cortar tres muestras de suelo blando no alteradas o remoldadas con un anillo de corte de Φ61,8 × 20 mm.
  • Medir el contenido y la densidad iniciales de agua; saturar si es necesario.

• Instalación de muestras
  • Coloque las tres muestras en las cajas de corte inferiores de las tres unidades, instale cajas superiores, piedras porosas y placas de carga.
  • Coloque el conjunto de la caja de corte triple en el marco de carga de corte directo.
  • Conectar las barras de carga normales y horizontales para cada caja de cizallamiento; instalar sensores de desplazamiento (uno horizontal por unidad y sensores de desplazamiento vertical opcionales).

• Aplicar una tensión normal
  • En el software, establecer las tensiones normales objetivo independientes para cada caja de cizallamiento (por ejemplo, 50, 100, 200 kPa).
  • El servosistema aplica automáticamente y mantiene una tensión normal constante.
  • Se registrará el desplazamiento normal (consolidación) hasta que se establezca (se puede establecer el criterio de estabilidad).

• Establecer los parámetros de corte
  • Seleccionar el módulo “prueba de corte directo reológico”.
  • Se establecerá el nivel de tensión de cizallamiento (por ejemplo, el 70% de la resistencia máxima) o se establecerá una velocidad de cizallamiento (por ejemplo, 0,0001 mm/min para el deslizamiento).
  • Establecer la duración del ensayo (por ejemplo, 72 horas) o el límite de desplazamiento.
  • Se seleccionará el modo de control: control de tensión (tensión de cizallamiento constante) para el arrastre.

• Empieza a cortar
  • Se iniciará el servosistema horizontal para aplicar la tensión de cizallamiento (o velocidad) establecida.
  • El software registra la fuerza de cizallamiento horizontal, el desplazamiento horizontal, el desplazamiento normal y el tiempo para cada caja de cizallamiento en tiempo real.
  • Las curvas de flujo gráfico (desplazamiento de corte vs tiempo).

• Condición de parada
  • Se detiene automáticamente cuando se alcanza el tiempo o el límite de desplazamiento preestablecidos.

• Desmontaje y limpieza
  • Descargar la fuerza normal, retraer los pistones horizontales, quitar las muestras.
  • Registra el modo de fallas, limpia las cajas de corte.

• Procesamiento de datos
  • El software traza curvas de deslizamiento, calcula la velocidad de deslizamiento, la resistencia a largo plazo, etc.
  • Para los ensayos de corte cíclico, calcular el módulo de degradación, la relación de amortiguación, etc.
  • Generar el informe de prueba.

Para TRA-1 o TRA-2:

• TRA-1 requiere lectura manual de valores; no puede trazar curvas automáticamente.
• TRA-2 puede obtener datos automáticamente, pero la tensión normal debe aplicarse manualmente utilizando pesas; la tensión/velocidad de cizallamiento se establece a través del controlador.

Resumen:Los aparatos de cizallamiento directo reológico triple de la serie BTU-TRA ofrecen tres configuraciones, desde la carga manual con palanca hasta el servocircuito cerrado totalmente automático, adecuados para cizallamiento directo, cizallamiento cíclico,y ensayos reológicos (de arrastramiento) en suelos blandosEl diseño triple mejora en gran medida la eficiencia. La selección debe basarse en las necesidades de adquisición de datos, el nivel de automatización y el presupuesto.Las actualizaciones posteriores incluyen el control de temperatura (0 ~ 90 °C) y la alta presión (1.6 MPa) para ampliar el rango de aplicación.
