Aparato automático de corte directo de roca

Descripción de producto

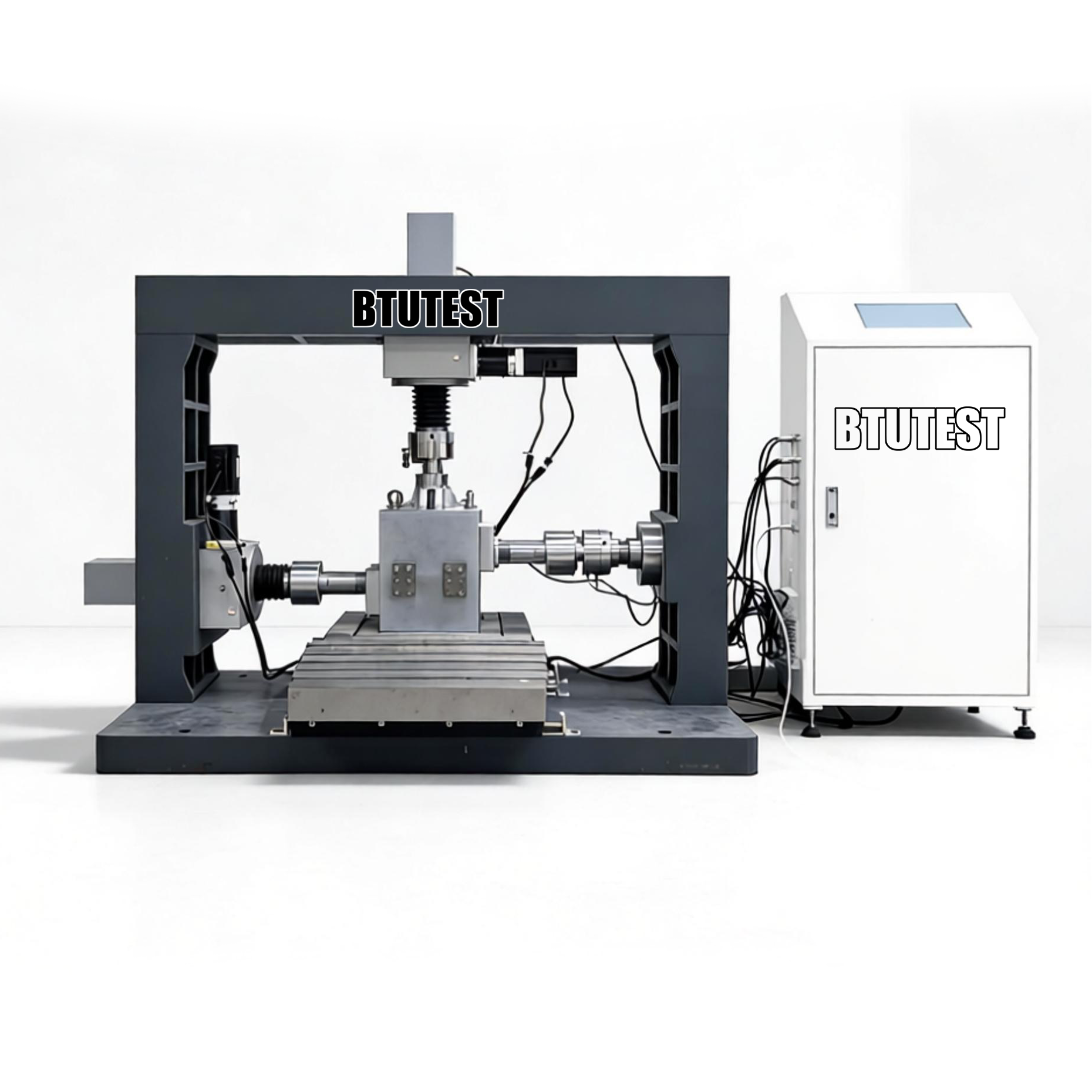

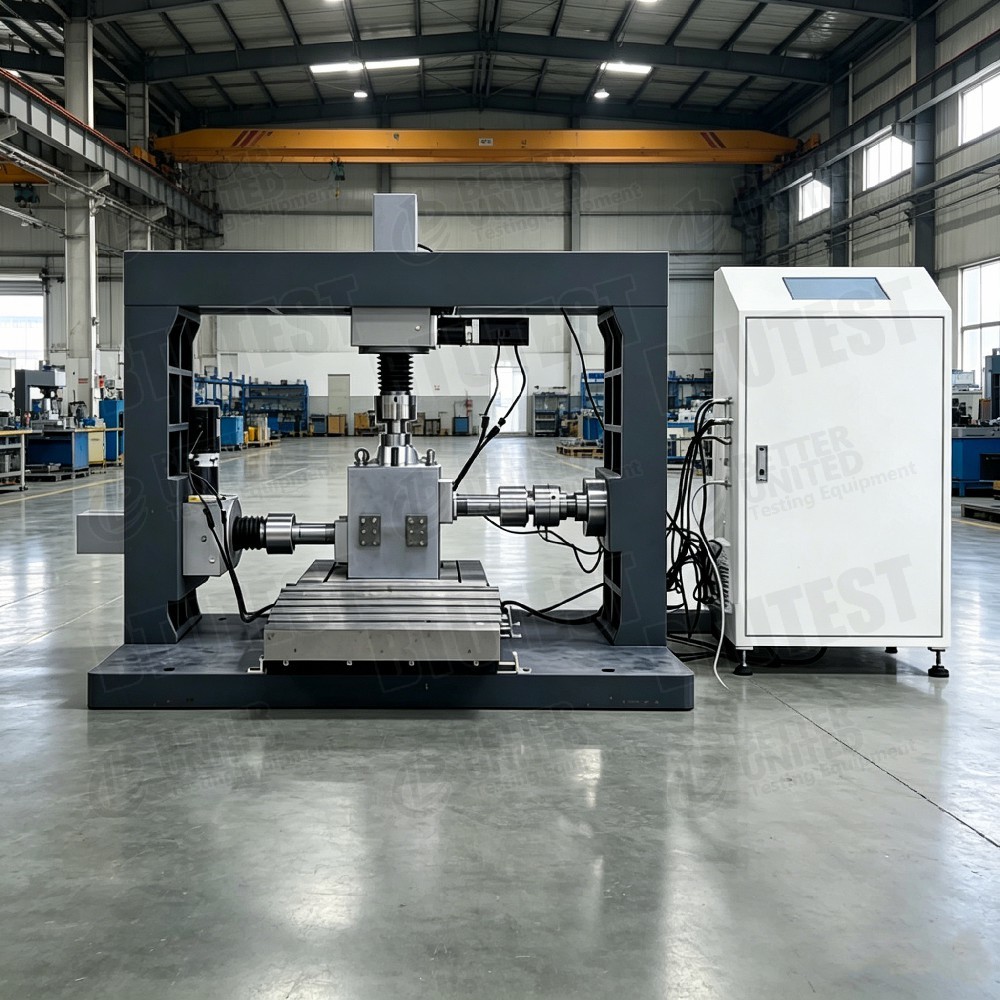

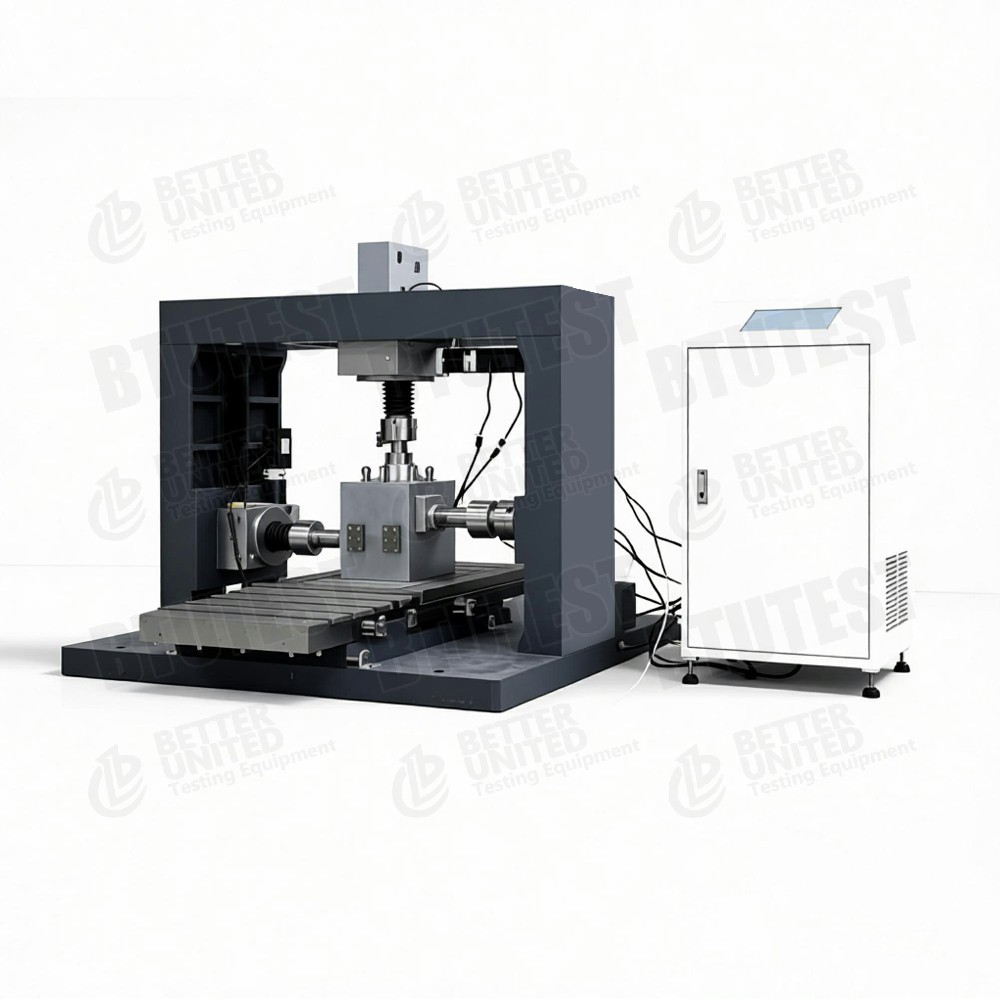

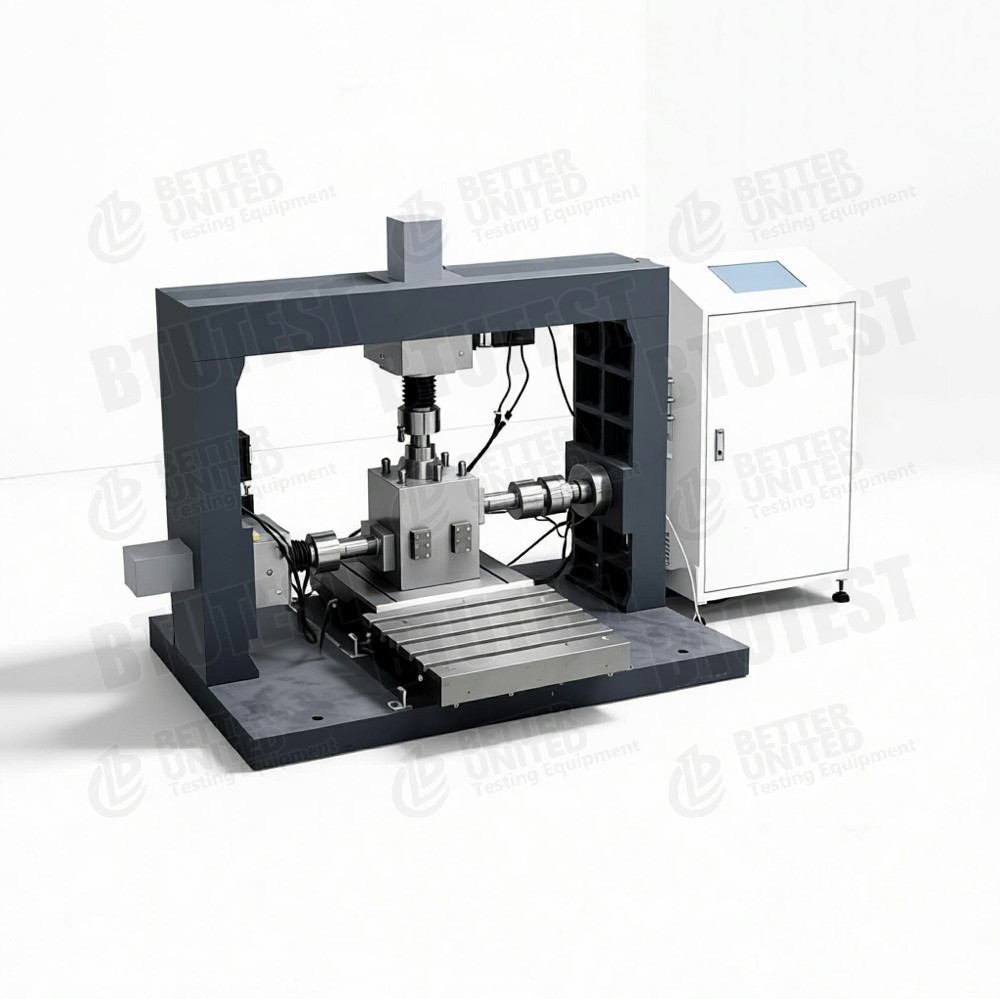

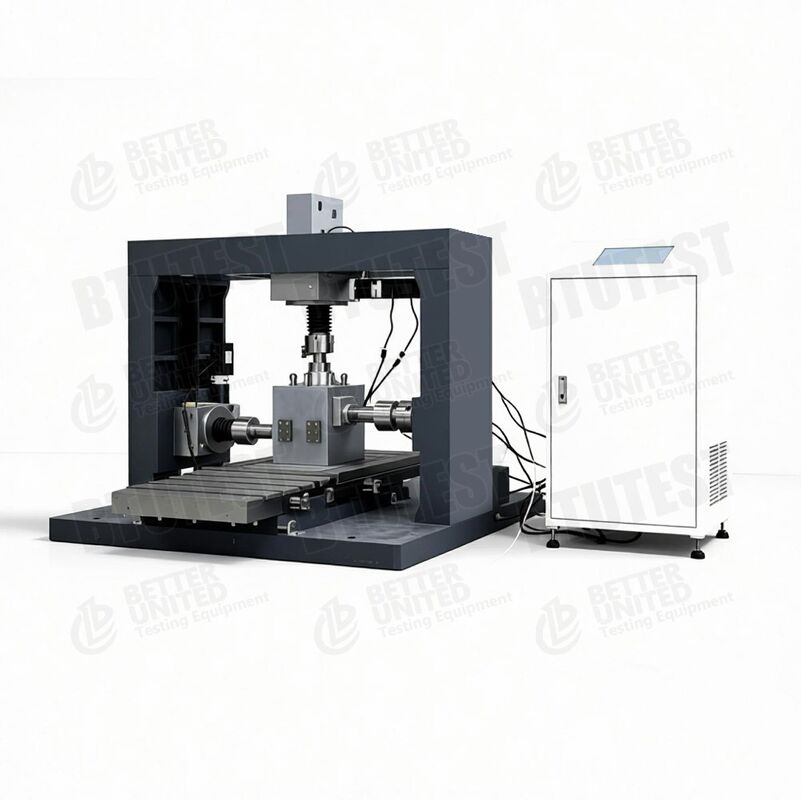

Aparatos de cizallamiento directo de roca totalmente automáticos

ModelosEn unidad- RDSS-30 /En unidad- RDDA-50 - ¿Qué es eso?

Descripción

Este equipo es unaparatos de cizallamiento directo de rocas totalmente automáticosSe utiliza para determinar la resistencia al corte de muestras de roca (incluidos los fragmentos redondos, cuadrados, cúbicos y de roca).con un valor de las partidas de la partida 9302 a 9304para un control preciso de las cargas normales y de corte.

• Control de circuito cerrado por servo, sistema de accionamiento de cizallamiento de dos tiempos (empujar/arrastre)
• Cuadro de reacción de carga normal rígida montado en rodamientos lineales para minimizar la fricción horizontal, asegurando que la carga normal permanezca vertical durante todo el desplazamiento de cizallamiento
• Anillo de muestra con diámetro interior de 150 mm y altura de hasta 150 mm
• Prueba de corte controlada por software con tensión normal constante o rigidez normal constante, visualización gráfica en tiempo real de los resultados
• Disponible también un aparato de cizallamiento directo a mayor escala (por ejemplo, carga de cizallamiento de hasta 500 kN, tamaño de la muestra de hasta 150 mm)

Hay dos modelos disponibles:

• En unidad-RDSS-30 - ¿Qué quieres decir?: Modelo básico, corte de 300 kN/carga normal, carrera de 50 mm
• En unidad- RDDA-50 - ¿Qué es eso?: Modelo avanzado, corte de 500 kN/carga normal, curso de 50 mm, admite corte residual y ensayo incremental

Las normas de ensayo (internacionales)

• Las demás partidas de los componentes de las placas(Método de ensayo estándar para el corte directo de roca)
• Métodos sugeridos por la ISRM(Ensayo directo de cizallamiento para roca International Society for Rock Mechanics)
• Las demás partidas(Cortez directa de los bloques de roca)
• Las demás partidas(Resistencia triaxal de la roca ¢ principio similar)
• Se aplicará la norma EN 12407.(Métodos de ensayo de las piedras naturales)

El equipo cumple los requisitos de estas normas para el control de la carga, la medición del desplazamiento y el control de la tensión normal en los ensayos de cizallamiento directo de roca.

Especificación

Detalle

• Control de circuito cerrado por servo eléctrico-hidráulicoTanto el corte como la carga normal utilizan sistemas servo-hidráulicos para un control preciso de la fuerza/desplazamiento, que soportan trayectorias de esfuerzo complejas.
• Empuje/tirón de doble tiempoPermite cortar hacia adelante y hacia atrás (cortado recíproco) para pruebas de resistencia residual.
• Cuadro de reacción de rodamiento linealEl marco de reacción de carga normal está montado en rodamientos lineales, mientras que la muestra se mueve horizontalmente, el marco de reacción se mueve con ella.asegurando que la carga normal permanece perpendicular al plano de cizallamiento (evitando los momentos excéntricos).
• Anillo de muestra- 150 mm de diámetro interior y 150 mm de altura, con capacidad para fragmentos de roca cilíndrica, cuadrada, cúbica o irregular.
• Medición del desplazamientoSe pueden conectar cuatro sensores de desplazamiento vertical; el software calcula automáticamente el desplazamiento vertical medio.
• Modo de ensayo¿Qué quieres decir?
  • Tensión normal constante (carga normal constante)
  • Rigididad normal constante (simulando condiciones límite específicas)
  • El corte residual (corte recíproco)
  • Prueba incremental (carga en varias etapas)
• Funciones de software- Control automático del ensayo, visualización en tiempo real de las curvas de desplazamiento de carga y de tensión, procesamiento automático de datos.

Aplicación

• Mecánica de rocasDeterminar los parámetros de resistencia al corte (c, φ) de las juntas de roca, los bloques de roca y los planos estructurales.
• Ingeniería geotécnicaAnálisis de la estabilidad de los cimientos de las represas, del túnel que rodea las rocas y de las laderas de las rocas.
• Fragmentos de roca¢ Prueba de la resistencia al corte de fragmentos de roca irregulares (por ejemplo, colluvio, roca triturada).
• Fuerza residual- Estudio de la degradación de la resistencia de las juntas de roca después de un corte repetido (BTU-RDDA-50).
• Pruebas adicionalesSe aplican diferentes tensiones normales a la misma muestra para obtener múltiples puntos de resistencia.
• Investigación y enseñanza- Laboratorios de mecánica de rocas en universidades e institutos de investigación.

Ventajas

• Capacidad de carga alta¢ Hasta 500 kN, adecuado para rocas duras y ejemplares de gran tamaño.
• Cuadro de reacción de rodamiento linealAsegura que la fuerza normal permanece perpendicular al plano de cizallamiento, evita los errores de momento y mejora la precisión del ensayo.
• Empuje/tirón de doble tiempoPermite el corte recíproco para los estudios de resistencia residual.
• Compatible con varias formas de muestrasLos bloques redondos, cuadrados, cúbicos y irregulares pueden ser probados.
• Control por servo en circuito cerrado- Control de fuerza o desplazamiento de alta precisión, rutas de ensayo complejas programables.
• El desplazamiento vertical medio de los sensores múltiples- Cuatro sensores de desplazamiento vertical; el software calcula automáticamente el promedio, eliminando el efecto de inclinación de la muestra.
• Funciones de software ricas¢ Soporta tensión normal constante, rigidez normal constante, corte residual, pruebas incrementales, etc.
• Anillo de muestra grande¢ 150 mm ID × 150 mm de altura para el ensayo de muestras de roca más grandes.

Qué elegir

Seleccionar el modelo en función de los requisitos de ensayo:

Nota: Las funciones de corte residual y prueba incremental de la BTU-RDDA-50 son muy importantes para estudiar la evolución de la resistencia superficial de las articulaciones.Es aconsejable elegir el modelo 50 directamente..

Flujo del proceso

Ejemplo:Prueba de cizallamiento directo de roca (tensión normal constante) utilizandoEn unidad-RDSS-30 - ¿Qué quieres decir?

• Preparación de las muestras
  • Preparar una muestra de roca cilíndrica de 50 mm o 100 mm de diámetro, o un fragmento cuadrado/cúbico/irregular.
  • Medir las dimensiones de la muestra y describir las características de la superficie de las articulaciones (si las hubiera).

• Instalación de muestras
  • Colocar la muestra en el anillo de muestra de 150 mm de diámetro interno, con vigas o accesorios para sujetarla.
  • Coloque el anillo de la muestra en la caja de corte, conecte el pistón de carga normal y el pistón de carga horizontal.
  • Instalar cuatro sensores de desplazamiento vertical (LVDT) alrededor de la parte superior de la muestra y instalar un sensor de desplazamiento horizontal.

• Aplicar una tensión normal
  • Se establecerá la tensión normal objetivo (por ejemplo, 2 MPa) a través del software.
  • El sistema de servo normal aplica y mantiene automáticamente una carga constante (el marco de reacción del rodamiento lineal asegura que la fuerza permanezca vertical).
  • Se registrará el desplazamiento vertical (promedio) hasta que se establezca.

• Establecer los parámetros de corte
  • Seleccionar el módulo de ensayo de corte directo de roca.
  • Se establecerá la velocidad de cizallamiento (por ejemplo, 1 mm/min o control de desplazamiento).
  • Establecer el límite de desplazamiento de cizallamiento (por ejemplo, 10 mm o hasta el residual).
  • Seleccionar el modo de control: normalmente el control del desplazamiento.

• Empieza a cortar
  • Encienda el servo horizontal para empujar la caja de corte.
  • El software registra la fuerza de corte horizontal, el desplazamiento horizontal, el desplazamiento vertical (promedio de cuatro) y el tiempo en tiempo real.
  • Curva de desplazamiento de la tensión por corte gráfico.

• Condición de parada
  • Se detiene automáticamente cuando se alcanza el desplazamiento de cizallamiento preestablecido o después de una caída clara de la tensión de cizallamiento máxima (fallo).

• Desmontaje y limpieza
  • Descargar la fuerza normal, retraer el pistón horizontal, y quitar la muestra.
  • Modo de fallo de registro (corte a lo largo de la articulación, fallo de la matriz de roca, etc.).
  • Limpia el anillo de la muestra y los sensores.

• Procesamiento de datos
  • El software calcula la tensión máxima de cizallamiento.
  • Para ensayos a diferentes tensiones normales, se traza la envolvente de Mohr-Coulomb para obtener la cohesión de las juntas de roca c y el ángulo de fricción φ.
  • Si se ha realizado un corte residual (BTU-RDDA-50), calcular los parámetros de resistencia residual.
  • Generar el informe de prueba.

Para ensayos de corte residual o de ensayos incrementales:

• Cisa residual: después del primer corte, invertir la dirección o realizar múltiples cortes recíprocos para obtener la resistencia residual.
• Ensayos incrementales: se aplican diferentes tensiones normales gradualmente en la misma muestra, cortando cada vez para obtener múltiples puntos de datos (salvaguarda de muestras).

Resumen:El BTU-RDSS-30 y el BTU-RDDA-50 son aparatos de cizallamiento directo de rocas totalmente automáticos que utilizan un servocontrol electro-hidráulico de circuito cerrado.El marco de reacción de rodamiento lineal asegura que la fuerza normal permanece perpendicular al plano de cizallamientoEl RDSS-30 es adecuado para el corte directo de rocas convencionales (300 kN),mientras que el RDDA-50 ofrece una mayor capacidad de carga (500 kN) y admite pruebas de corte residual y incrementalesLa selección debe basarse en el requisito de carga máxima y la necesidad de modos de ensayo avanzados, aplicables a la mecánica de rocas, la ingeniería geotécnica y los estudios de riesgos geológicos.
