Aparato de consolidación de 1 grupo

Descripción de producto

Descripción

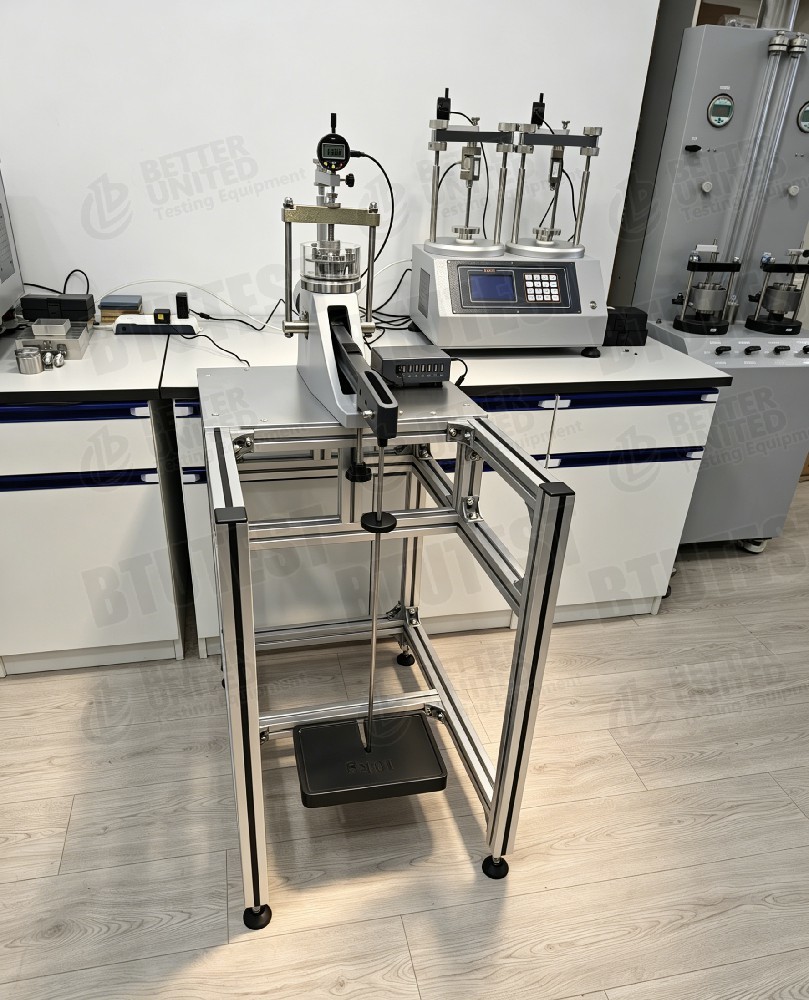

El NL5044X/001 es un marco de consolidación de tablero único de mesa que se utiliza para determinar las características de consolidación a largo plazo de arcillas y otros suelos compresibles bajo cargas impuestas por cimientos y estructuras sobre el suelo. El asentamiento puede ocurrir incluso cuando la presión aplicada está dentro de la capacidad de carga segura del suelo. El aparato utiliza carga de brazo de palanca y puede aplicar presiones de hasta 81 toneladas por pie cuadrado (aproximadamente 8800 kPa) en muestras de 50 mm de diámetro. Es adecuado para predecir el asentamiento de cimientos debajo de edificios, presas, puentes y estructuras similares.

Estándares de prueba

El aparato cumple con los siguientes estándares internacionales:

• BS1377(Métodos de prueba estándar británicos para suelos)
• Norma ASTM D2435(Métodos de prueba estándar para las propiedades de consolidación unidimensional de suelos)
• Norma ASTM D3877(Métodos de prueba para las características de expansión, contracción y consolidación de suelos)
• Norma ASTM D4546(Consolidación y expansión unidimensional de suelos)

Especificación

Detalle

• Mecanismo de carga: Marco de carga rígido con gato de soporte de viga integral para evitar golpes a la muestra durante la aplicación de la carga.
• Relación de palanca: Relación de palanca fija de 11:1, tensión máxima de hasta 8,8 MPa.

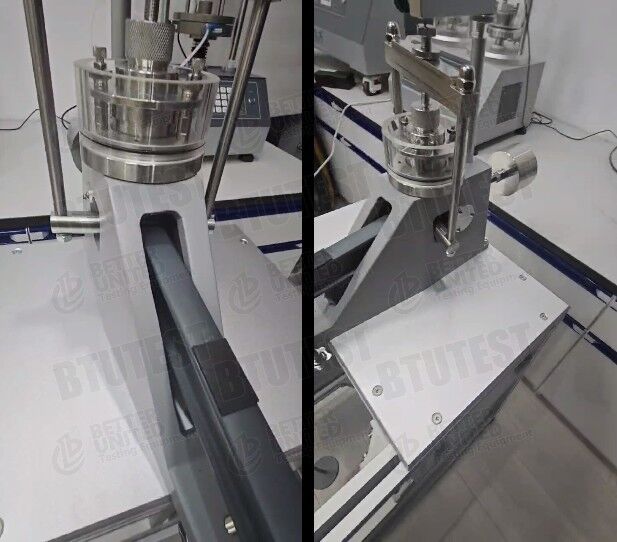

• Célula de consolidación: Edómetro de carga frontal conforme a las normas ASTM/BS.
• Instrumentos de medida: Reloj comparador mecánico estándar; Reloj comparador de desplazamiento vertical opcional (recorrido de 10 mm, precisión de 0,01 mm).
• Accesorios opcionales: Piedras porosas (Φ50mm×5mm), anillo cortante, tapa superior, papel de filtro.
• Embalaje: Caja exterior de madera contrachapada.

Solicitud

• Determinación en laboratorio de las características de asentamiento por consolidación de suelos arcillosos.
• Predicción del asentamiento a largo plazo de cimentaciones de edificios, presas, puentes, etc.
• Estudios de compresibilidad de suelos a alta presión.
• Docencia e investigación en laboratorios geotécnicos siguiendo estándares internacionales.

Ventajas

• Capacidad de carga extremadamente alta: Presión máxima de hasta 8800 kPa (relación de palanca de 11:1): ideal para suelos profundos y rígidos o investigaciones de consolidación de alta presión.
• Construcción rígida: Garantiza la precisión, repetibilidad y confiabilidad de los resultados de las pruebas.
• Protección contra golpes: El gato de soporte de viga integral elimina la alteración de la muestra durante la carga.
• Resistente al óxido y duradero: Aluminio fundido y acero chapado para uso en laboratorio a largo plazo.
• Diseño compacto de mesa: Ahorra espacio en el laboratorio.
• Rentable: Diseño de una sola unidad adecuado para pruebas especializadas de bajo volumen o alta presión a un costo menor que los modelos de varias unidades.

Qué elegir

Flujo de proceso

• Preparación de muestras: Corte una muestra de Φ50 mm usando un anillo de corte y colóquela en la celda de consolidación (con piedras porosas superior/inferior).
• instalar la celda: Coloque la celda de consolidación en el marco de carga frontal y asegúrela.
• Instalar dispositivo de medición: Monte el comparador o el transductor de desplazamiento y ajústelo a la lectura inicial.
• Aplicar carga: Utilizando la relación de palanca de 11:1, aplique las pesas paso a paso según el programa de prueba.
• Liquidación récord: Tome lecturas del comparador en intervalos de tiempo específicos bajo cada incremento de carga hasta la estabilización.
• Proceso de datos: Trazar curvas de liquidación temporal y calcular el coeficiente de consolidación, el índice de compresión, la presión previa a la consolidación, etc.
• Generación de informes: Producir informes de prueba para diseño de ingeniería o análisis de investigación.
