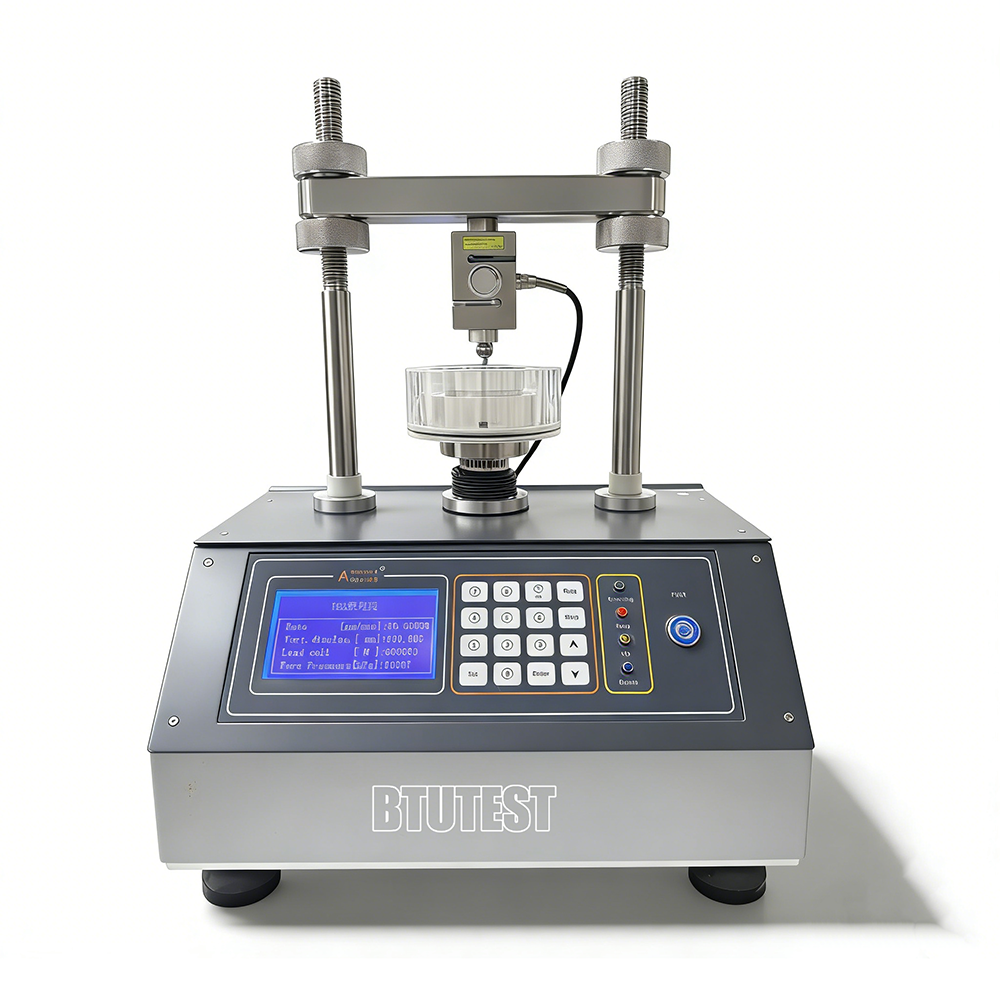

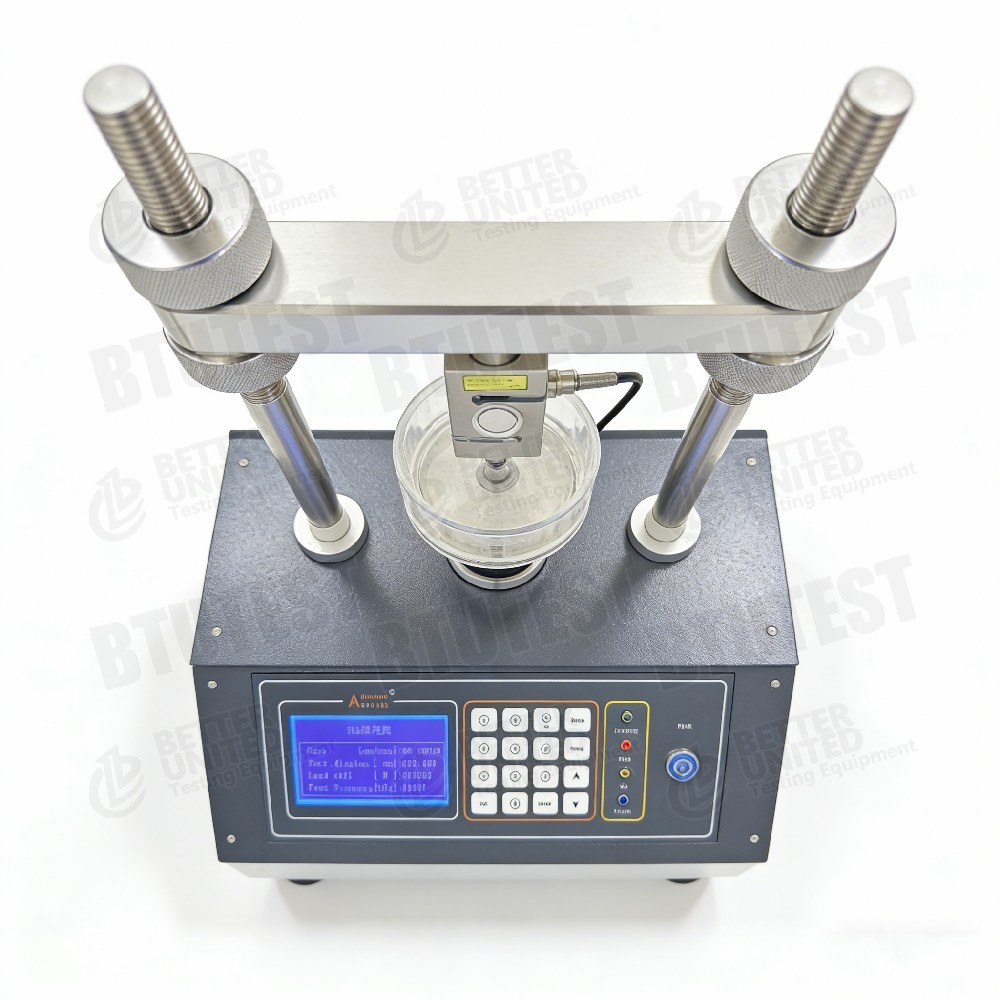

Aparato de consolidación completamente automático (mecánico)

Descripción de producto

Modelo del aparato de consolidación totalmente automático (mecánico)En unidad- ¿Qué es?

Descripción

Este equipo es unaparatos de consolidación totalmente automáticos (mecánicos), modeloEn unidad- ¿Qué es?, utilizado para ensayos unidimensionales de consolidación de suelos, aplica automáticamente cargas y recopila datos para determinar los parámetros de compresibilidad del suelo (coeficiente de compresibilidad av,módulo de rebote Es, coeficiente de consolidación Cv, presión de preconsolidación Pc, etc.).

• Buenas funciones de control ampliables
• Aplica continuamente una presión de 0 a 5 MPa (para el diámetro de la muestra de 61,8 mm)
• Las dimensiones de las muestras: Φ61,8 × H20 mm y Φ79,8 × H20 mm
• El software de adquisición y control obtiene automáticamente parámetros de consolidación y traza varias curvas (raíz cuadrada de la curva de tiempo, curva de log-tiempo, curva e-p, curva e-lg p, curva Cv-P(T90),Curva Cv-P ((T50), la curva H-P, etc.)

Las normas de ensayo (internacionales)

• Las demás partidas(Consolidación unidimensional de los suelos)
• Las normas ISO 17892-5(Ensayo de consolidación)
• BS 1377-6(Ensayo de consolidación)
• Las demás partidas de los componentes de las placas(Consolidación del CRS, si se apoya)
• Las demás partidas(Consolidación de carga-descarga-recarga)

El equipo puede cumplir los requisitos de estas normas para la carga, la medición del desplazamiento, la adquisición de datos, etc.

Especificación

Detalle

• Cargas mecánicas¢ Utiliza un sistema accionado por motor (servo o paso a paso) para aplicar presión axial, sin necesidad de energía neumática o hidráulica, ofreciendo un control preciso y una respuesta rápida.
• Aplicación continua de presión- 0-5 MPa de carga ajustable en continuo, sin pasos, adecuado para los modos de carga en pasos o CRS de carga continua.
• Precisión de alta presiónLa precisión absoluta es de ±1 kPa (aproximadamente 0,02% FS en relación con 5 MPa), muy superior a los consolidómetros convencionales.
• Dos tamaños de muestras¿Qué quieres decir?
  • Φ61,8×20 mm (anillo estándar, superficie de 30 cm2)
  • Φ79,8×20 mm (área de 50 cm2), adecuado para suelos con partículas ligeramente más grandes o donde una superficie más grande reduce los efectos de escala.
• Funciones de control ampliables Puede permitir la conexión de múltiples celdas de consolidación (unidad múltiple) o el soporte de múltiples modos de ensayo (carga por pasos, CRS, CRL, creep, etc.) como actualizaciones futuras.
• Poderoso software de post-procesamientoCalcula automáticamente los parámetros de consolidación y traza curvas estándar, ahorrando tiempo de procesamiento de datos.
• Capacidad de alta presión 5 MPa puede simular la tensión de sobrecarga a profundidades > 200 m (suponiendo que γ=20 kN/m3, aproximadamente 250 m).

Aplicación

• Pruebas de consolidación de rutina¢ Determinar el índice de compresión, el coeficiente de consolidación y la presión de preconsolidación de los suelos de grano fino (argila, arcilla silífica).
• Consolidación de alto estrés- 5 MPa de presión máxima adecuada para suelos profundos, llenos altos y diseño de precarga de recarga.
• Tamaño de la muestra más grande (Φ79,8 mm) Adecuado para suelos que contengan una pequeña cantidad de partículas gruesas, reduciendo los efectos de escala.

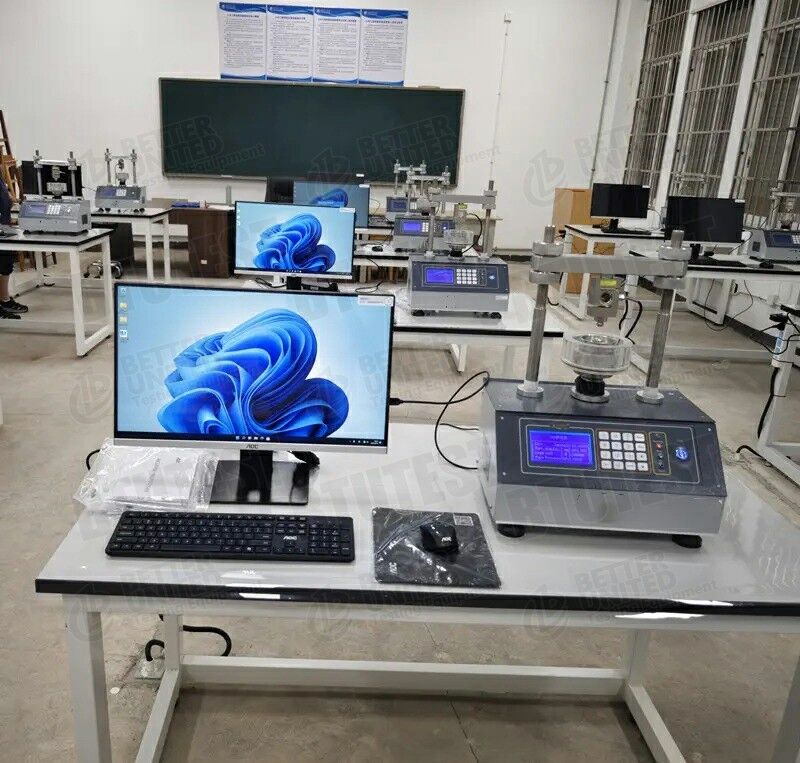

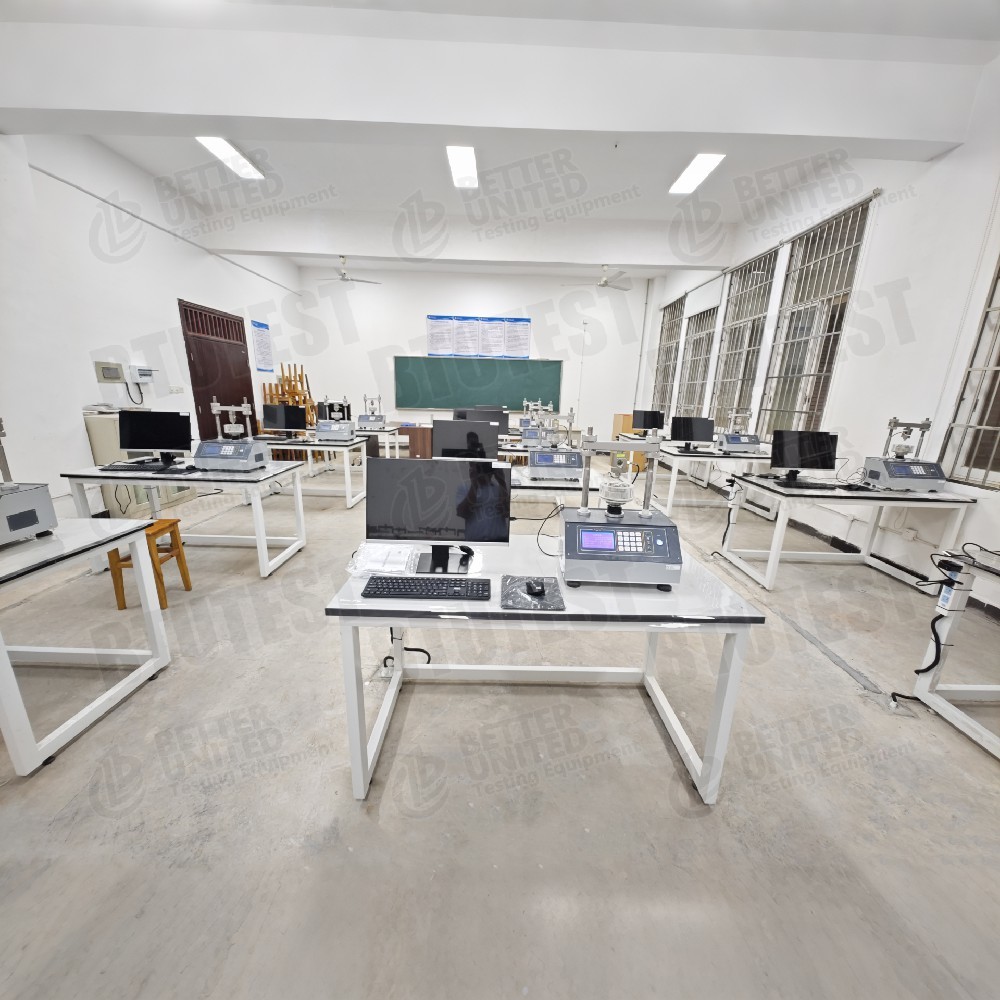

• Investigación y enseñanza- Laboratorios universitarios de mecánica del suelo para experimentos e investigaciones estudiantiles.
• Enseñanza de software- Traza curvas automáticamente, ayudando a los estudiantes a comprender la teoría de la consolidación.

Ventajas

• Control de presión de alta precisiónLa precisión absoluta es de ±1 kPa, muy superior a los consolidómetros convencionales (normalmente ±1% FS ≈ ±50 kPa).
• Carga continua sin pasos¢ Permite pruebas de consolidación de la trayectoria de esfuerzo de CRS (tasa constante de deformación) o de esfuerzo personalizado.
• Dos tamaños de muestrasLa flexibilidad para elegir en función del tamaño máximo de las partículas.
• Buena expansibilidadSe puede añadir varias celdas de consolidación o actualizar módulos de prueba.
• Software completoCalcula automáticamente los parámetros, genera curvas con un solo clic, reduciendo el esfuerzo y los errores de trazado manual.
• Cargas mecánicasNo se requiere una fuente de aire, limpia, con bajo ruido, adecuada para laboratorios en interiores.
• Presión alta¥ 5 MPa cumple con los requisitos de consolidación para la mayoría de las profundidades.

Qué elegir

Seleccionar este equipo o compararlo con otros modelos basados en los requisitos de ensayo:

Flujo del proceso

Ejemplo:Prueba de consolidación de carga por pasos (ASTM D2435)

• Preparación de las muestras
  • Se cortará la muestra intacta o remoldada con un anillo de Φ61,8 × 20 mm o de Φ79,8 × 20 mm.
  • Se medirá el contenido y la densidad iniciales de agua; si se requiere saturación, se debe remojar o saturar al vacío.

• Instalación de muestras
  • Colocar el anillo con la muestra en la celda de consolidación (con piedras porosas y papel filtrante).
  • Coloque la celda en el marco de carga e instale el sensor de desplazamiento (zero it).
  • Conecta el sistema de adquisición de datos.

• Aplicar la presión inicial del asiento
  • Se establecerá una presión pequeña (por ejemplo, de 2 a 5 kPa) mediante un software para garantizar un buen contacto entre la tapa de carga y la muestra; se registrará la lectura del desplazamiento inicial.

• Parámetros de ensayo establecidos
  • En el software, seleccione el módulo de consolidación de carga paso a paso.
  • Establecer la secuencia de carga (por ejemplo, 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200 kPa, hasta 5 MPa).
  • Establecer la duración para cada paso de carga (por ejemplo, 24 horas o criterio de estabilidad basado en el tiempo, como cambio de desplazamiento < 0,01 mm en la última hora).
  • Establecer intervalos de adquisición de datos (por ejemplo, 0.1, 1, 10, 60 minutos, etc.).

• Comience la prueba
  • El software aplica automáticamente el primer paso de carga a través del motor y mantiene la tensión constante.
  • El sensor de desplazamiento registra la deformación vertical en tiempo real; el software traza las curvas de desplazamiento temporal.
  • Cuando cada paso de carga alcanza la estabilidad, se aplica automáticamente el siguiente paso de carga.

• Estadio de descarga (si se mide el rebote)
  • Una vez alcanzada la carga máxima, realizar la descarga (por ejemplo, 1600, 800, 400, 200, 100, 50, 25 kPa) para determinar las curvas de rebote.

• Finalización y desmontaje
  • Después del ensayo, descargar a cero, retirar la muestra, pesar y secar para medir el contenido final de agua (para su corrección).

• Procesamiento de datos
  • El software calcula automáticamente la relación de vacío, el coeficiente de compresibilidad av, el índice de compresión Cc y el índice de rebote Cs para cada paso de carga.
  • Traza la curva e-p y la curva e-lg p, determina la presión de preconsolidación Pc (método Casagrande).
  • Calcula el coeficiente de consolidación Cv utilizando el método de la raíz cuadrada del tiempo o el método del tiempo de registro, y traza curvas Cv-P.
  • Genera un informe de prueba.

Si el equipo soportaConsolidación de las CRS: Establecer una velocidad de deformación constante (por ejemplo, 0,01 mm/min), aplicar una carga continua mientras se registra la presión de los poros (si está equipado con un sensor de presión de los poros); el software calcula Cv, Cc, Pc, etc.basado en la teoría de la CRS.

Resumen:El BTU-1 es un aparato de consolidación mecánica totalmente automático con un control de presión de alta precisión (± 1 kPa) y una presión máxima de 5 MPa. Soporta dos tamaños de muestra (Φ61,8 mm y Φ79,8 mm).El potente software de adquisición y control calcula automáticamente los parámetros de consolidación y traza varias curvas estándar.Consolidación a alta presiónLa selección debe tener en cuenta el rango de presión requerido y el tamaño de la muestra; si sólo se necesita la consolidación rutinaria a baja presión,se puede considerar un modelo más económicoLas funciones de control expandibles permiten la adición futura de configuraciones de varias unidades.
