Aparato de consolidación multifuncional

Descripción de producto

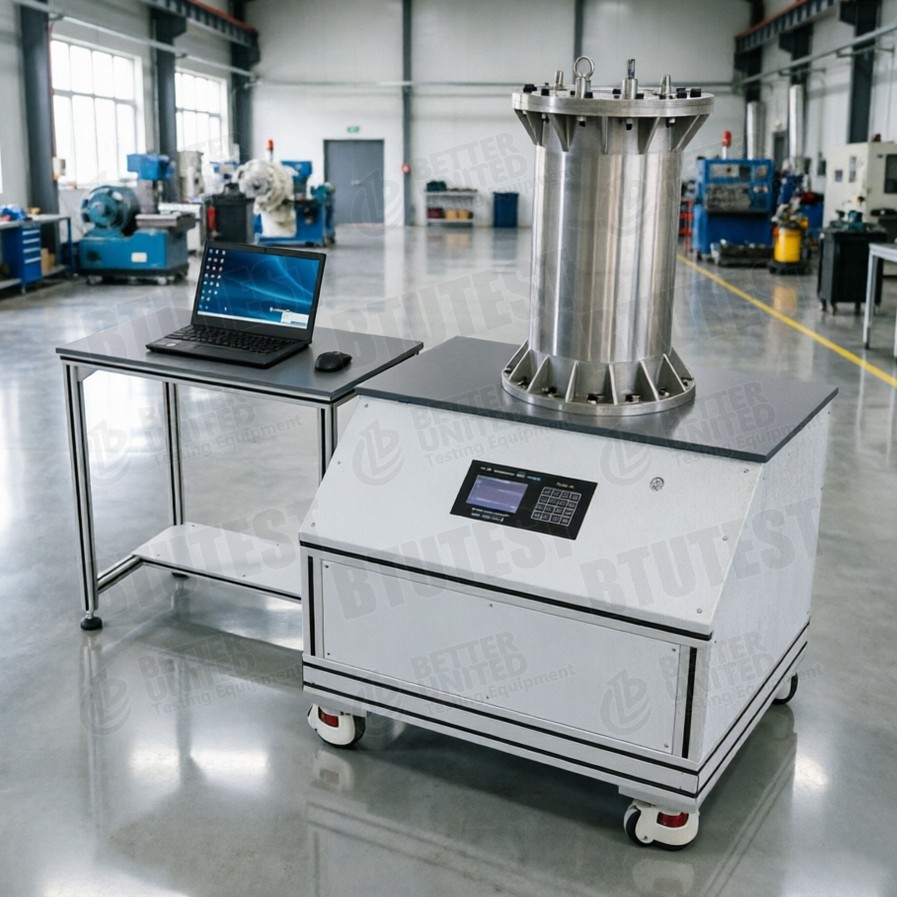

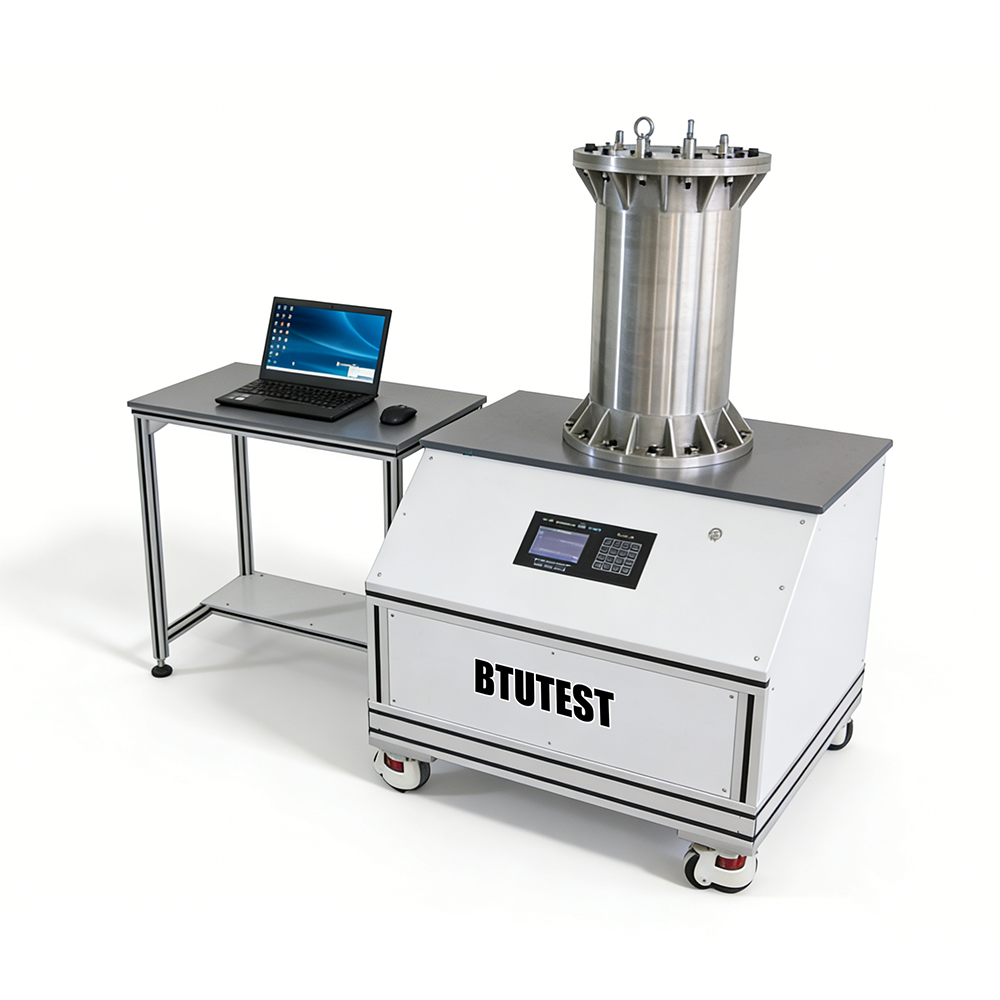

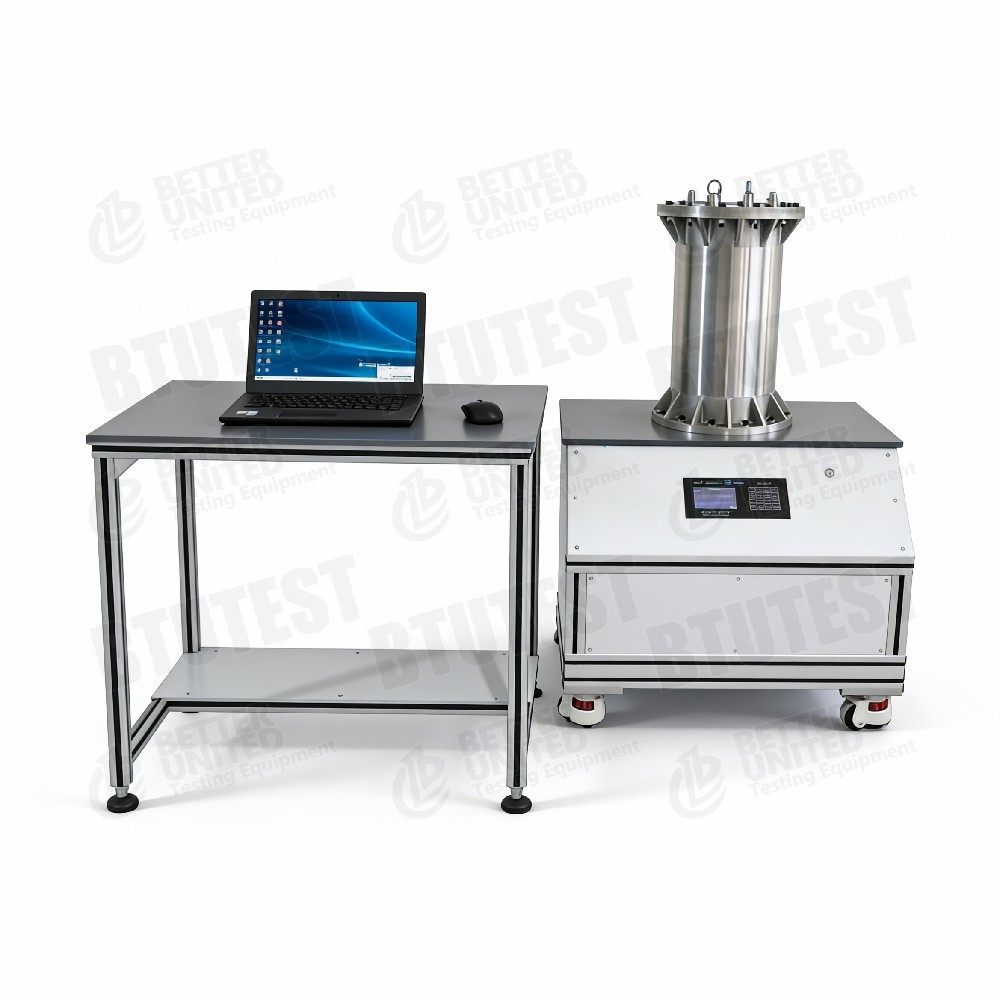

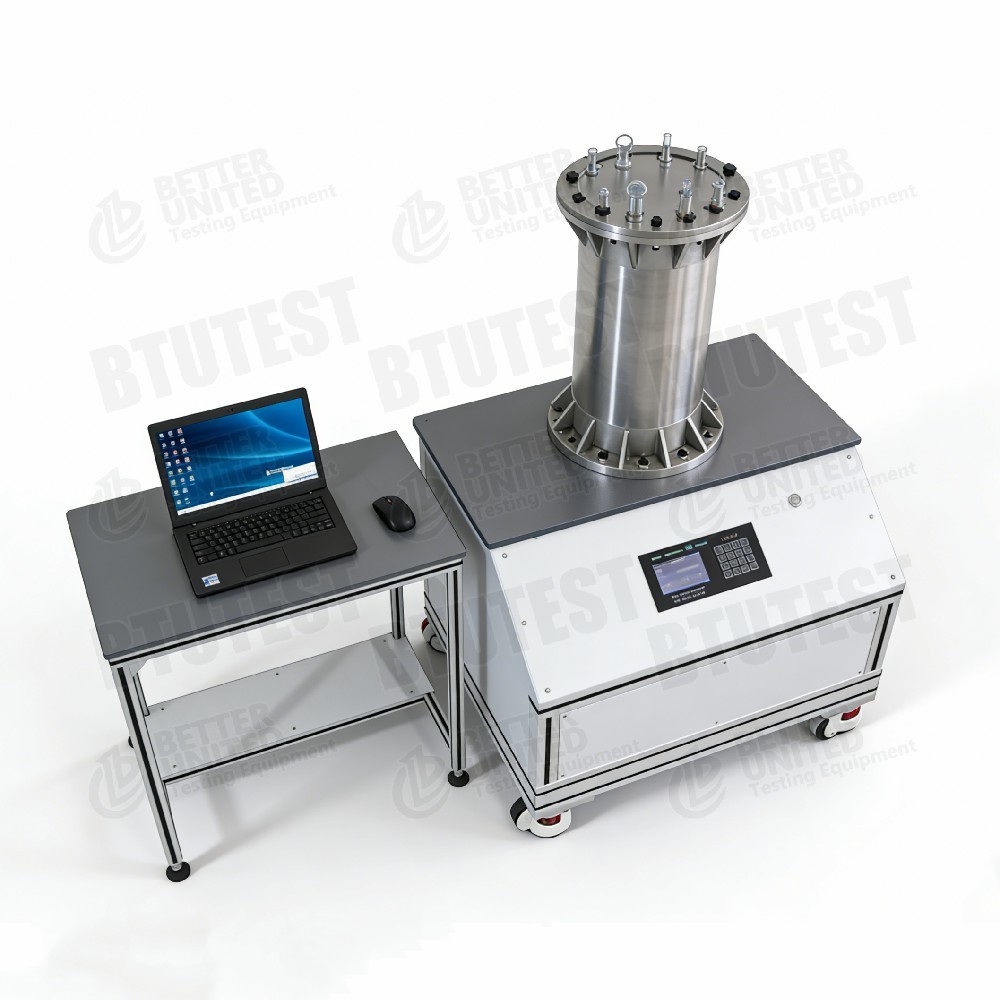

Modelo de sistema multifuncional de prueba y preparación de muestras (aparato de consolidación multifuncional)BTU-CSA-3

Descripción

Este equipo es unsistema multifuncional de preparación y prueba de muestras (aparato de consolidación multifuncional), modeloBTU-CSA-3. Se utiliza principalmente para preparar muestras de suelo homogéneas y realizar diversas pruebas de consolidación. El sistema ofrece un control de alta precisión de las condiciones de tensión y deformación, con un alto grado de automatización. Todo el proceso de prueba puede controlarse por computadora mediante servocontrol, con adquisición y análisis en tiempo real de las condiciones de la superficie de la muestra, el estado de tensión-deformación interna y la distribución interna de la presión del agua de los poros. Funciones principales:

• Preparación de muestras de suelo homogéneas.
• Prueba de consolidación de carga escalonada
• Prueba de consolidación de tasa constante de deformación (CRS)
• Prueba de consolidación de tasa constante de carga (CRL)
• Medición en tiempo real de la presión del agua intersticial en múltiples posiciones

Estándares de prueba (internacionales)

• Norma ASTM D2435(Consolidación unidimensional de suelos)
• Norma ASTM D4186(Tasa constante de consolidación de deformaciones – CRS)
• Norma ASTM D4546(Consolidación carga-descarga-recarga)
• ISO 17892‑5(Prueba de consolidación)
• BS 1377‑6(Prueba de consolidación)
• Norma ASTM D698(Prueba de compactación – relacionada con la preparación de muestras)

El equipo puede cumplir con los requisitos de estas normas para control de carga, medición de desplazamiento, monitoreo de presión de poros, etc.

Especificación

Detalle

• Integración multifunción– Puede preparar muestras homogéneas (por ejemplo, mediante compactación o moldeo por consolidación) y realizar diversas pruebas de consolidación (carga escalonada, CRS, CRL).
• Tamaño de muestra grande– Celda de presión Ø300 mm × 600 mm de altura, adecuada para suelos de grano grueso o muestras grandes, reduciendo los efectos de incrustaciones.
• Servocontrol de alta precisión– La carga, el desplazamiento y la velocidad están controlados por servociclo cerrado, con una precisión de ±0,1 % FS.
• Medición de la presión de poros en múltiples posiciones– Los sensores de presión de poro se pueden instalar a diferentes alturas en la celda de presión para monitorear la distribución interna de la presión del agua de poro, lo que es útil para un análisis de tensión efectivo en suelos saturados o no saturados.
• Amplio rango de velocidades de carga– 0,00001–9 mm/min, que cubre fluencia, consolidación lenta y carga rápida.
• Trazo largo– 600 mm, permitiendo grandes deformaciones, ensayos de consolidación o compresión.
• Tanque de recogida de agua– Capacidad de 20 L para recogida de drenaje, facilitando la medición del cambio de volumen.
• control flexible– Puede operarse mediante un interruptor electromagnético, software o panel LCD, adaptándose a las diferentes preferencias del usuario.
• Material duradero– Celda de presión fabricada en acero inoxidable 304, resistente a la corrosión para uso prolongado.

Solicitud

• Preparación homogénea de muestras.– Proporciona muestras uniformes y repetibles para pruebas posteriores triaxiales, de corte directo, de permeabilidad, etc.
• Pruebas de consolidación a gran escala– Determinar las características de consolidación de suelos de grano grueso, enrocados, rocas blandas, etc.
• Consolidación rápida de CRS/CRL– Obtener rápidamente los parámetros de consolidación, ahorrando tiempo.
• Estudios de distribución de presión de poro.– Estudiar la evolución de la presión de poro interna bajo diferentes condiciones de contorno de drenaje, verificando la teoría de consolidación.
• Arrastre a largo plazo– Mida la deformación y los cambios de presión de poro bajo carga constante para analizar el comportamiento de consolidación secundaria.
• Geotecnia ambiental– Estudiar el comportamiento de consolidación de suelos contaminados, suelos expansivos, etc.

Ventajas

• Alta precisión– Precisión de control ±0,1% FS, cumpliendo con los requisitos de investigación.
• Gran tamaño y carrera larga– Muestra de Ø300×600 mm, carrera de 600 mm, adecuada para grandes deformaciones y materiales de partículas grandes.
• Multifunción– Preparación de muestras + carga por pasos + CRS + CRL + medición de la presión de poros en múltiples posiciones: todo en un solo sistema.
• Servocontrol completamente automático– Control por ordenador, adquisición de datos en tiempo real, cálculo automático de parámetros.
• Presión de poros multiposición– Permite el estudio de la distribución espacial de la presión de los poros, a diferencia de las mediciones convencionales con un solo sensor.
• Tanque de recolección de agua de gran capacidad– 20 L, adecuado para la recogida de drenajes de ejemplares grandes.
• Operación flexible– Panel teclado + LCD + software, múltiples opciones de control.
• Construcción robusta– Bastidor de carga integral, alta rigidez, baja vibración.

Qué elegir

Seleccione este equipo o compárelo con otros modelos según los requisitos de prueba:

Flujo de proceso

Ejemplo:Preparación homogénea de muestras + prueba de consolidación CRS (con medición de presión de poros en múltiples posiciones)

• Preparación de muestras
  • Mezcle la tierra hasta alcanzar el contenido de agua objetivo y colóquela en la celda de presión (Ø300×600 mm) en capas.
  • Utilice el sistema de servocarga para compactar cada capa hasta alcanzar la densidad seca, produciendo una muestra homogénea.
  • Durante la preparación, incruste sensores de presión de poros a diferentes alturas (p. ej., a 1/4, 1/2, 3/4 de la altura de la muestra).

• Instalación y sellado
  • Instale la tapa superior, conecte el pistón de carga, el sensor de desplazamiento y los sensores de presión de poros multicanal.
  • Conecte las líneas de drenaje al tanque de recolección de agua (20 L).
  • Si se requiere saturación, realice una saturación al vacío o una saturación con contrapresión.

• Establecer parámetros de prueba
  • En el software, seleccione “módulo de consolidación CRS”.
  • Establezca una velocidad de deformación constante (por ejemplo, 0,01 mm/min).
  • Establezca la tensión axial máxima (p. ej., 20 %) o la carga axial máxima (30 kN).
  • Establezca el intervalo de adquisición de datos (por ejemplo, 1 segundo).

• Iniciar la prueba
  • El sistema de servocarga empuja el pistón hacia abajo a un ritmo constante.
  • El software registra la carga axial, el desplazamiento axial, las presiones intersticiales en múltiples posiciones y el tiempo en tiempo real.
  • Traza la curva de tensión-deformación y las curvas de presión de poro-deformación para cada sensor.

• Condición de parada
  • Se detiene automáticamente cuando se alcanza la tensión preestablecida o la carga máxima.

• Desmontaje y limpieza
  • Descargar, retirar la muestra y medir el contenido final de agua.
  • Limpie la celda de presión, los sensores de presión de poros, las líneas y el tanque de recolección de agua.

• Proceso de datos
  • Basado en la teoría CRS, el software calcula el coeficiente general de consolidación Cv (usando la presión de poro promedio o inferior).
  • Compare las respuestas de la presión de los poros a diferentes alturas para analizar los patrones de disipación de la presión de los poros.
  • Calcular el índice de compresión Cc, la presión de preconsolidación Pc, etc.
  • Exporte datos y genere un informe de prueba.

Para consolidación de carga escalonada: establezca una secuencia de carga (p. ej., 50, 100, 200, 400, 800 kPa); Registre el desplazamiento y la presión de los poros a lo largo del tiempo en cada paso de carga.
Sólo para preparación de muestras: Utilice el programa de compactación para compactar capas sin realizar una prueba de consolidación.

Resumen:El BTU-CSA-3 es un sistema de prueba y preparación de muestras multifuncional (aparato de consolidación multifuncional) que integra la preparación de muestras homogénea con varias pruebas de consolidación. Cuenta con un tamaño de muestra grande (Ø300×600 mm), carga axial de hasta 30 kN, carrera de 600 mm y admite carga escalonada, CRS, CRL y medición de presión de poro multiposición en tiempo real. La precisión del control es de ±0,1% FS, con control servo de circuito cerrado completamente automático. Es adecuado para estudiar las características de consolidación de suelos de grano grueso, enrocados y especímenes grandes, así como para preparar especímenes homogéneos. La selección debe considerar la capacidad de carga requerida, el tamaño de la muestra y la necesidad de medir la presión de poro en múltiples posiciones. Para pruebas de consolidación de rutina de tamaño pequeño, un consolidómetro más pequeño puede ser más rentable.
