Aparato triaxial de gran escala para suelos de grano grueso.

Descripción de producto

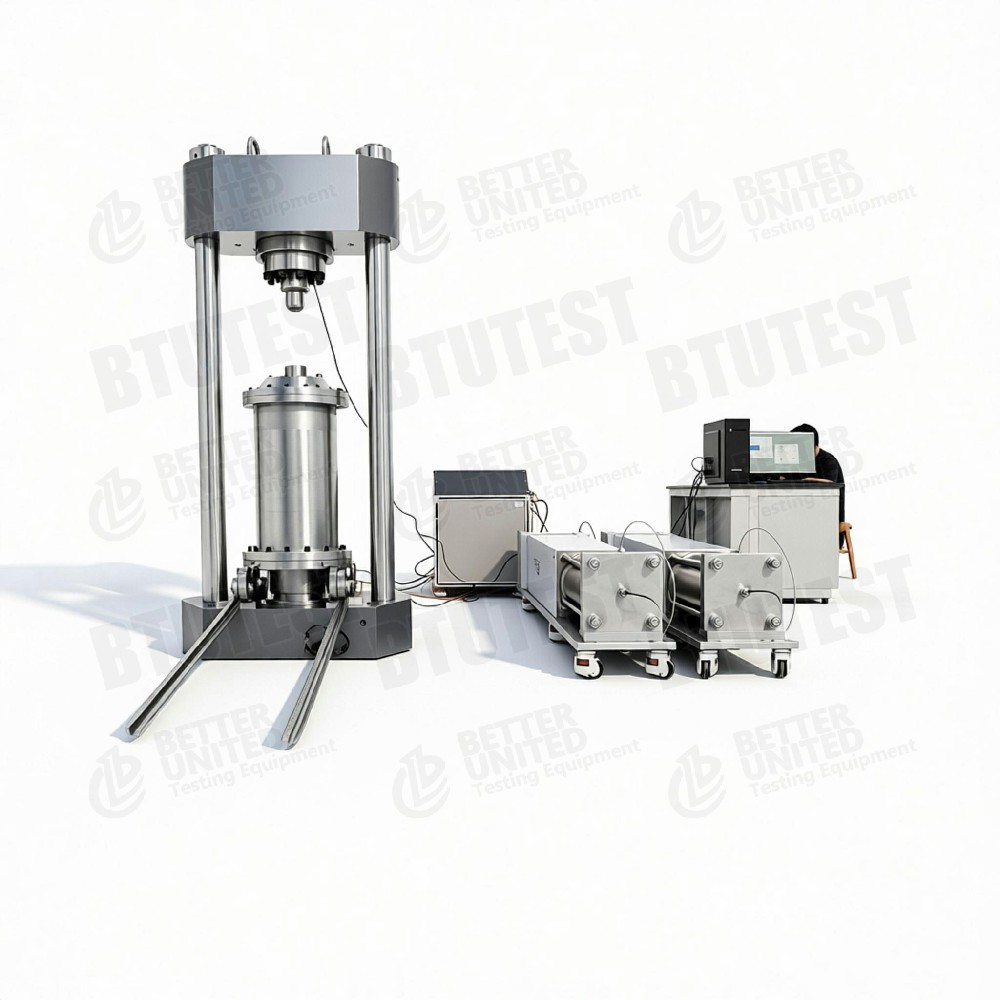

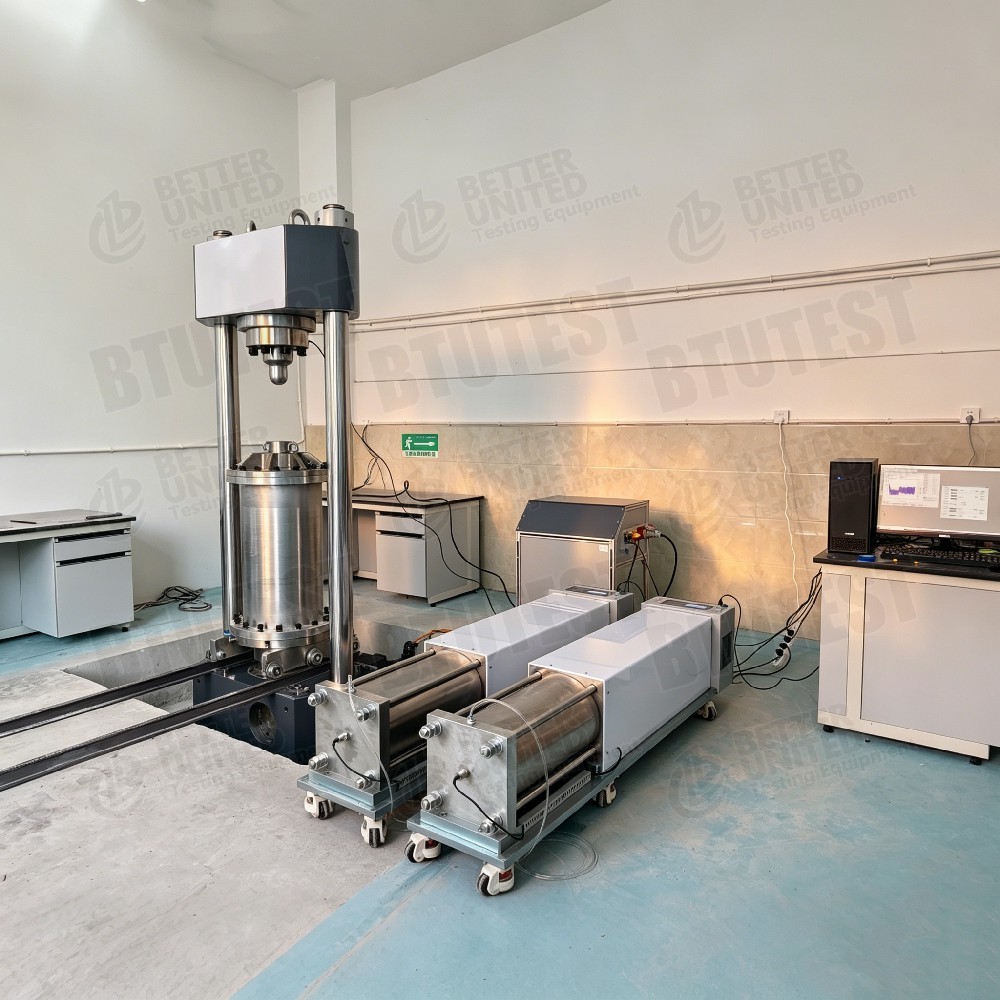

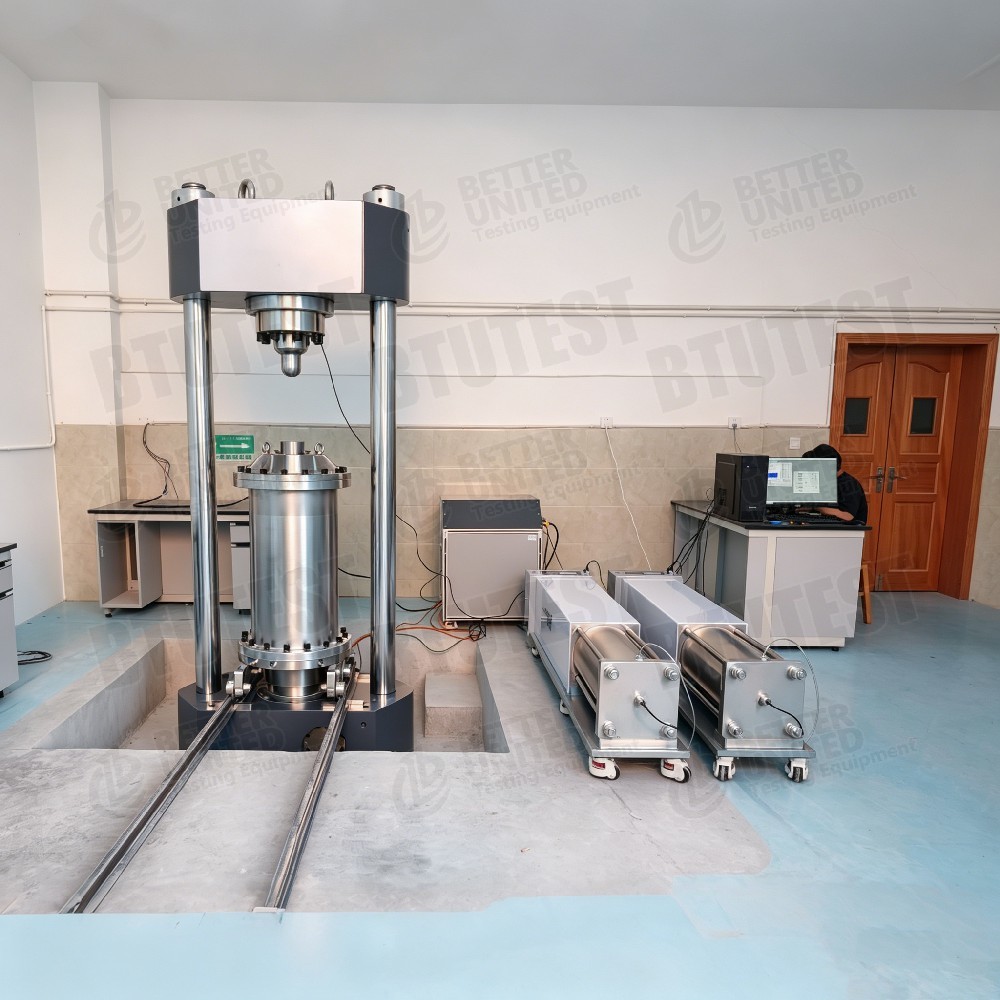

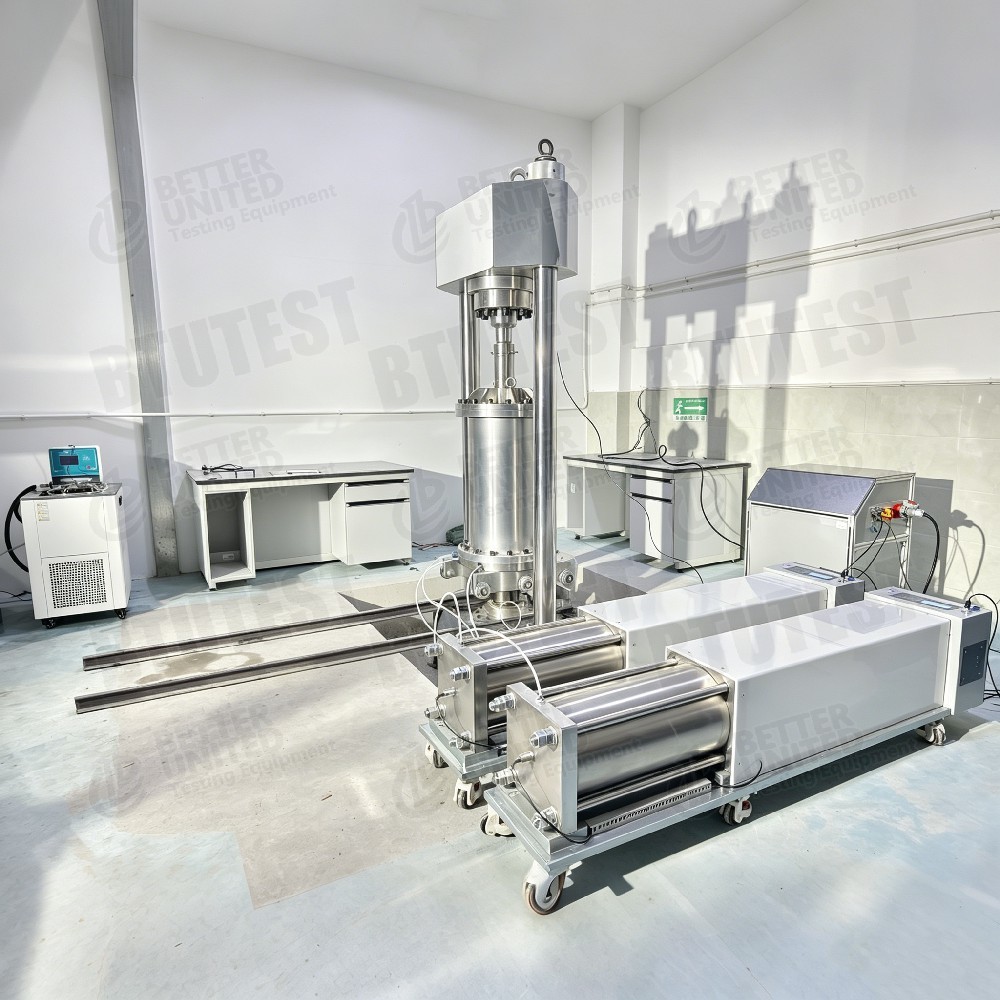

Aparato triaxial a gran escala para suelos de grano grueso

1. Descripción

Se trata de un sistema de prueba triaxial a gran escala, servocontrolado y de alto rendimiento, diseñado específicamente para pruebas triaxiales estáticas y dinámicas de geomateriales de grano grueso, incluidas gravas, enrocados, lastre de vías férreas y materiales de construcción de presas. Los equipos geotécnicos convencionales a menudo no pueden cumplir con los requisitos de prueba para estos materiales debido a la presencia de partículas grandes.
El sistema admite muestras de hasta300 mm de diámetro y 600 mm de altura, asegurando que el tamaño de la muestra sea suficiente en relación con el tamaño máximo de partícula, produciendo así parámetros de ingeniería confiables y representativos.
Las capacidades admitidas incluyen pruebas triaxiales controladas por deformación y tensión (UU, CU, CD), pruebas de trayectoria de tensión, pruebas de filtración triaxial de alta presión, consolidación de K₀, consolidación anisotrópica y carga cíclica de baja frecuencia con formas de onda definidas por el usuario (por ejemplo, ondas sinusoidales, triangulares, cuadradas, aleatorias e importadas).
El sistema está completamente automatizado mediante un software de prueba dedicado basado en Windows que realiza control, adquisición de datos y retroalimentación en tiempo real. Variables clave como la carga axial, la presión de confinamiento, la contrapresión y la tasa de carga se pueden controlar de forma simultánea, independiente y automática. Los módulos opcionales incluyen pruebas de fluencia triaxial, calibración de sensores y pruebas de suelos no saturados utilizando la técnica de traducción de ejes.
El aparato cumple con los principales estándares internacionales:ASTM D7181, ASTM D4767, ASTM D3999, BS 1377 e ISO 17892-8/9.

2. Estándares de prueba

• Norma ASTM D7181
• Norma ASTM D4767
• Norma ASTM D3999
• BS 1377
• ISO 17892-8/9

Estos cubren métodos de prueba estáticos triaxiales, triaxiales dinámicos y drenados/no drenados para suelos de grano grueso.

3. Especificación

Parámetro	Valor/rango típico
Tamaño de la muestra	300 mm de diámetro. × 600 mm de altura
Capacidad del marco de carga	1500 kN (electroservo) o 250 kN (actuador hidráulico)
Presión de trabajo de la cámara de presión	por ejemplo, 1 MPa (clasificación de seguridad > 2 × presión de trabajo)
Frecuencia de carga dinámica	Hasta 10Hz
Soporte de forma de onda	Ondas sinusoidales, triangulares, cuadradas, aleatorias, definidas por el usuario/sísmicas
Resolución de cambio de volumen	Hasta 0,001 ml (para absorción de saturación)
Fuente de alimentación	Estándar 220 V, sin compresor de aire externo ni paquete de energía hidráulica (en muchas configuraciones)
Rango de temperatura opcional	-30°C ~ +80°C
Alta presión de confinamiento opcional	Hasta 100 MPa (para estudios de pozos profundos o de hidratos)

4. Detalle

• Modos de control de carga: Carga cíclica de baja frecuencia controlada por tensión y tensión.
• Tipos de consolidación: Consolidación K₀, consolidación anisotrópica.
• Pruebas avanzadas: Filtración triaxial de alta presión, pruebas de trayectoria de tensión, triaxial verdadero (control de tensión principal independiente opcional).
• Pruebas de suelos no saturados: Técnica de traslación del eje (ATT) con rango de succión típico de 0 a 100 kPa.
• Automatización: Software dedicado para automatización total, adquisición de datos y retroalimentación en tiempo real; Mecanismos opcionales de elevación y deslizamiento de la cámara de presión motorizada para un fácil manejo de la muestra.
• Sensores: Medición de alta precisión de carga axial, desplazamiento, presión de agua intersticial, contrapresión/contrapresión y cambio de volumen.
• Complementos opcionales:
  • Elementos dobladores (onda P y onda S, configuraciones verticales y horizontales)
  • Medición de deformación local (sensores de efecto Hall o LVDT)
  • Módulo de control de temperatura (baño circulante)
  • Opción de marco de carga hidráulica (para pruebas dinámicas de alta frecuencia de 10 Hz, por ejemplo, balasto ferroviario y simulaciones sísmicas)

5. Solicitud

• Investigación sobre las propiedades técnicas de los suelos de grano grueso (gravas, enrocados, balasto de vías férreas, materiales de construcción de presas)
• Determinación de parámetros estáticos y dinámicos para presas de enrocamiento de tierra alta, subrasantes, fundaciones y proyectos de recuperación.
• Simulación de trayectoria de tensiones, caracterización de permeabilidad, evaluación del potencial de licuefacción.
• Comportamiento del suelo insaturado
• Suelos congelados, hidratos, ingeniería geotécnica profunda (con opción de alta presión)
• Gran respuesta de deformación bajo carga de ondas sísmicas.

6. Ventajas

• Tamaño de muestra grande: 300 mm × 600 mm garantiza una relación representativa del tamaño de partícula a muestra.
• Alta rigidez y alta capacidad de carga: hasta 1500 kN para ensayar suelos densos, fuertes y de grano grueso.
• Carga versátil: admite estática, dinámica, trayectoria de tensiones, K₀, consolidación anisotrópica, etc.
• Medición de alta precisión: resolución de cambio de volumen de hasta 0,001 ml para un control preciso de la saturación.
• Alta automatización: el funcionamiento controlado por software minimiza el error humano.
• Operación autónoma: la mayoría de las configuraciones no requieren compresor externo ni unidad hidráulica; Funciona silenciosamente con 220 V.
• Fuerte capacidad de expansión: opcional triaxial verdadero, control de temperatura, elementos dobladores, suelo no saturado, módulos de alta presión, etc.
• Cumple con los principales estándares internacionales.para obtener resultados mundialmente reconocidos.

7. Parámetro

8. Qué elegir (guía de configuración)

• Configuración básica: Bastidor de carga estándar (p. ej., 250 kN o 1500 kN), cámara de presión de 300 mm, adecuada para ensayos triaxiales estáticos convencionales (CU, CD) y ensayos de permeabilidad en suelos de grano grueso.
• Se requieren pruebas dinámicas: Elija marco de carga hidráulica (10 Hz) con soporte para ondas sinusoidales, sísmicas, etc. – ideal para estudios de lastre y licuefacción sísmica.
• Pruebas de suelos no saturados: Agregar módulo de control de succión de traslación de ejes.
• Se requiere un módulo de deformación pequeño: Agregue elementos dobladores (onda P/S) y sensores de tensión locales de efecto Hall.
• Camino de estrés complejo: Elija la opción triaxial verdadera (control independiente σ₁, σ₂, σ₃).
• Simulación ambiental: Agregar módulo de control de temperaturapara pruebas de temperatura congelada o elevada.
• Presión de confinamiento extremadamente alta(p. ej., roca profunda o hidratos): elija la opción de alta presión (hasta 100 MPa).

Los usuarios pueden combinar los módulos anteriores según los objetivos de investigación y el presupuesto.

9. Flujo del proceso

El documento no proporciona un diagrama de flujo específico. Un proceso típico para pruebas triaxiales de grano grueso a gran escala (inferido de las capacidades del sistema) es el siguiente:

• Preparación de muestras: Prepare un diámetro de 300 mm. × muestra de suelo de grano grueso de 600 mm de altura (p. ej., mediante compactación de capas o vibración).
• Instalación de muestras: Coloque la muestra en la base de la cámara de presión; montar piedras porosas, papel de filtro, membrana de caucho; Selle y conecte las líneas de presión de poros y contrapresión.
• Saturación: Aplicar confinamiento y contrapresión; realice un lavado con CO₂, una saturación de agua desaireada y una comprobación del valor B (≥0,95 es aceptable).
• Consolidación: Aplique la presión de confinamiento objetivo: consolidación isotrópica, K₀ o anisotrópica; grabar cambio de volumen.
• Etapa de carga:
  • prueba estática: Carga controlada por deformación o tensión controlada (tasa ajustable) hasta falla o deformación objetivo.
  • prueba dinámica: Establezca la forma de onda, la frecuencia y el número de ciclos para la carga cíclica de baja frecuencia.
  • Prueba de trayectoria de estrés: Controle simultáneamente la tensión axial y la presión de confinamiento según una ruta preestablecida.
• Adquisición de datos: Registre automáticamente la carga axial, el desplazamiento, la presión de poros, la presión de confinamiento y el cambio de volumen durante toda la prueba.
• Terminación: Parada automática cuando se alcanza la condición final (p. ej., límite de deformación, recuento de ciclos o licuefacción). Descargar y desmontar la muestra.
• Procesamiento de datos y presentación de informes.: El software traza automáticamente curvas de tensión-deformación, presión de poro versus ciclos, trayectorias de tensión efectivas, etc., y genera un informe de prueba.
