Aparato triaxial

Descripción de producto

Aparato triaxial

1. Descripción

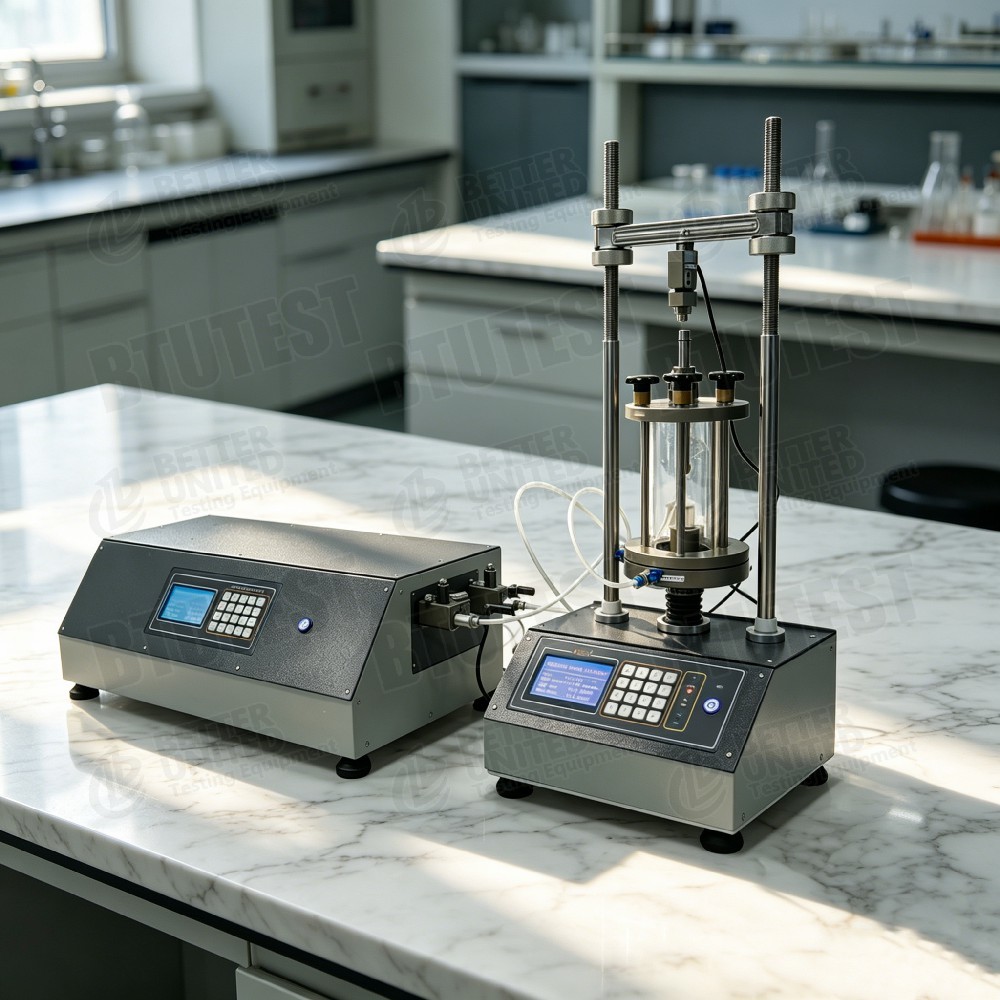

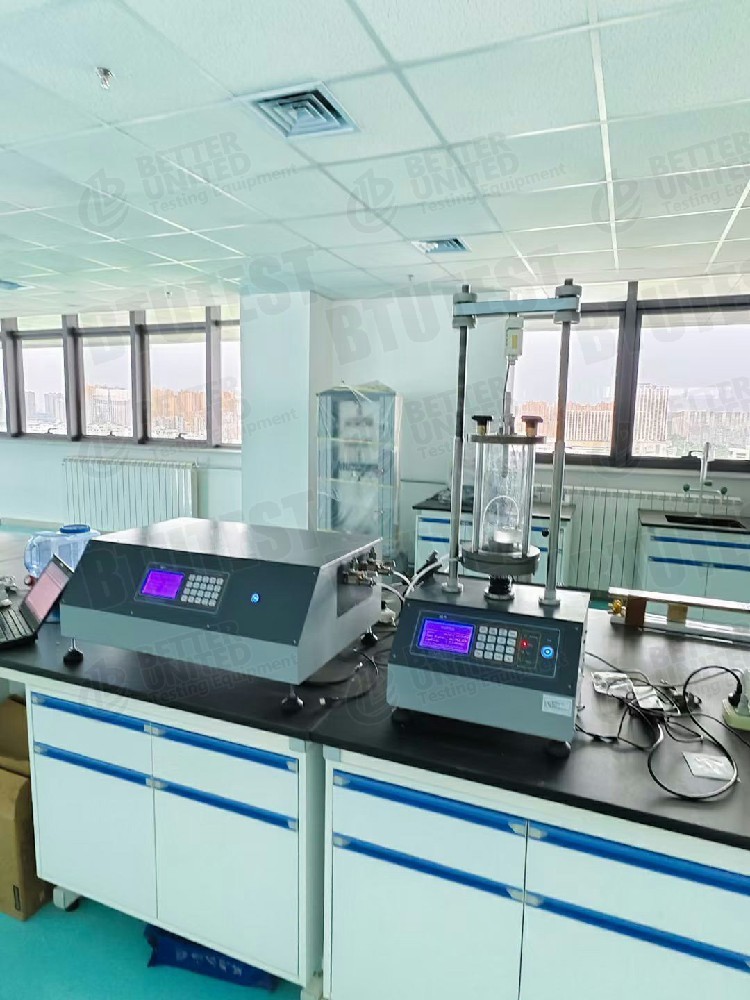

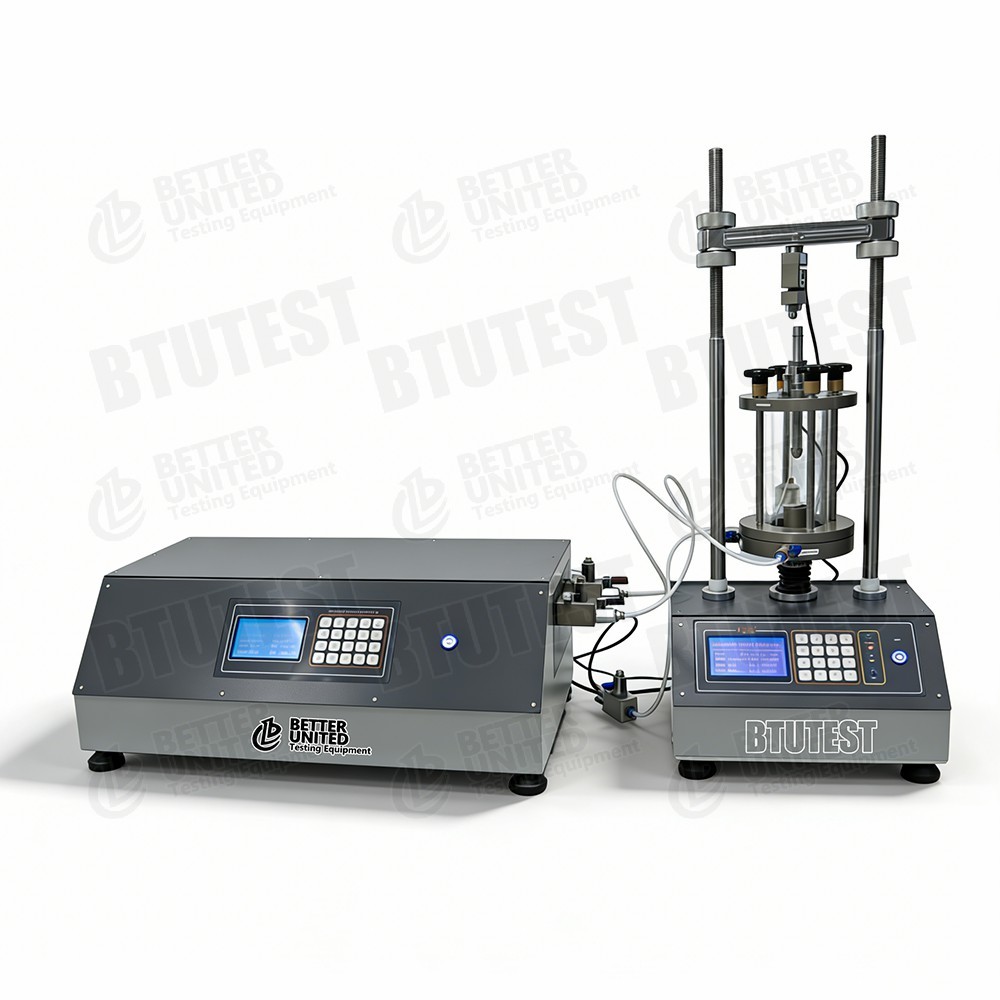

Este equipo es unAparato triaxial completamente automático (BTU-Serie TTS), que cubre los modelos TTS-1, 3, 6, 10 y 20. Se utiliza principalmente para pruebas de compresión triaxial en pruebas geotécnicas, y admite tipos de pruebas estándar como no consolidadas sin drenaje (UU), consolidadas sin drenaje (CU) y consolidadas sin drenaje (CD). El sistema está equipado con controladores de volumen de alta precisión (celda/contrapresión) y ofrece módulos de prueba profesionales opcionales (por ejemplo, consolidación k0, trayectoria de tensión, coeficiente de reacción de subrasante, módulo elástico, etc.), lo que permite un control y adquisición de datos completamente automáticos.

2. Estándares de prueba

• Norma ASTM D7181(Prueba de Compresión Triaxial Drenada Consolidada)
• Norma ASTM D4767(Prueba de compresión triaxial consolidada sin drenaje)
• Norma ASTM D2850(Prueba de compresión triaxial no consolidada y sin drenaje)
• BS 1377(Normas británicas para análisis de suelos)
• SL 237-1999(Especificación china para pruebas de suelo)

Los módulos opcionales (p. ej., k0, módulo elástico) pueden soportar los correspondientesASTMoJGSestándares.

3. Especificación (Parámetro)

4. Detalle (detalles técnicos)

• Función de tracción: TTS-10 indica explícitamente "Fuerza de tracción máxima 100 kN", lo que indica que este modelo admite carga bidireccional (compresión y tensión), adecuado para pruebas de carga de tracción o cíclicas.
• Amplio rango de velocidades de corte: TTS-3 y TTS-6 ofrecen una velocidad de corte máxima de 20 mm/min para pruebas rápidas de resistencia, mientras que un mínimo de 0,00001 mm/min se adapta a estudios de fluencia/reología.
• Controladores de volumen: Controladores independientes de celda y contrapresión, presión de 2 a 3 MPa, volumen de 60 a 100 ml, adecuados para la saturación y presurización de muestras pequeñas y medianas.
• Módulos de software enriquecidos: Además de UU, CU, CD estándar, los módulos opcionales incluyen consolidación k0, trayectoria de tensión, coeficiente de presión lateral del suelo en reposo, coeficiente de reacción de subrasante, módulo de corte, módulo elástico (modelo Duncan-Chang), etc.

5. Solicitud

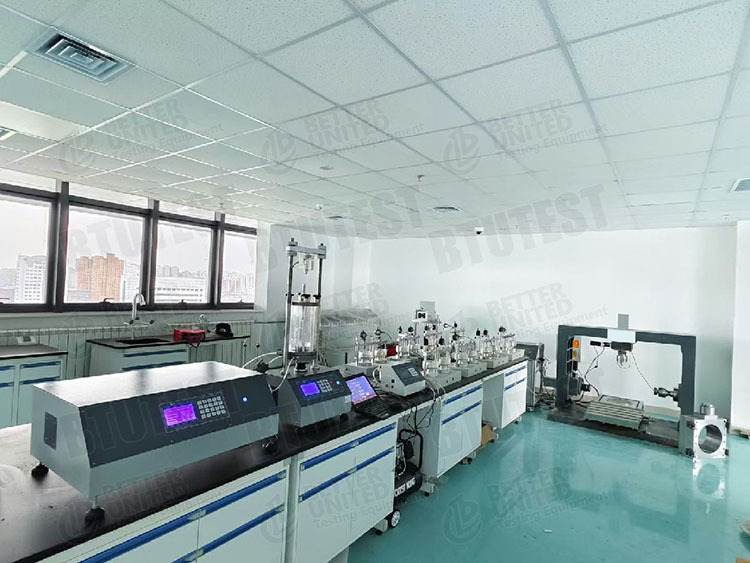

• Laboratorios de docencia e investigación.: instrucción de prueba triaxial geotécnica de rutina
• Ingeniería de cimentaciones y subrasantes.: determinación de los parámetros de resistencia al corte (c, φ)
• Análisis de estabilidad de taludes y excavaciones.: parámetros de resistencia bajo diferentes condiciones de drenaje
• Estudios de suelos blandos y suelos especiales.: módulos opcionales para coeficiente de presión lateral del suelo en reposo, coeficiente de reacción de subrasante, módulo de características
• Calibración de parámetros del modelo constitutivo geotécnico.: por ejemplo, valores E y B del modelo Duncan-Chang

6. Ventajas

• Operación completamente automática: desde la saturación, la consolidación hasta el cizallado: control y registro totalmente automatizados
• Función de tracción (TTS-10): admite pruebas de tracción, ampliando el rango de aplicaciones
• Alta velocidad máxima de corte (20 mm/min): adecuado para pruebas rápidas o cargas controladas por estrés
• Módulos opcionales ricos: un dispositivo se puede ampliar para varias pruebas avanzadas sin comprar equipos por separado
• Rentable: cubre los requisitos básicos de las pruebas triaxiales de rutina, adecuado para la configuración por lotes en laboratorios de pruebas de enseñanza o producción

7. Qué elegir (guía de selección)

8. Flujo de proceso

Según los procedimientos de prueba triaxiales estándar y las funciones de este equipo, un flujo de trabajo de prueba típico es el siguiente:

• Preparación de muestras→ preparar la muestra de suelo según las dimensiones (p. ej., Ø70×140 mm)
• Montaje y saturación→ montar la muestra, conectar los controladores de celda/contrapresión, realizar la saturación de contrapresión y la verificación B
• Consolidación (opcional)→ consolidación isotrópica o consolidación k0 (si el módulo está equipado)
• Etapa de esquila(seleccione según el tipo de prueba):
  • UU.: cizalla no consolidada y no drenada
  • CU: consolidado sin drenaje con medición de presión de poro
  • CD: consolidado drenado con medición de cambio de volumen
  • Camino del estrés(módulo opcional)
  • Pruebas de módulo elástico/cortante(opcional)
• Adquisición de datos→ registra automáticamente la fuerza axial, el desplazamiento, la presión de poros, el cambio de volumen, la presión de la celda y la contrapresión
• Postprocesamiento→ el software genera círculos de Mohr, curvas tensión-deformación, parámetros de resistencia (c, φ)
• Procedimientos adicionales del módulo opcional→ por ejemplo, coeficiente de prueba de reacción de la subrasante, coeficiente de prueba de presión lateral del suelo en reposo, realizado de acuerdo con las especificaciones correspondientes
