Sistema triaxial automático de suelo rocoso.

Descripción de producto

ModeloEn unidad- TTS-20 - ¿Qué es eso? Aparato triaxial totalmente automático

Descripción

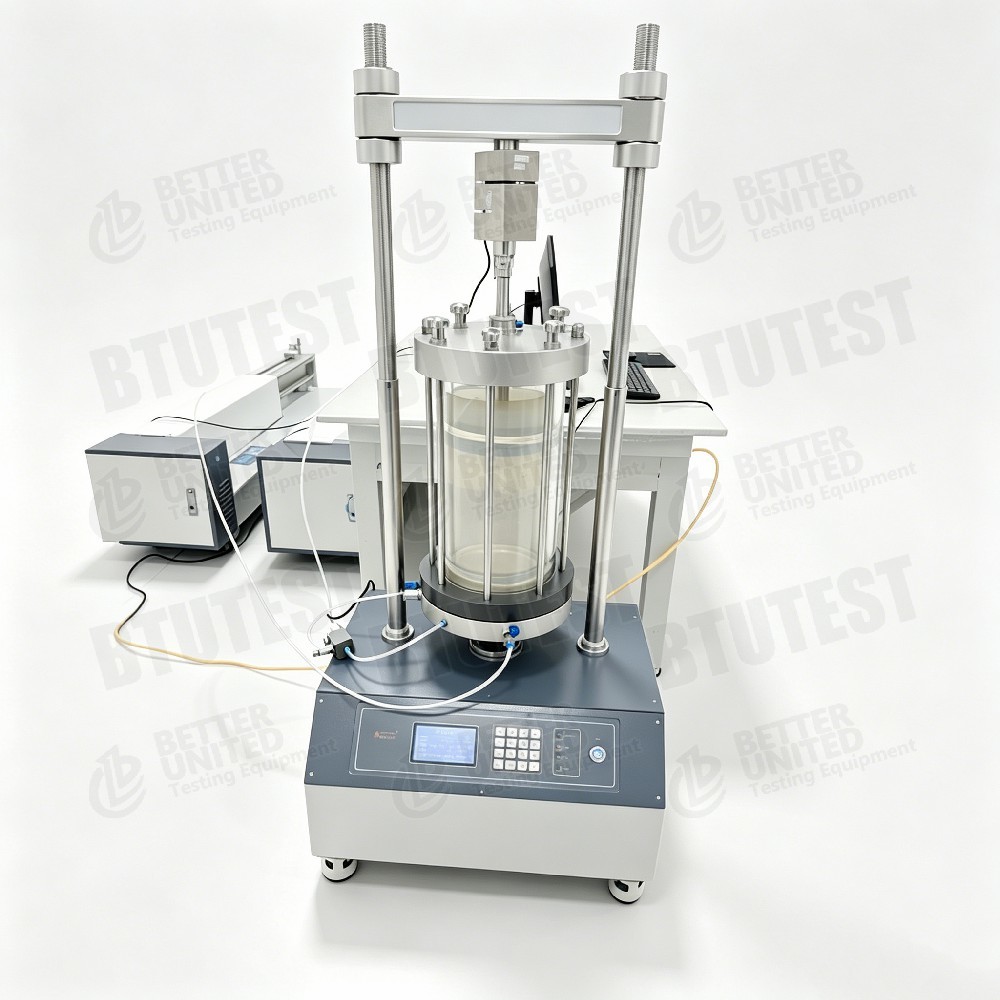

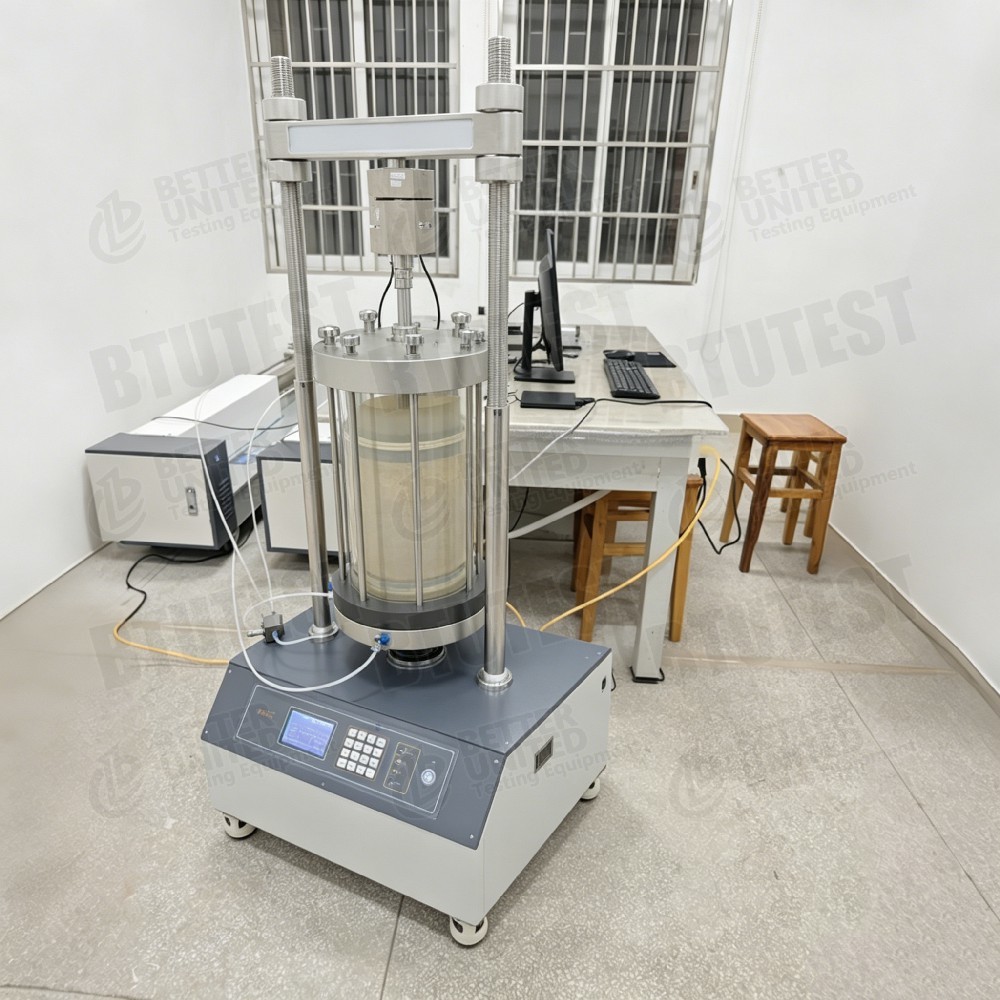

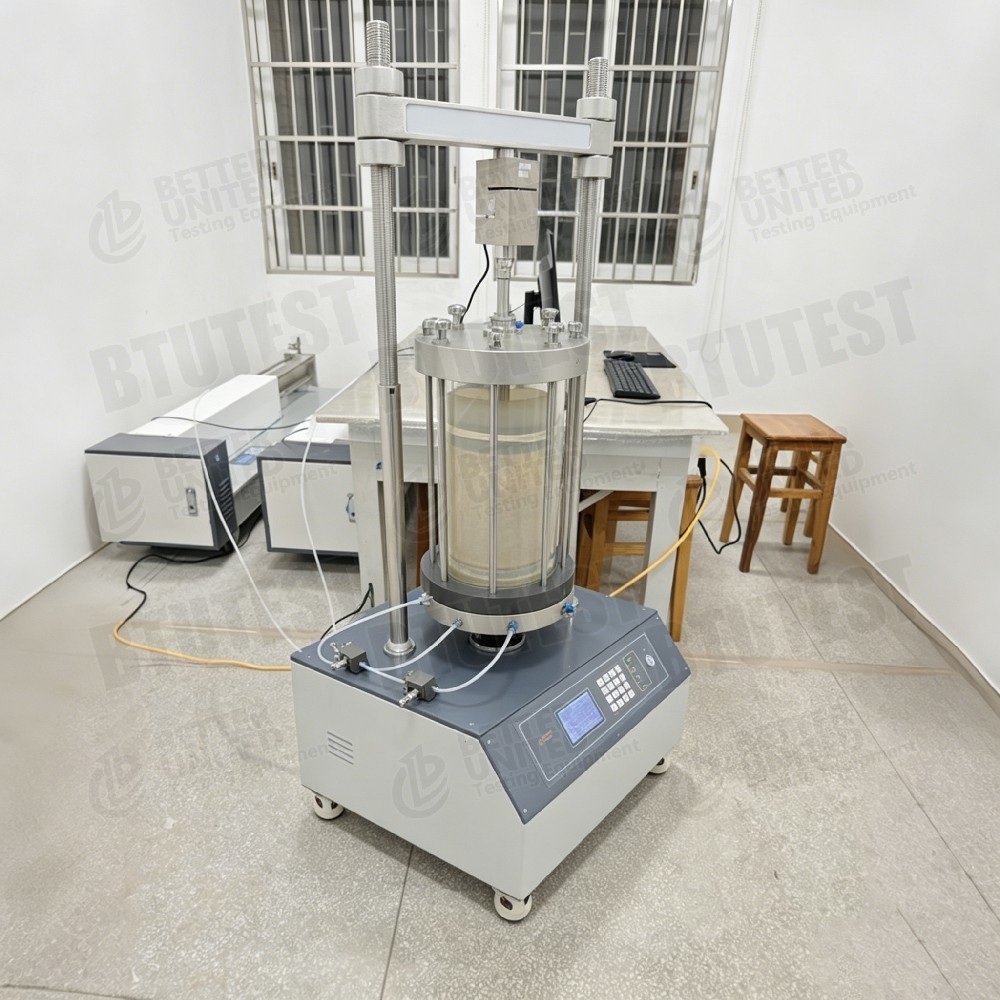

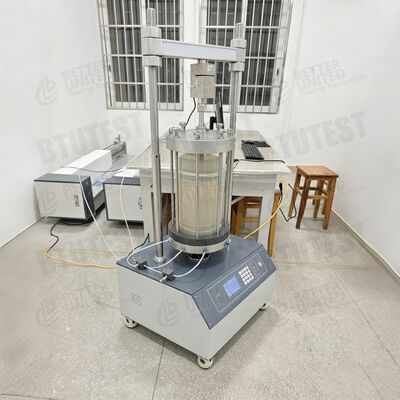

Este equipo es unSistema de ensayo triaxial de roca/suelo totalmente automático, modeloEn unidad- TTS-20 - ¿Qué es eso?, diseñado para muestras de gran tamaño (Ø200 mm × H400 mm).
Principales componentes y características:

• Cuadro de carga de dos columnasEl marco está integrado por una unidad de adquisición de datos de 4 canales, un teclado de membrana de 16 teclas, un sistema de control de velocidad de carga y un sistema de control de velocidad.y indicadores de estado LED.
• Celular triaxial¢ Presión de trabajo máxima de 3 MPa, pared lateral de vidrio orgánico transparente, tamaño de muestra Ø200×400 mm.

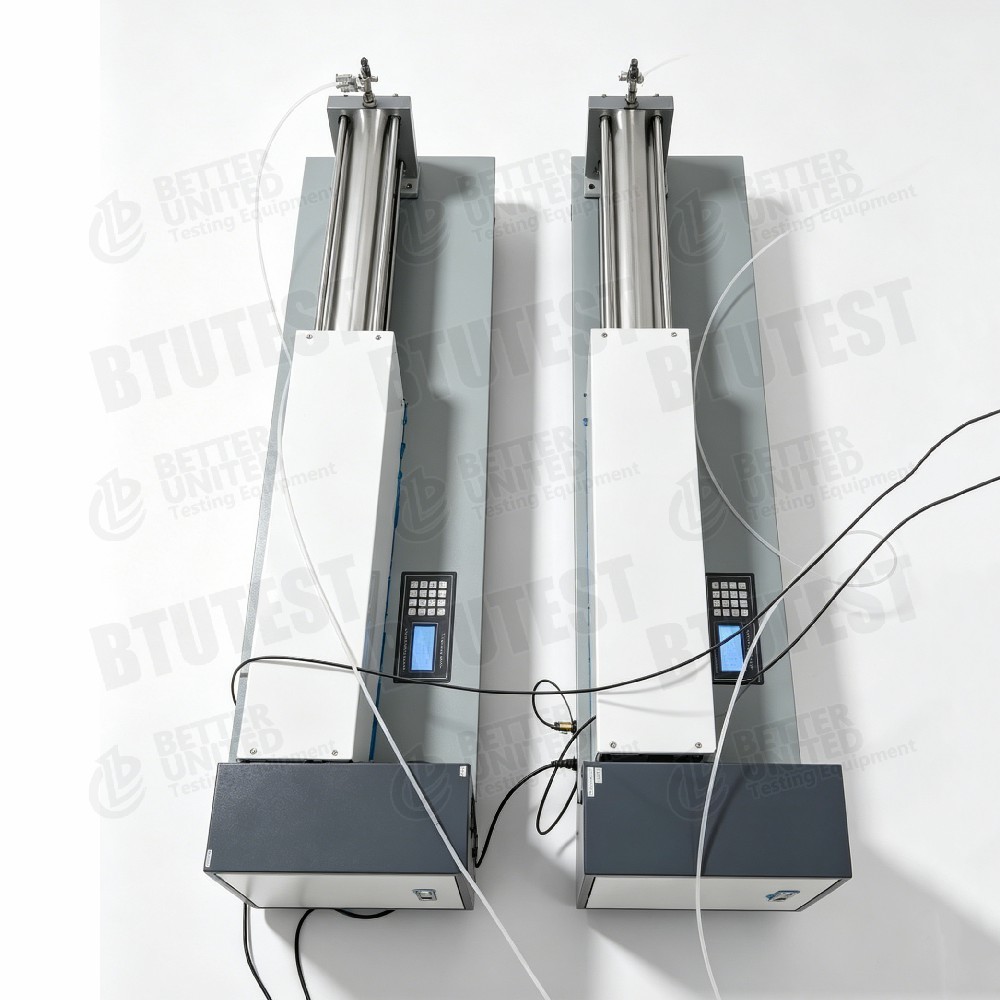

• Reguladores de volumen de presión de confinamiento / contrapresión¢ Cada 0 a 3 MPa, resolución de 1 kPa, precisión de ±0,1% FS, rango de volumen de 0 a 3000 ml, interfaz USB, protección contra sobrepresión y sobrevolumen.
• Medida del cambio de volumen / drenaje️ Rango 0~3000 ml, resolución 0,001 ml, precisión ±0,03 ml.
• Sensor de presión porosa¢ Rango de 7 MPa (el documento presenta una inconsistencia menor; se considera que 7 MPa es correcto), precisión ±0,1% FS.
• El software- Software de ensayo triaxial totalmente automático V3.11 (versión en inglés), compatible con Windows-10/11; incluye módulos para la adquisición de datos, comprobación de valores B, saturación de contrapresión,Consolidación isotrópica/anisotrópica, UU, CU (con presión de los poros), CD (con cambio de volumen), calibración del sensor y post-procesamiento (círculo de Mohr, c, φ).
• La configuración también incluye accesorios para la preparación de muestras y un sistema automático de suministro de agua.

Las normas de ensayo (internacionales)

No se enumeran normas específicas en el documento, basándose en las funciones (compresión triaxial de roca/suelo, consolidación, ensayo de drenaje/no drenaje, medición de la presión de los poros).se pueden hacer referencia a las siguientes normas internacionales (confirmar con el fabricante)::

• Las demás partidas de los componentes de las máquinas(Resistencia a la compresión triaxal de la roca)
• Las demás partidas de los componentes de las placas(ensayo triaxial consolidado sin drenaje para el suelo)
• Las demás partidas de los componentes(Ensayo triaxial de drenaje consolidado para el suelo)
• Las demás partidas(ensayo triaxial no consolidado sin drenaje para el suelo)
• Las demás partidas de los componentes de los equipos de ensayo(fuerza de compresión no limitada)
• Las demás partidas(Permeabilidad, si está equipada)
• Métodos sugeridos por la ISRM(Ensayo triaxial de roca)
• Se aplican las siguientes condiciones:(ensayos geotécnicos triaxiales)

Para los núcleos de roca de gran diámetro (Ø200 mm),Las demás partidas(fuerza triaxal de la roca) también es relevante.

Detalle

• Gran capacidad de muestrasEl Ø200×400 mm permite el ensayo de suelos de grano grueso, rocas blandas o rocas rotas, reduciendo los efectos de escala.
• Medición de volumen de alta precisión resolución de 0,001 ml y precisión de ±0,03 ml, adecuado para ensayos de consolidación y permeabilidad de alta precisión.
• Controladores dobles¢ Reguladores de presión de confinamiento y de contrapresión separados, cada uno con un volumen de 3000 ml, que permiten ensayos de larga duración o carga en varias etapas.
• Diseño integrado del bastidor de carga¢ teclado de adquisición y control incorporado, eliminando los controladores externos y reduciendo el desorden y el espacio de los cables.
• Funciones de software completas¿Qué quieres decir?
  • Verificación del valor B, saturación de la contrapresión
  • Consolidación isotrópica / anisotrópica
  • UU, CU (presión de los poros), CD (cambio de volumen)
  • Planificación automática del círculo de Mohr, cálculo de la cohesión (c) y el ángulo de fricción (φ)
  • Gráficos con doble eje Y, hasta 3 ventanas simultáneas
  • Zoom de datos, copia, guardar, imprimir
• Protección automática Desactivación por sobrepresión y sobrevolumen.

Especificación

• Mecánica de rocasLa resistencia a la compresión triaxal, el módulo de deformación, la relación de Poisson, los parámetros de resistencia (c, φ).
• Mecánica del suelo¢ Pruebas triaxiales consolidadas de drenaje/no drenaje en suelos de grano grueso, relleno rocoso, roca desgastada.
• Ingeniería a gran escala¢ Proyectos de muestras de gran tamaño.
• Barreras de relaves Evaluación de las propiedades mecánicas y de la licuefacción de la arena de relaves (si se añade el módulo dinámico).
• Geotecnia energéticaEl comportamiento de las rocas de los reservorios de hidratos de gas y de las reservas geotérmicas
• Enseñanza e investigación- Laboratorios de mecánica de rocas y suelos en universidades e institutos de investigación.

Ventajas

• Gran capacidad de muestrasØ200×400 mm representa mejor los materiales de grano grueso, correspondiendo a las gradaciones reales de ingeniería.
• Control de volumen de alta precisiónLa resolución de 0,001 ml en el rango de 3000 ml es ideal para la medición de cambios de volumen de alta precisión.
• Cuadro de carga integrado¢ Diseño compacto con adquisición y control incorporados, menos dispositivos externos.
• Amplio rango de velocidad de carga- 0,00001 ~ 9,99999 mm/min, adecuado tanto para el rastrillo (muy lento) como para el corte rápido.
• Controladores dobles independientes¢ Control de la presión de confinamiento y de contrapresión por separado, lo que permite trayectorias de esfuerzo complejas (por ejemplo, consolidación anisotrópica).
• Software fácil de usarInterfaz en inglés, combinación modular, círculo de Mohr automático y generación de informes, soporta Windows- 10/11.
• Protección de la seguridad Parada automática en caso de sobrepresión/sobrecarga.
• Extensibilidad- Control de tensión opcional, control de temperatura, módulos de carga dinámica.

Qué elegir

Seleccionar la configuración basada en los requisitos:

• Tamaño del espécimenPara los núcleos convencionales (Ø50-100 mm), elegir un modelo de célula más pequeño.

• Fuerza axial máximaLa roca blanda o el suelo: 50-100 kN pueden ser suficientes; la roca dura o el relleno de roca: 200 kN es más apropiado.

• Intervalo de presión límitePara la mayoría de los ensayos geotécnicos es suficiente con 3 MPa; las rocas profundas requieren una presión de confinamiento más alta (por ejemplo, 30 MPa).

• Necesidad de controlar el estrésEl software básico es controlado por la tensión. Para las pruebas de trayectoria de tensión (por ejemplo, consolidación k0, creep), añadir la opción de control de tensión.

• Control de la temperaturaPara el suelo congelado o la roca de alta temperatura, pregunte sobre la actualización del control de temperatura.

• PresupuestoSi no se necesitan ejemplares de tal tamaño, opte por modelos más pequeños (por ejemplo, Ø100 mm o Ø61,8 mm) para reducir los costes.

Flujo del proceso

Ejemplo: ensayo de compresión triaxial de rocas (drenado / tipo CD)

• Preparación de las muestras- Perforar o cortar el núcleo de roca Ø200×400 mm; moler los extremos planos y lisos; medir las dimensiones y el peso.

• Instalación de muestras¢ Colocar la muestra en el pedestal de la célula triaxial; aplicar un tubo o una membrana de goma contractiva por calor; instalar un LVDT axial y tensiónímetros circunferenciales (si es necesario).conectar las líneas de confinamiento y contrapresión.

• Saturación (si es necesario)¢ Aplicar contrapresión (por ejemplo, 0,5 MPa) utilizando el controlador de contrapresión; realizar el lavado de CO2 o la saturación de agua desaireada hasta que el valor B sea ≥ 0.95.

• ConsolidaciónPara la consolidación isotrópica, mantener la presión de confinamiento constante; para la consolidación anisotrópica, también aplicar la tensión de desviación axial.Registre el cambio de volumen (a través de una línea de drenaje o un controlador de volumen) hasta que se estabilice.

• El corte de peloEl software registra automáticamente la carga axial, el desplazamiento, la presión de confinamiento, la presión de los poros (si no está drenada),y cambio de volumen (si se drena). Impresión en tiempo real de las curvas de tensión-deformación.

• Finalización del ensayo- Detener la carga cuando la tensión axial alcance un valor preestablecido (por ejemplo, 15%) o la carga caiga al 70% del pico.

• Procesamiento de datosEl software calcula automáticamente la resistencia máxima, el módulo elástico (E), la relación de Poisson (ν) para cada presión de confinamiento.el software dibuja círculos de Mohr y calcula c y φ. Genera el informe de prueba (exportable a Excel o Word).

• LimpiezaLimpie la celda triaxial y las líneas; reponga el agua desaireada.

Nota para los ensayos de suelo: para los ensayos de CU en suelos blandos saturados, se debe registrar la presión de los poros durante el corte.Los módulos de software incluyen estas opciones.

Resumen:El BTU-TTS-20 es un sistema de ensayo triaxial totalmente automático para muestras geotécnicas de gran tamaño, que ofrece una alta precisión.Es adecuado para estudios de mecánica de rocas y suelos que requieren representación de gradación de campo o ensayo de grandes partículos.
