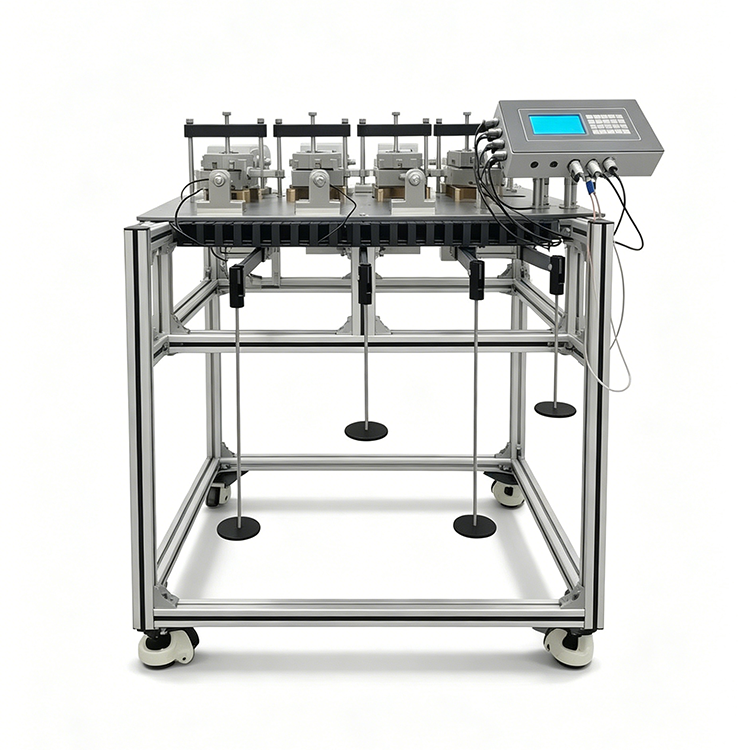

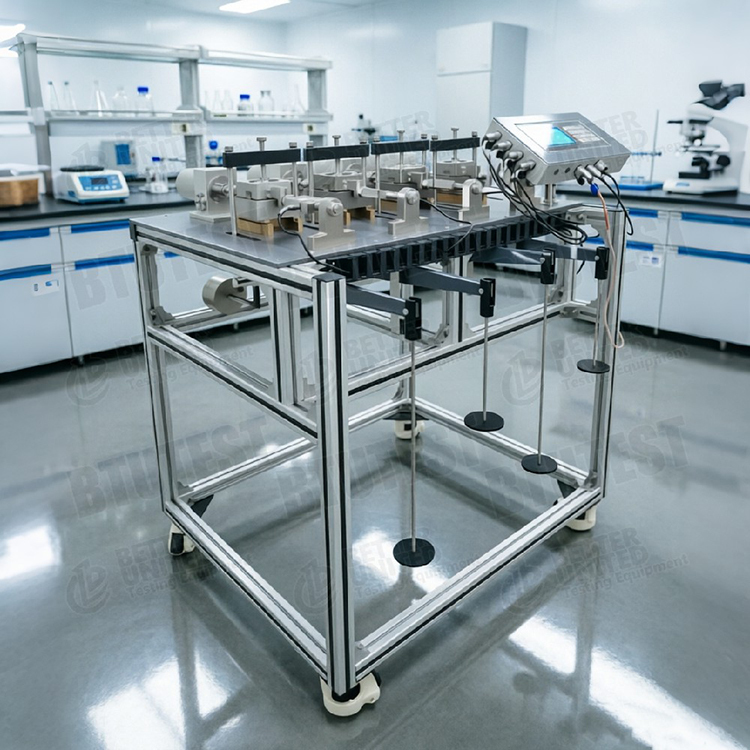

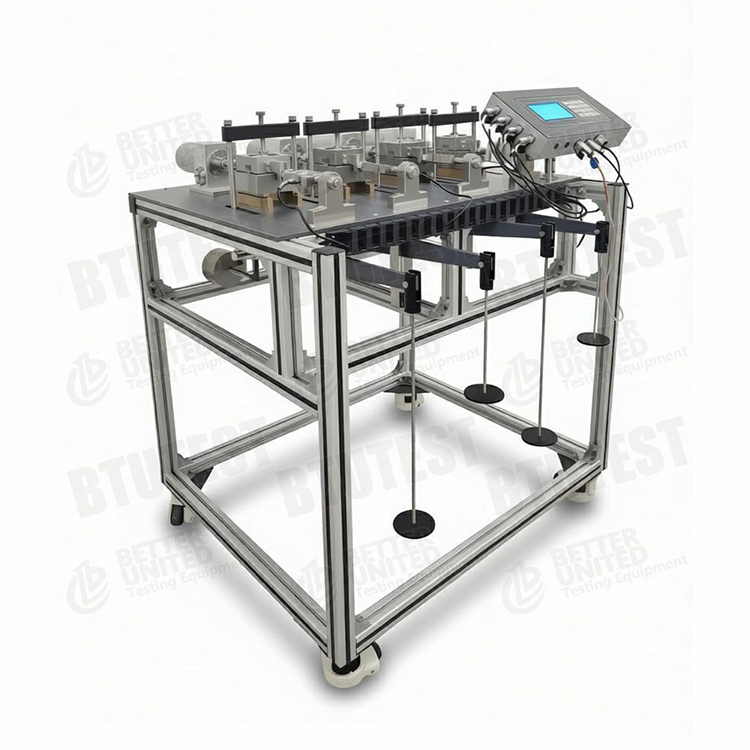

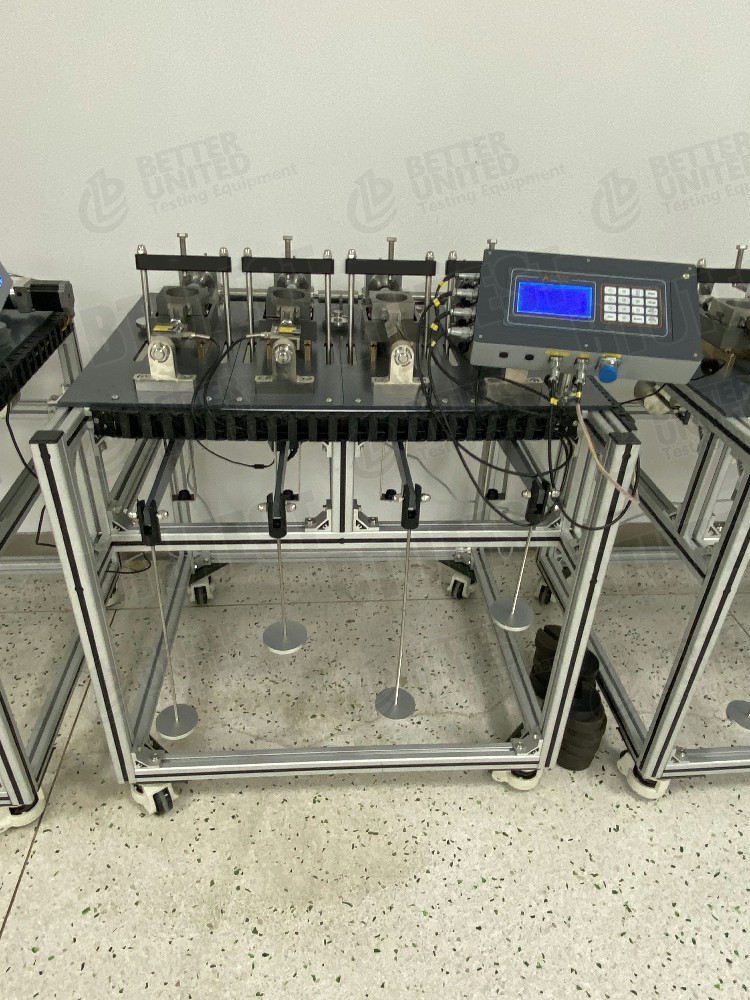

Aparato de corte directo de cuatro unidades

Descripción de producto

Aparato de corte directo de cuatro unidades

Modelos:BTU‑DDS‑4 /BTU‑DDS‑4A /BTU-DDS-4Q

Descripción

Esta serie consta deaparatos de corte directo de cuatro unidadesSe utiliza para determinar los parámetros de resistencia al corte (ángulo de fricción interna φ y cohesión c) de los suelos. Hay tres modelos disponibles:



·BTU‑DDS‑4: Aparato básico de corte directo de cuatro unidades (registro manual o lectura de medidor externo).

·BTU‑DDS‑4A: Aparato de corte directo para adquisición automática de datos de cuatro unidades, equipado con un registrador de datos y software Windows para la adquisición y el procesamiento automático de datos.

·BTU-DDS-4Q: Aparato de corte directo automático de cuatro unidades con carga neumática (reemplaza la carga por palanca) y control avanzado.



Características comunes:

· Tamaño de la muestra: Φ61,8 mm × H20 mm (anillo de corte estándar).

· Velocidad de corte: 0,00001 – 6 mm/min, ajuste continuo.

· Desplazamiento máximo de cizalla: 8 mm.

· Cuatro células de carga para medir la fuerza de corte horizontal.

· Las principales diferencias entre los modelos están en el método de carga, el método de control y la capacidad de adquisición de datos.

Estándares de prueba (internacionales)

·Norma ASTM D3080(Método de prueba estándar para la prueba de corte directo de suelos)

·ISO 17892‑10(Ensayos geotécnicos – Ensayo de corte directo)

·BS 1377‑7(Norma británica – Prueba de corte directo)

·JGS 0561(Método japonés de prueba de corte directo)

·GB/T chino 50123‑2019(Estándar para métodos de prueba de suelos)



Los tres modelos pueden cumplir con los requisitos básicos de velocidad de corte, tamaño de muestra y rango de tensión normal especificados en las normas anteriores.

Especificación

Parámetro	BTU‑DDS‑4	BTU‑DDS‑4A	BTU-DDS-4Q
Nombre del instrumento	Aparato de corte directo de cuatro unidades	Aparato de corte directo de adquisición automática de cuatro unidades	Aparato de corte directo automático de cuatro unidades
Tamaño de la muestra (mm)	Φ61.8×H20	Φ61.8×H20	Φ61.8×H20
Velocidad de corte (mm/min)	0,00001 – 6 (continuo)	0,00001 – 6 (continuo)	0.00001 – 6
Método de carga	Carga de palanca (relación de palanca 12:1)	Carga de palanca (12:1)	Carga neumática
método de control	Teclado de membrana de 16 teclas + LCD 240×128	Teclado de membrana de 16 teclas + LCD 240×128	Teclado de membrana de 16 teclas + LCD 240×128
Máx. desplazamiento de corte	8mm	8mm	8mm
Presión de consolidación (kPa)	0‑50‑100‑200‑300‑400 (pesos escalonados)	0‑50‑100‑200‑300‑400 (pesos escalonados)	25‑400 (ajustable continuamente mediante presión de aire)
Sensores	4 celdas de carga	4 celdas de carga	4 celdas de carga
Adquisición de datos	Ninguno (lectura manual)	Registrador de datos + software de adquisición/procesamiento de Windows	adquisición automática + software



Nota: Tanto DDS‑4A como DDS‑4Q tienen adquisición de datos automática; la principal diferencia es el método de carga. DDS‑4 es manual/semiautomático (sin software).

Detalle

·Estructura de cuatro unidades– Se pueden probar cuatro cajas de corte simultáneamente; Cada caja de corte mide de forma independiente la fuerza de corte horizontal a través de su propia celda de carga.

·velocidad de corte– 0,00001‑6 mm/min continuamente ajustable, que abarca desde corte lento (0,02‑0,05 mm/min) hasta corte rápido (0,8‑1,2 mm/min) y también es adecuado para corte cíclico.

·Células de carga– Reemplazar los anillos de fermentación tradicionales; Proporciona salida eléctrica directa con alta precisión (±0,1% FS), lo que facilita la adquisición automática de datos.

·Desplazamiento máximo de corte 8 mm– Cumple con los requisitos convencionales de prueba de corte directo (normalmente hasta 6 mm o 10 % del diámetro).

·Presión de consolidación–

o DDS‑4 / 4A: Carga de palanca (12:1) con pasos de presión fijos (0, 50, 100, 200, 300, 400 kPa) mediante pesas.

o DDS‑4Q: Carga neumática, continuamente ajustable de 25 a 400 kPa, sin necesidad de cambiar pesos; permite cualquier valor de presión intermedio.

·método de control– Todos los modelos utilizan un teclado de membrana + LCD no táctil (240×128) para configurar la velocidad de corte, inicio/parada, etc.

·Adquisición de datos (solo DDS‑4A / 4Q)–

o Registrador de datos externo conectado a las 4 células de carga.

o El software de Windows (software de adquisición y procesamiento de BTU) muestra curvas de fuerza de corte y desplazamiento en tiempo real, guarda datos automáticamente y exporta a Excel.

o Módulo de posprocesamiento: traza la envolvente de resistencia a partir de las tensiones cortantes máximas en diferentes tensiones normales y calcula cy φ.

Solicitud

· Ensayos geotécnicos de rutina: determinación de la resistencia al corte de suelos cohesivos, limos, arenas, etc.

· Análisis de estabilidad de taludes: proporciona parámetros cy φ.

· Evaluación de la capacidad de carga: proporciona parámetros de resistencia para el diseño de cimentaciones superficiales y profundas.

· Ingeniería de relleno: control de calidad de los materiales de relleno.

· Laboratorios docentes: cursos universitarios de laboratorio de mecánica de suelos.

· Aplicaciones de investigación: ensayos de corte cíclico (degradación de la resistencia bajo carga cíclica); El modelo de carga neumática (DDS‑4Q) permite una tensión normal continuamente variable para simular diferentes profundidades.

Ventajas

·Configuración de cuatro unidades– Cuatro tensiones normales diferentes ensayadas simultáneamente; cuatro veces la eficiencia de un aparato de una sola unidad.

·Amplio rango de velocidad de corte continuo– Cumple con varios estándares de prueba (corte lento, corte rápido, corte cíclico).

·Células de carga– Alta precisión (0,1% FS), mucho mejor que los anillos de fermentación tradicionales (normalmente 1% FS).

·Carga de palanca (DDS‑4/4A)– Sencillo, fiable, sin necesidad de energía y de bajo coste.

·Carga neumática (DDS‑4Q)– Tensión normal continuamente ajustable, sin cambios de peso, simula trayectorias de presión arbitrarias, mayor automatización.

·Adquisición y procesamiento automático (4A/4Q)– Reduce el error humano, calcula automáticamente cy φ, genera informes, ahorra tiempo.

·Marco ligero– Construcción en perfil de aluminio (del documento anterior), resistente a la corrosión, con ruedas.

·Pantalla no táctil– Apto para ambiente de laboratorio (resiste tierra y agua, puede operarse con guantes).

Qué elegir

Seleccione el modelo según los requisitos de prueba:



Requisito	Modelo recomendado	Razón
Presupuesto limitado, sólo demostración didáctica o pocas pruebas, lectura manual aceptable.	BTU‑DDS‑4	Modelo básico, sin adquisición automática, menor costo
Investigación de rutina o control de calidad, necesitan adquisición y procesamiento automático de datos.	BTU‑DDS‑4A	Carga de palanca + adquisición automática, buena relación costo-rendimiento
Necesita tensión normal continuamente variable (por ejemplo, fuerza a varias presiones)	BTU‑DDS‑4Q	Carga neumática, presión continuamente ajustable, sin pesas
Prueba de corte cíclico	DDS‑4A o 4Q	Requiere software que admita el modo de corte cíclico (consulte la versión del software)
Quiere eliminar por completo el manejo de peso, mayor automatización	DDS‑4Q	Carga neumática con control de presión programable.
Sólo son suficientes los pasos de presión fija y cizallamiento rápido/lento convencionales	DDS-4A	La carga por palanca tiene un costo menor y aún proporciona adquisición automática



Nota: Aunque el DDS‑4 podría actualizarse posteriormente con un registrador de datos, generalmente es más económico comprar DDS‑4A o 4Q directamente.

Flujo de proceso

Ejemplo usandoBTU‑DDS‑4A(carga de palanca + adquisición automática):



1.Preparación de muestras

o Corte el suelo no perturbado o prepare muestras remodeladas utilizando anillos de corte de Ø61,8×20 mm. Prepare al menos 4 muestras (para 4 niveles de tensión normales, por ejemplo, 50, 100, 200, 400 kPa).

o Sature (remoje) si es necesario o mantenga el contenido de agua natural.



2.Instalación de muestras

o Coloque el anillo con la muestra en la caja de corte inferior y alinéelo con la caja superior.

o Instalar piedra porosa y pistón de carga.

o Coloque el conjunto de carga de la palanca y aplique pesos de acuerdo con la tensión normal objetivo (relación de palanca 12:1; calcule la masa requerida).



3.Establecer parámetros

o Utilice la pantalla LCD y el teclado para configurar la velocidad de corte (por ejemplo, 0,8 mm/min para corte rápido).

o Establecer el límite de desplazamiento de corte (por ejemplo, 6 mm).

o En el software de adquisición, ingrese la identificación de la muestra, la tensión normal, la velocidad de corte, etc.



4.empezar a esquilar

o Arrancar el motor para mover la caja de corte horizontalmente.

o Las células de carga miden continuamente la fuerza de corte; El sensor de desplazamiento registra el desplazamiento.

o El software muestra curvas de desplazamiento de tensión cortante en tiempo real para los cuatro canales.



5.Condición de parada

o Cuando se alcanza el desplazamiento de corte preestablecido (por ejemplo, 6 mm) o la tensión de corte cae significativamente después de un pico, el motor se detiene automáticamente (el software puede establecer condiciones de parada).



6.Repetir o continuar

o Retirar pesos, sacar muestras, limpiar cajas de corte.

o Las cuatro unidades se ejecutan simultáneamente: se realizan cuatro pruebas de estrés normales diferentes en paralelo (asumiendo un control independiente, generalmente todas se ejecutan al mismo tiempo).



7.Proceso de datos

o El software registra automáticamente el esfuerzo cortante máximo para cada muestra.

o Ingrese las cuatro tensiones normales (σ) y la tensión de corte máxima correspondiente..

o El software traza automáticamente puntos de dispersión τ‑σ, ajusta una línea recta, calcula la cohesión c (intersección) y el ángulo de fricción interna φ (pendiente).

o Genera un informe de prueba (incluidas curvas, valores c, φ) y puede exportarlo a Excel.



8.Limpieza y mantenimiento

o Limpiar cajas de corte, celdas de carga, piedras porosas.

o Comprobar la palanca y los componentes de transmisión; descargue las pesas cuando no esté en uso durante períodos prolongados.



ParaDDS‑4Q(carga neumática):

· No es necesario agregar pesos manualmente. Ajuste la presión normal deseada mediante un regulador de presión (por ejemplo, cualquier valor como 30, 60, 120, 240 kPa, etc.).

· El paso "aplicar pesos" se reemplaza por "establecer la presión del aire y estabilizar".

· Todos los demás pasos son los mismos que para DDS‑4A.



Resumen:La serie BTU‑DDS‑4/4A/4Q ofrece una línea completa de productos desde operación manual básica hasta carga neumática completamente automática. El DDS‑4 es adecuado para aplicaciones de presupuesto limitado, el DDS‑4A ofrece la mejor relación coste-rendimiento con adquisición automática y el DDS‑4Q es ideal para investigaciones avanzadas que requieren tensión normal continuamente variable. Los usuarios deben seleccionar el modelo apropiado según la frecuencia de las pruebas, los requisitos de automatización y el método de carga normal preferido.
