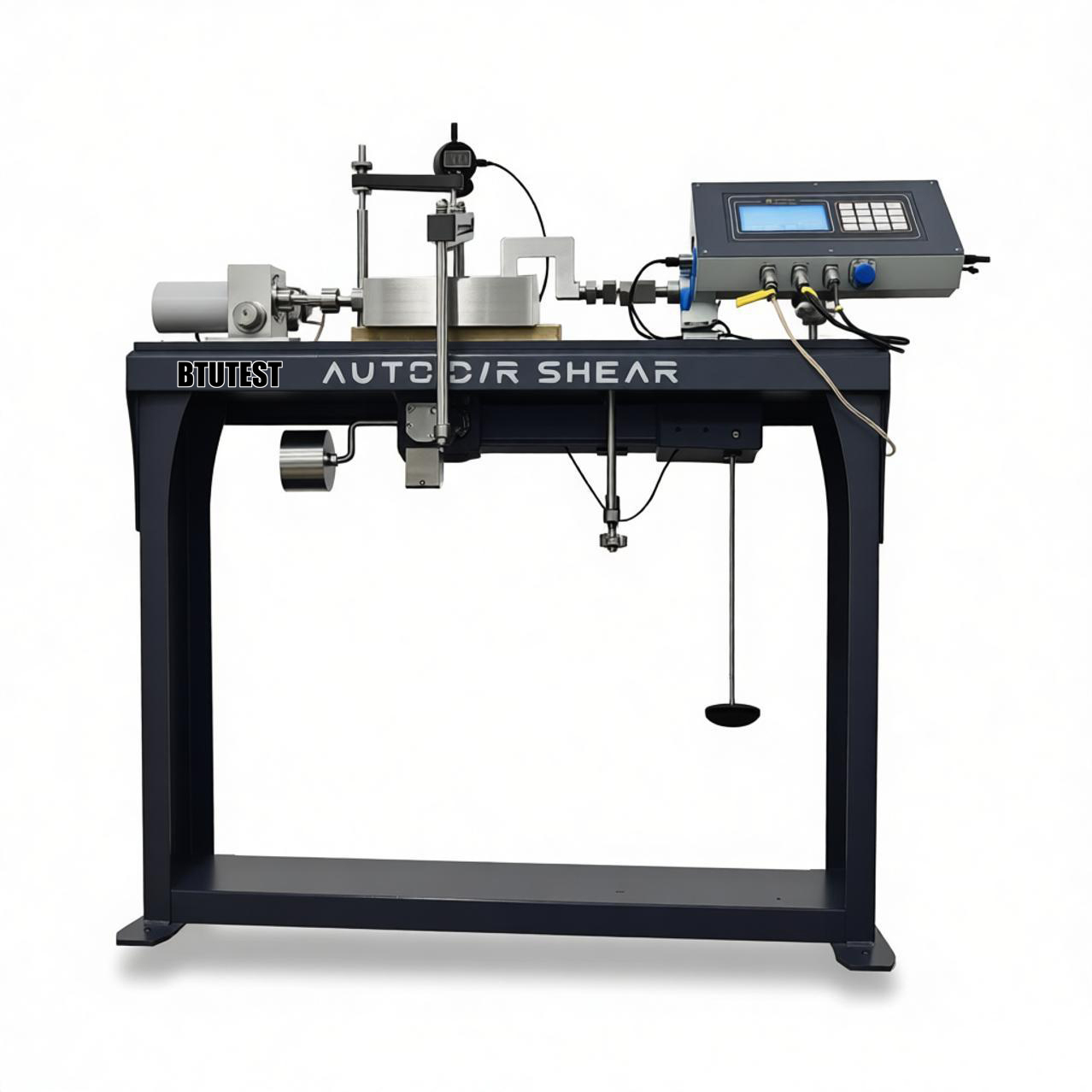

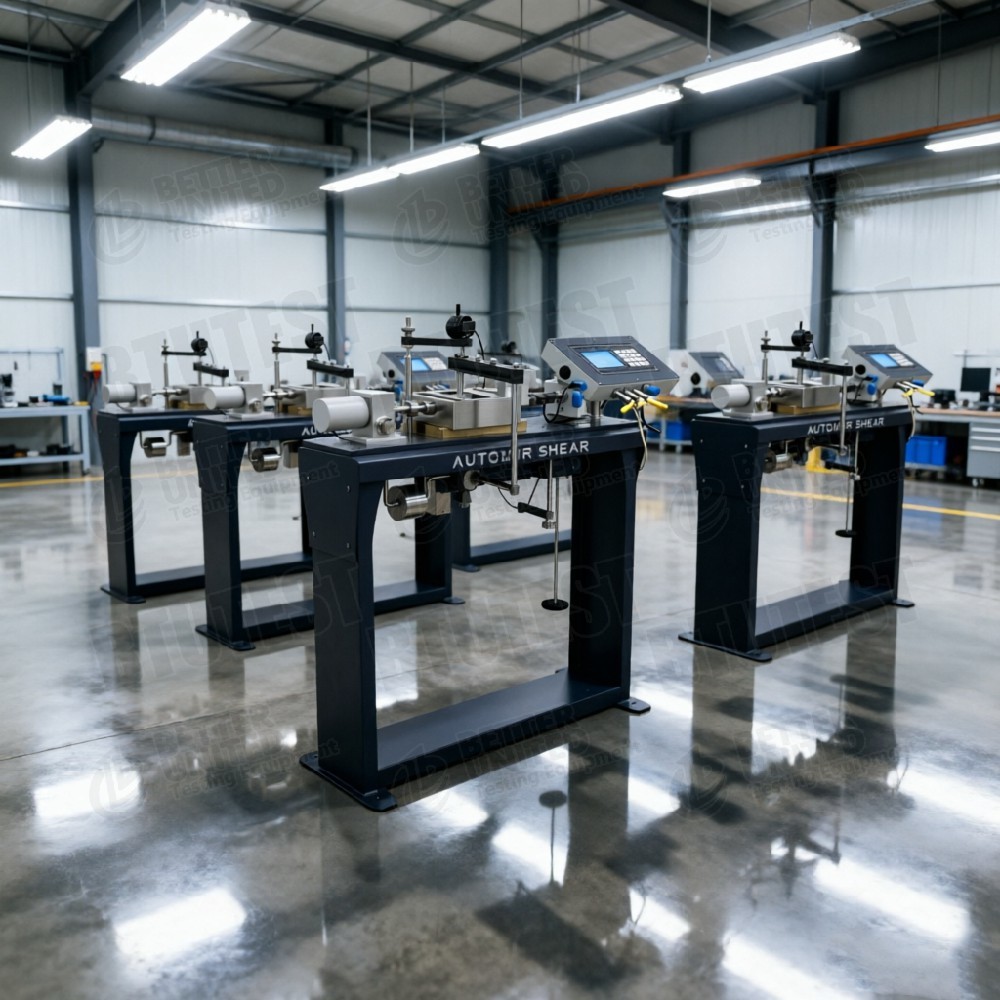

Aparato automático de corte directo residual

Descripción de producto

Aparato de cizallamiento directo residual totalmente automáticoEn unidad-DDS-10 / DDS-5 / DDS-5F / DDS-10F -DDS-10 / DDS-5F / DDS-5F / DDS-10F -DDS-10 / DDS-5 / DDS-5F / DDS-5F / DDS-10F -DDS-10 / DDS-5 / DDS-5F / DDS-5F / DDS-5F / DDS-10F -DDS-10 / DDS-5 / DDS-10F -DDS-5 / DDS-10F -DDS-10F -DDS-10 / DDS-5 / DDS-5 / DDS-10F -DDS-10 / DDS-5 / DDS-10F -DDS-10F -DDS-10 / DDS-10F -DDS-10

Descripción

Esta serie consta de:aparatos de cizallamiento directo residual totalmente automáticosutilizando un sistema de accionamiento controlado por un microprocesador y una entrada de comandos en el teclado; entre las ventajas se incluye la posibilidad de pausar y restablecer la velocidad de prueba, control por ordenador a través de la interfaz USB 3.0,velocidad y funciones programables por el operadorLa función de retorno rápido a la posición inicial proporciona una forma conveniente de restablecer la caja de cizallamiento al comenzar un nuevo ensayo o continuar un ensayo de cizallamiento residual.

Los modelos incluyen:

• En unidad- DDS-10 - ¿Qué es eso?: Aparato de cizallamiento directo estándar británico (carga con palanca)
• En unidad- DDS-5 - ¿Qué es eso?: Aparatos de cizallamiento directo de la norma americana (carga por palanca)
• En unidad- El DDS-5F.: Aparato de cizallamiento directo residual totalmente automático (5 kN)
• En unidad- DDS-10F. - ¿Qué es eso?: Aparato de cizallamiento directo residual totalmente automático (5 kN? el cuadro muestra 5 kN, pero el modelo sugiere 10 kN

Funciones principales:

• Consolidación estándar, corte estándar, corte rápido, corte cíclico, corte directo reológico
• Modulo de ensayo de fricción de interfaz y módulo de control de temperatura opcionales

Las normas de ensayo (internacionales)

• La norma británica (En unidad-DDS-10): Cumple conBS 1377
• Estándar americano (En unidad-DDS-5 - ¿Qué es eso?: Cumple conLas demás partidas de los productos
• Modelos residuales totalmente automáticos (DDS-5F / 10F): Puede cumplir con las normas británicas y americanas, así como con las normas de ensayo de resistencia residual tales como:Las demás partidas de los componentes,Las demás partidas(confirmar con el fabricante).

Otras normas pertinentes:

• Se trata de la norma ISO 17892-10(Ensayo de corte directo)
• El AASHTO T-236
• La norma EN 1997-2(Eurocódigo 7)

Especificación

Nota: Aunque el nombre del modelo BTU-DDS-10F incluye 10F, la tabla sigue indicando la fuerza normal y la fuerza de cizallamiento horizontal como 5 kN este puede ser un error tipográfico;comprobar con el fabricante las especificaciones reales.

Detalle

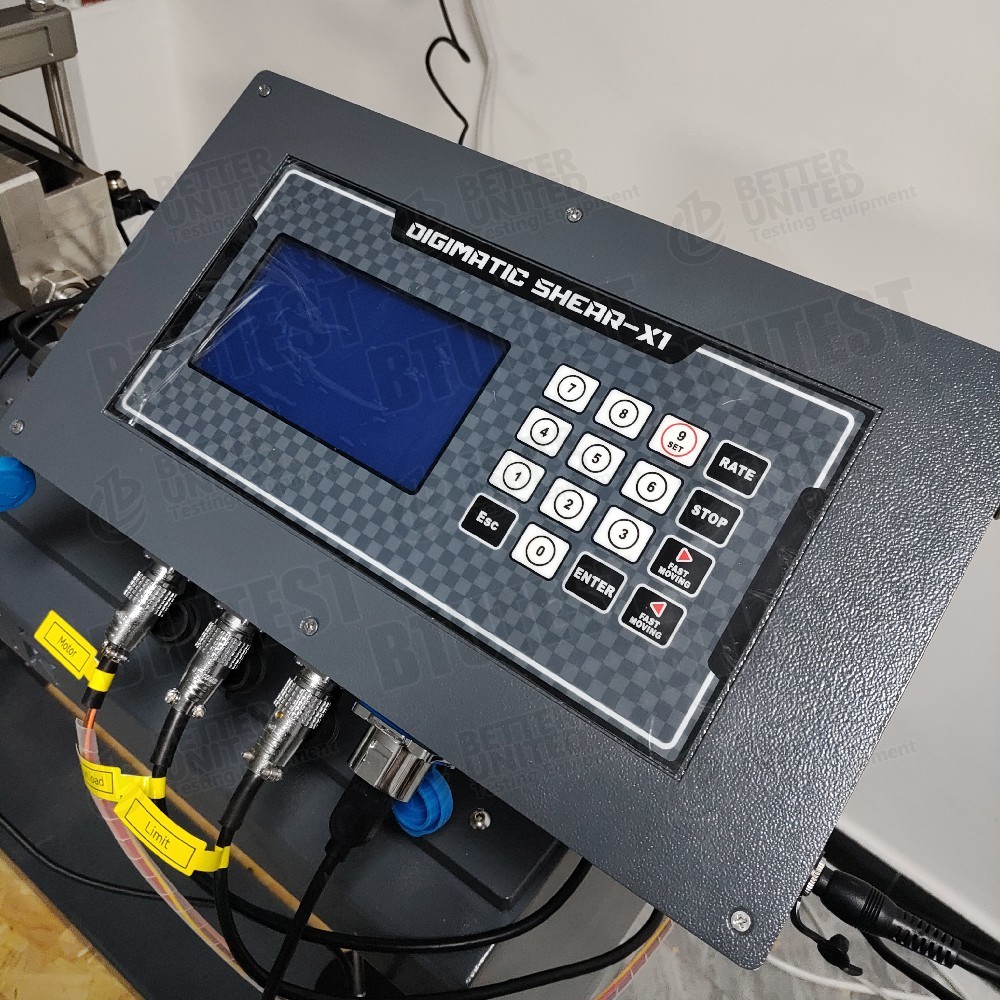

• Sistema de control del microprocesadorVelocidad de prueba programable, pausa, restablecimiento; comunicación USB 3.0 con el ordenador.
• Regreso rápido a la posición inicial¢ Devuelve automáticamente la caja de cizallamiento a su posición inicial después de un ensayo o durante el cizallamiento residual, mejorando la comodidad.
• Compatibilidad con dos estándaresEl estándar británico (DDS-10) utiliza muestras cuadradas (60×60 o 100×100 mm); el estándar estadounidense (DDS-5) utiliza muestras redondas (Φ61.8×20 mm).
• Modelos residuales totalmente automáticos (DDS-5F/10F)- Servo de carga en circuito cerrado, corte automático de corte recíproco para pruebas de resistencia residual.
• Carga de la palanca (DDS-10/5)La carga de peso tradicional es sencilla y fiable, pero requiere cambios manuales de peso.
• Amplio rango de velocidad de cizallamiento¥ 0,00001 ¥ 9,99999 mm/min, para cortes lentos y rápidos.
• Gran desplazamiento de cizallamiento¢ Hasta 25 mm, mucho más grande que el corte directo convencional (6-8 mm), adecuado para ensayos de resistencia residual que requieren un gran desplazamiento.
• Modulos opcionales¢ Fricción de la interfaz (estructura del suelo, geosíntesis) y control de la temperatura (rango por confirmar).
• Modulos de software¢ Consolidación estándar, corte estándar, corte rápido, corte cíclico, corte directo reológico, etc.

Aplicación

• Ensayos de resistencia residual- Determinar la resistencia de cizallamiento residual (cr, φr) de los suelos de la zona de deslizamiento, de las fallas, etc., bajo grandes desplazamientos.
• Pruebas convencionales de cizallamiento directo¢ Cortar rápido, cortar consolidado, cortar lento para obtener la máxima resistencia.
• Cisación cíclicaSimula la degradación de la resistencia bajo terremoto o carga de olas.
• Cisación directa reológica¢ Estudiar el comportamiento de arrastramiento a largo plazo del suelo.
• Fricción de las interfaces Con módulo opcional, ángulos de fricción de las interfaces entre el suelo-concreto, la geomembrana del suelo, etc. de ensayo.
• Pruebas controladas a temperaturaCon el módulo de temperatura opcional, estudiar los efectos de la temperatura en la resistencia al corte.
• Cumplimiento de las normas internacionales¢ Cumple con las normas BS 1377 y ASTM D3080, adecuado para proyectos nacionales e internacionales.

Ventajas

• Cumplimiento de normas múltiples- Modelos estándar británicos y estadounidenses, además de modelos residuales totalmente automáticos.
• Gran desplazamiento de cizallamiento (25 mm) Es más adecuado para ensayos de resistencia residual que el corte directo convencional (6-8 mm).
• Con una capacidad de producción de más de 300 kW¢ Cortado automático sin intervención manual, control preciso de la trayectoria de la tensión.
• Amplio rango de velocidad de cizallamiento¥ 0,00001 ¥ 9,99999 mm/min sin pasos, desde el deslizamiento hasta el corte rápido.
• Interfaz USB 3.0- Transferencia de datos de alta velocidad, capacidad de control remoto.
• Función de retorno rápidoMejora la eficiencia, especialmente para el corte residual en varias etapas.
• Software modularLos módulos de consolidación, de corte, cíclicos y reológicos se pueden combinar según sea necesario.
• Extensibilidad- módulos de control de fricción y temperatura de interfaz opcionales.

Qué elegir

Seleccionar el modelo en función de los requisitos de ensayo:

Nota: La principal diferencia entre el DDS-5F y el DDS-10F puede ser el tamaño de la muestra (DDS-5F para ejemplares redondos estadounidenses, DDS-10F para ejemplares cuadrados británicos),pero la tabla no está clara confirma con el fabricante.

Flujo del proceso

Ejemplo:Prueba de resistencia residual en arcilla saturada (cisación recíproca) con el aparato de cizallamiento directo residual totalmente automático (En unidad-DDS-5F)

• Preparación de las muestras
  • Cortar una muestra de arcilla intacta o remoldada con un anillo de corte de Φ61,8 × 20 mm; saturar.
  • Medir el contenido y la densidad iniciales de agua.

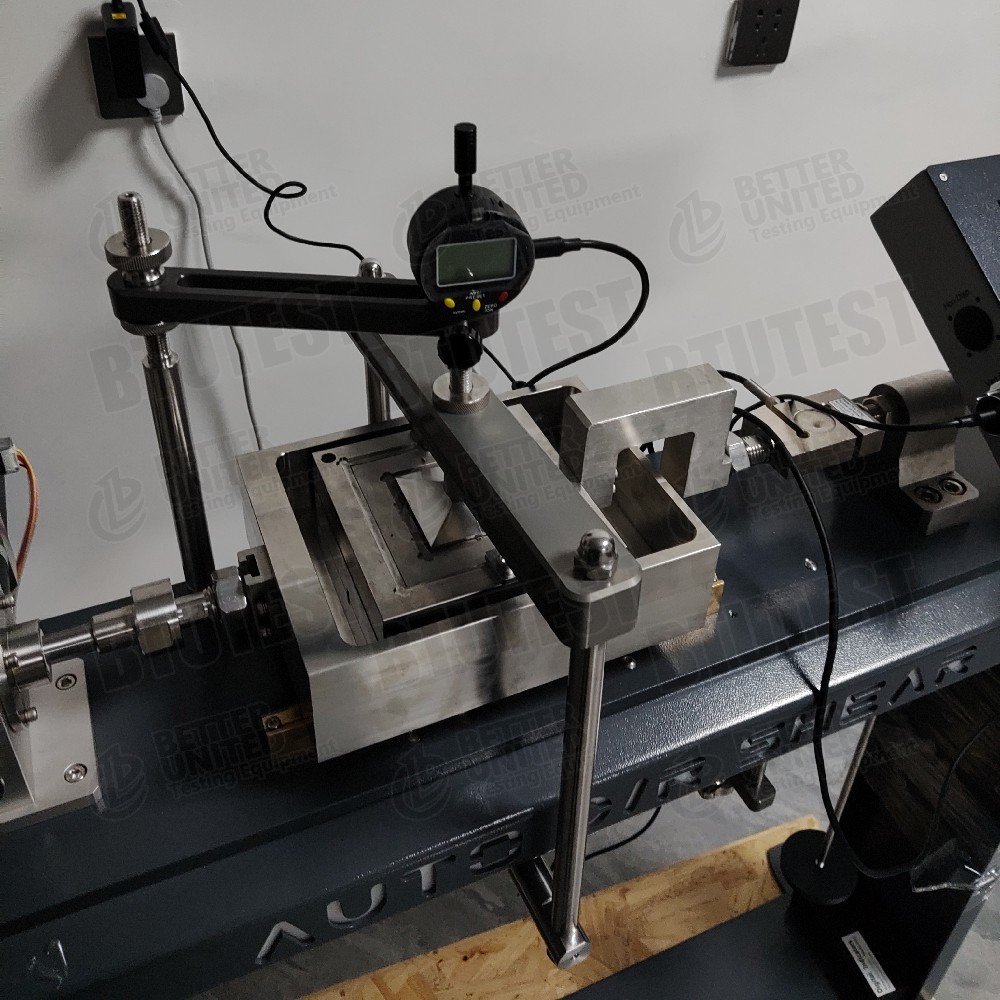

• Instalación de muestras
  • Coloque la muestra en la caja de corte inferior, instale la caja superior, piedras porosas y placa de carga.
  • Coloque la caja de cizallamiento en el marco de carga directa de cizallamiento, conecte las barras de carga normales y horizontales.
  • Instalar sensores de desplazamiento (horizontales y verticales).

• Aplicar una tensión normal
  • Aplicar la tensión normal objetivo (por ejemplo, 100 kPa) a través del sistema de servocircuito cerrado.
  • Se registrará el desplazamiento normal hasta que la consolidación sea estable (condición de drenaje).

• Establecer los parámetros de corte
  • Seleccionar “módulo de corte residual” o “módulo de corte recíproco”.
  • Se establecerá una velocidad de cizallamiento (por ejemplo, 0,5 mm/min).
  • Establecer el límite de desplazamiento de cizallamiento hacia adelante (por ejemplo, 10 mm).
  • Establecer el límite de desplazamiento de cizallamiento inverso (por ejemplo, 10 mm) y el número de ciclos (por ejemplo, 5).
  • Seleccionar el modo de control: control de la deformación (típico).

• Comience a cortar de forma recíproca
  • El sistema de servo horizontal empuja la caja de cizallamiento hacia adelante; después de alcanzar el límite hacia adelante, se invierte automáticamente.
  • El software registra la fuerza de cizallamiento, el desplazamiento y el tiempo de cada medio ciclo en tiempo real.
  • Curva de desplazamiento de la tensión por cizallamiento gráfico (ciclos múltiples).

• Condición de parada
  • Se detiene automáticamente cuando se completa el número de ciclos preestablecido o se estabiliza la tensión de cizallamiento (se alcanza la resistencia residual).

• Desmontaje y limpieza
  • Descarga la fuerza normal, retira la muestra, limpia la caja de cizallamiento.

• Procesamiento de datos
  • El software identifica automáticamente la tensión máxima de cizallamiento (primer ciclo) y la tensión de cizallamiento estabilizada (residual) para cada medio ciclo.
  • Para ensayos a diferentes tensiones normales, se trazará la envolvente de resistencia residual para calcular cr y φr.
  • Generar el informe de prueba.

Para los modelos de carga con palanca (DDS-10/5): La tensión normal se aplica manualmente con pesas; durante el corte se requiere un registro manual o un registrador de datos externo.

Resumen:Esta serie ofrece aparatos de cizallamiento directo de carga de palanca de tipo British Standard (exemplar cuadrado), American Standard (exemplar redondo),así como los aparatos de cizallamiento directo residual de circuito cerrado servo totalmente automáticos (5F/10F)Los modelos totalmente automáticos admiten un corte recíproco de gran desplazamiento para ensayos de resistencia residual.Todos los modelos pueden equiparse opcionalmente con módulos de control de fricción y temperatura de interfazLa selección debe basarse en la forma de la muestra, el cumplimiento de normas específicas, la necesidad de pruebas de corte residual totalmente automáticas,y si se requiere una fuerza de cizallamiento superior (10 kN).
