Aparato de corte directo con temperatura controlada

Descripción de producto

Serie de aparatos de cizallamiento directo controlados por temperatura

ModelosEn unidad- DDS-1FT / DDS-3FT / TRA-15FT - El equipo de seguridad de las máquinas

Descripción

Esta serie incluye tres aparatos de cizallamiento directo controlados a temperatura para ensayos de cizallamiento del suelo en diferentes condiciones de temperatura, específicamente para temperaturas convencionales, suelo congelado,y ensayo de resistencia residualLos modelos son:

• En unidad- DDS-1FT. - ¿Qué quieres decir?: Aparato de cizallamiento directo totalmente automático con control de temperatura (unidad única, 0 ~ 90 °C)
• En unidad- DDS-3FT - ¿Qué quieres decir?: Aparato de corte directo de suelo congelado totalmente automático (unidad única, -20 ~ 90 °C)

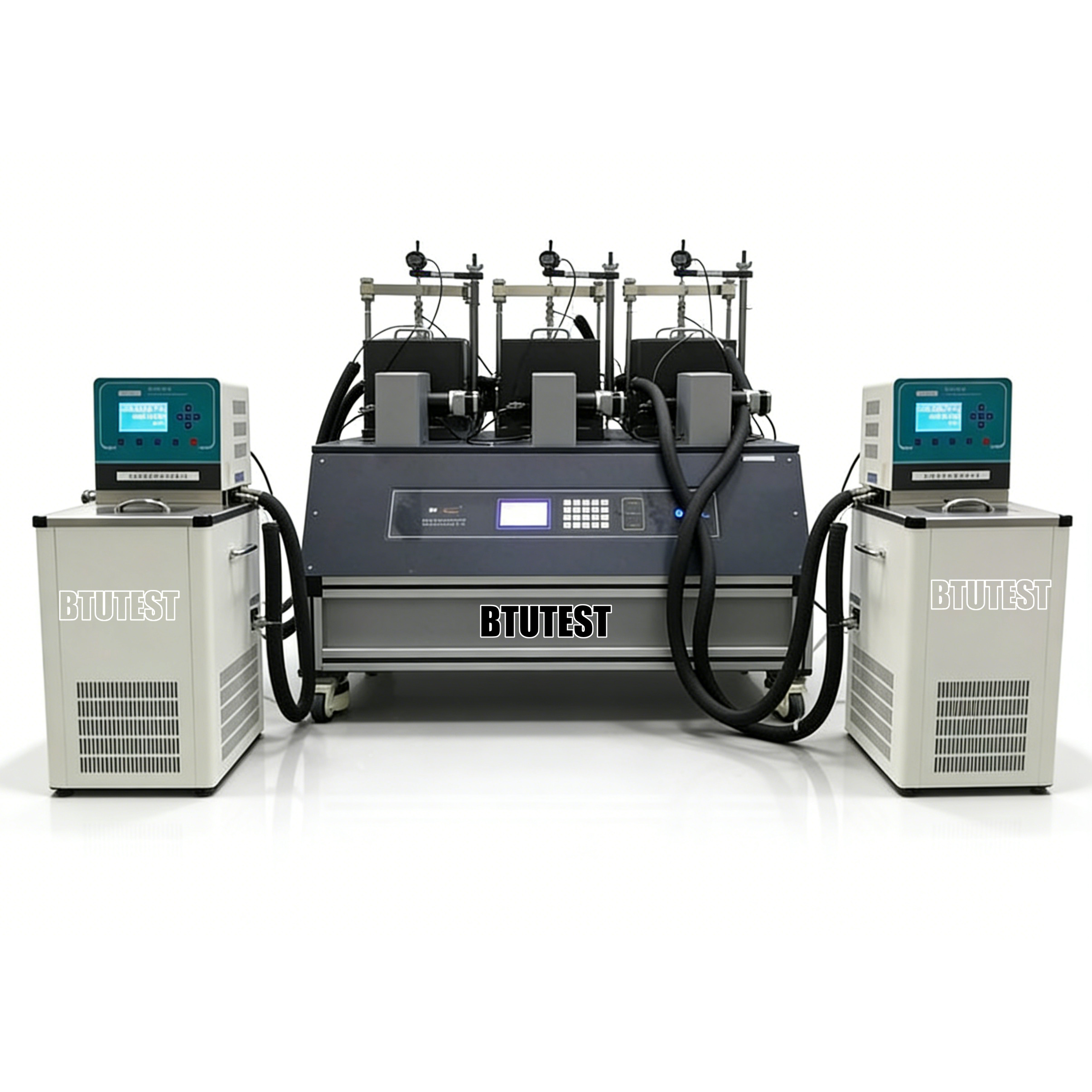

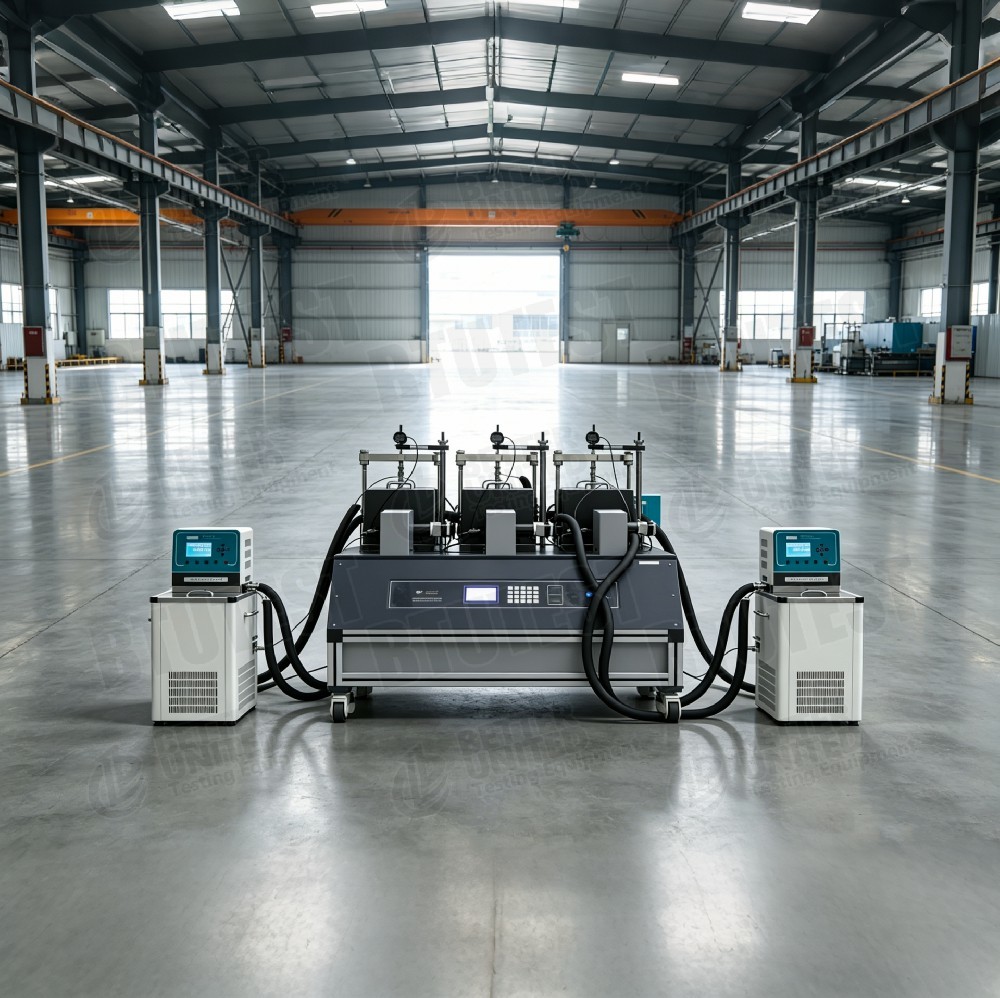

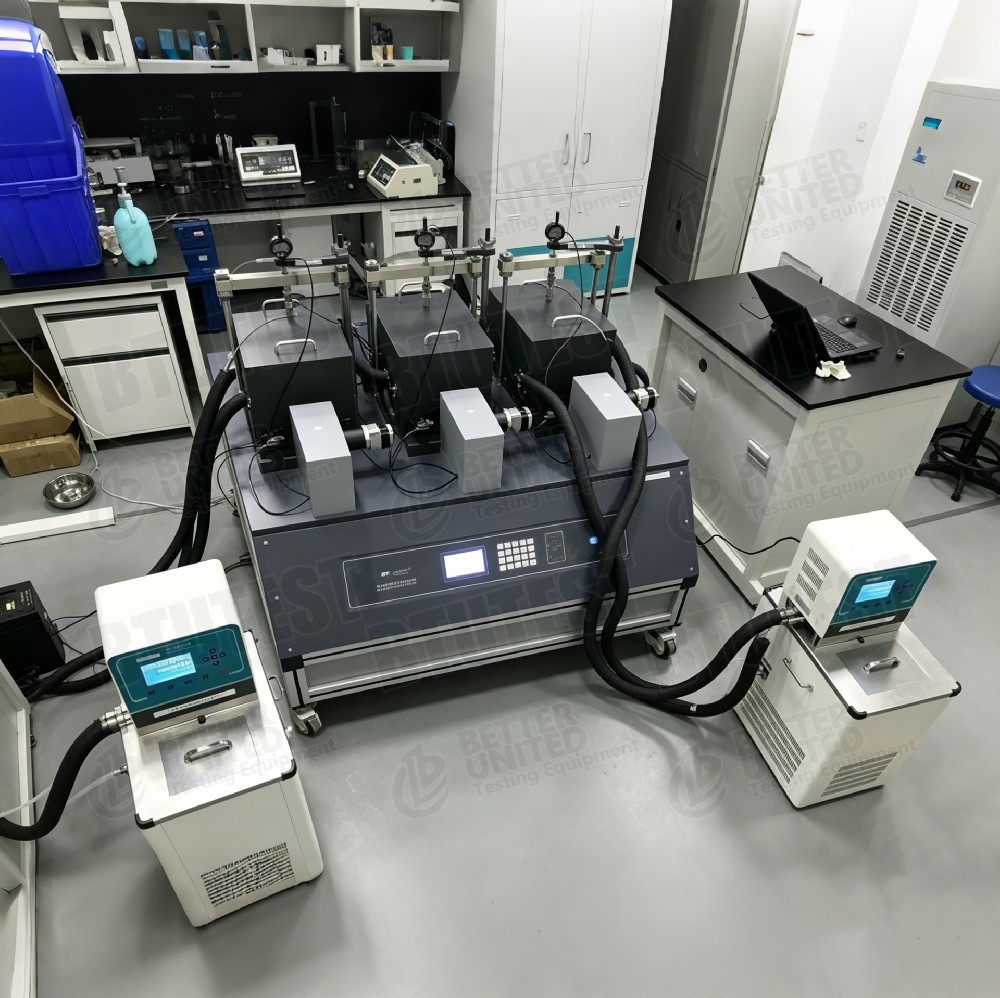

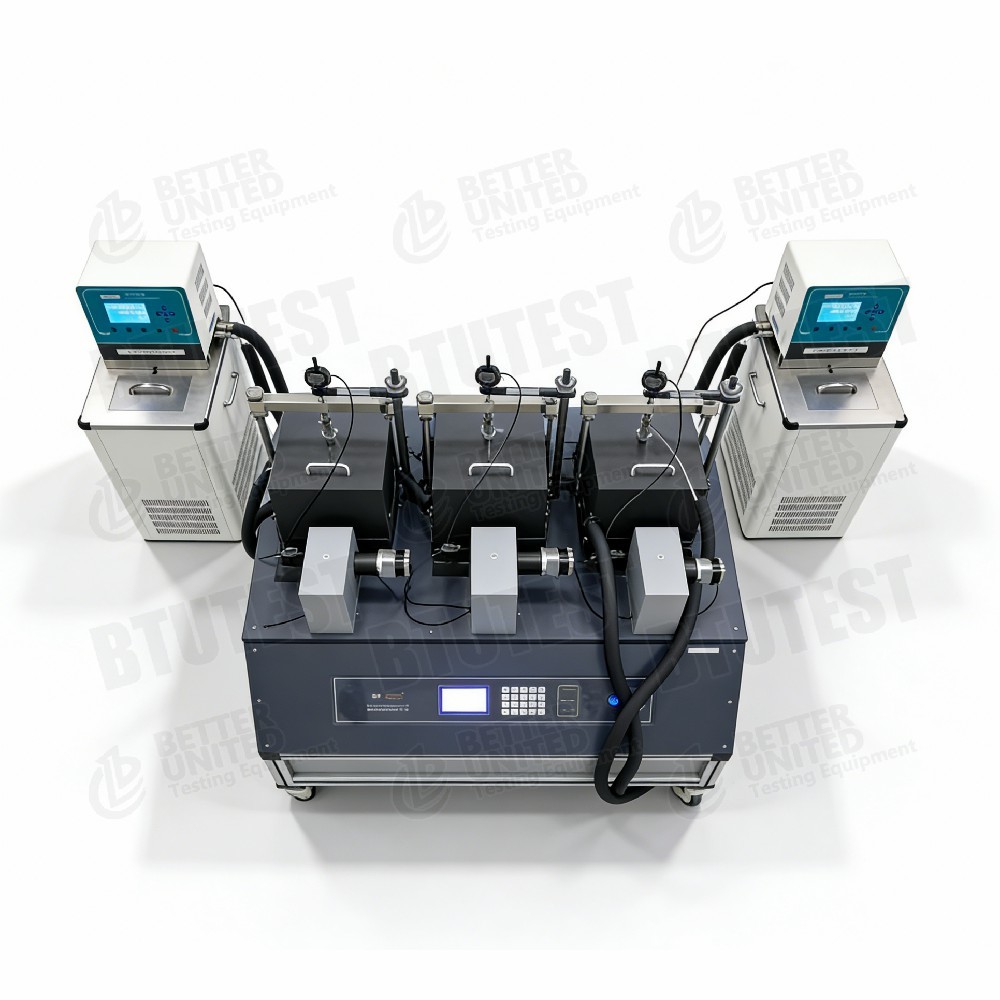

• En unidad-TRA-15FT. -No puedo.: Aparato de cizallamiento directo residual totalmente automático de tres unidades con temperatura controlada (tres recipientes independientes con temperatura controlada, 0 ~ 90 °C)

Características comunes:

• Tamaño de la muestra: Φ61,8 mm × H20 mm (anillo de corte estándar)
• Velocidad de corte: 0,00001-6 mm/min
• Tensión máxima normal: 1,6 MPa (todos los tres modelos)
• Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes:
• Precisión de adquisición: ±0,1% FS
• Modo de carga: servo control de circuito cerrado; la dirección horizontal puede ser controlada por deformación o por tensión
• Display: 240×128 LCD + teclado de membrana (el número de dígitos del teclado varía)
• Modulos de ensayo: consolidación estándar (carga por pasos), corte directo, corte cíclico, corte directo reológico

Las normas de ensayo (internacionales)

• Las demás partidas de los productos(Ensayo de corte directo)
• Las demás partidas de los componentes de las máquinas(Ensayo de cizallamiento directo en suelo congelado)
• Las demás partidas de los componentes(Determinación de la resistencia residual mediante cizallamiento recíproco)
• Las demás partidas de los componentes de las máquinas(Corte de la interfaz ∼ principio similar)
• Las normas ISO 17892‐10(Ensayo de corte directo)
• BS 1377-7(Ensayo de corte directo)
• Para ensayos con temperatura controlada:Las demás partidas(propiedades térmicas de los suelos) también pueden ser relevantes.

La capacidad de tensión de cizallamiento de 10 MPa del DDS-3FT es adecuada para suelo congelado o materiales de alta resistencia.

Especificación

Detalle

• Unidad única frente a tres unidadesEl DDS-1FT/3FT es de una sola unidad (una muestra a la vez); el TRA-15FT es de tres unidades, lo que permite cortar simultáneamente tres muestras, mejorando enormemente la eficiencia.
• Tensión de cizallamiento elevada (DDS-3FT) Tensión máxima de cizallamiento de 10 MPa, adecuada para suelo congelado, hielo y materiales de alta resistencia (los suelos convencionales suelen ser ≤ 1,6 MPa).
• Diferencias en el control de temperatura¿Qué quieres decir?
  • DDS-1FT: 0 ~ 90 °C, adecuado para ensayos generales a altas temperaturas (por ejemplo, asfalto, depósitos térmicos) y condiciones ambientales.
  • DDS-3FT: -20 ~ 90 °C, cubre suelo congelado (bajo cero) a altas temperaturas, adecuado para estudios estacionales y de permafrost.
  • TRA-15FT: tres recipientes controlados de forma independiente, cada uno de 0 a 90 °C, que permiten ensayos a diferentes temperaturas simultáneamente, con una precisión de ±0,1 °C.
• Control de circuito cerrado por servo- Tanto la carga normal como la horizontal utilizan servomotores, lo que permite un control preciso de la tensión o la trayectoria de la tensión y apoya los ensayos cíclicos y reológicos.
• Cisación directa residualEl nombre de TRA-15FT incluye “residual”, que probablemente alcanza la resistencia residual mediante corte recíproco (módulo de software de confirmación).
• Configuración del sensorCada unidad incluye 2 celdas de carga (normales y horizontales) y 1 sensor de desplazamiento (de desplazamiento horizontal; también se puede medir el desplazamiento vertical, pero no se enumera).6 células de carga + 3 sensores de desplazamiento.
• Display y tecladoEl TRA-15FT cuenta con un teclado de membrana de 20 teclas e indicadores LED de 3 canales para monitorear múltiples muestras.
• Módulos de ensayo¢ Todos soportan la consolidación estándar (carga por pasos), el corte directo, el corte cíclico y el corte directo reológico.

Aplicación

• En unidad- DDS-1FT. - ¿Qué quieres decir? El corte directo a temperatura regulada general, por ejemplo, mezclas de asfalto, suelos de depósito térmico, subgrados de alta temperatura, eliminación de residuos nucleares.
• En unidad- DDS-3FT - ¿Qué quieres decir?- Ingeniería de suelos congelados (ferrocarril Qinghai-Tibet, proyectos del Ártico), subgrados de suelos congelados estacionales, estudios de interfaz hielo-suelo.
• En unidad-TRA-15FT. -No puedo.- ensayos de resistencia residual de alta eficiencia (por ejemplo, suelos de zona de deslizamiento); ensayos de resistencia residual simultáneos a diferentes temperaturas o comparación de diferentes materiales.
• Cisación cíclicaSimula la degradación de la resistencia bajo terremoto o carga de olas.
• Cisación directa reológicaEl comportamiento de las aves de corral bajo carga prolongada.
• Enseñanza e investigación- Laboratorios de mecánica del suelo que estudian los efectos de la temperatura.

Ventajas

• Amplio rango de temperaturas-20 a 90 °C (DDS-3FT) o 0 a 90 °C (otros), para satisfacer las necesidades de suelo congelado y altas temperaturas.
• Tensión de cizallamiento elevada (DDS-3FT)- 10 MPa capaces de probar suelo congelado, hielo, arcilla rígida o incluso roca blanda.
• Tres recipientes independientes con temperatura controlada (TRA-15FT)¢ Tres puntos de temperatura en un ensayo, triplicando la eficiencia; cada recipiente es controlado de forma independiente (± 0,1 °C).
• Control de circuito cerrado por servo- Control preciso de la trayectoria de la tensión/deformación, apoyando las pruebas cíclicas y reológicas.
• Módulos de ensayo múltiples¢ Consolidación, cizallamiento directo, cizallamiento cíclico, reología en un solo sistema.
• Alta precisión de adquisición¢ ±0,1% FS, datos confiables.
• Capacidad de resistencia residual TRA-15FT adecuado para ensayos de resistencia residual de lotes.
• Interfaz clara para el operador¢ teclado LCD + membrana, con indicadores de estado LED (TRA-15FT).

Qué elegir

Seleccionar el modelo en función de los requisitos de ensayo:

Nota: Los tres recipientes del TRA-15FT están controlados por temperatura de forma independiente, lo que permite temperaturas diferentes por muestra, ideal para estudios comparativos.confirmar que el software incluye un módulo de cizallamiento alternativo.

Flujo del proceso

Ejemplo:Prueba de cizallamiento rápido del suelo congelado (temperatura inferior a cero) con el aparato de cizallamiento directo del suelo congelado totalmente automático (En unidad-DDS-3FT)

• Preparación de las muestras
  • Cortar el suelo congelado sin molestar o preparar una muestra de suelo congelado remoldado con un anillo de corte Ø61,8×20 mm, manteniéndolo a temperatura bajo cero.
  • Medir el contenido inicial de agua, densidad y temperatura.

• Instalación de muestras
  • Coloque rápidamente la muestra en la caja de corte (evitar que se descongele), instale una piedra porosa y una placa de carga.
  • Coloque la caja de cizallamiento dentro de la cámara con temperatura controlada, conecte las barras de carga normales y las horizontales.
  • Instale sensores de desplazamiento y células de carga.

• Temperatura de ajuste
  • Establezca la temperatura de destino (por ejemplo, -15 °C) en el software, inicie el sistema de control de temperatura y espere a que la temperatura de la muestra se estabilice (normalmente 1-2 horas según el tamaño).

• Aplicar una tensión normal
  • Aplicar la tensión normal objetivo (por ejemplo, 200 kPa) a través del sistema de servocarga.
  • Se registrará el desplazamiento normal (la deformación de consolidación del suelo congelado es pequeña) hasta que se establezca.

• Establecer los parámetros de corte
  • Seleccione “módulo de corte rápido” o “módulo de corte estándar”.
  • Se fija una velocidad de corte (por ejemplo, 1 mm/min tierra congelada se corta a menudo a una velocidad relativamente mayor).
  • Establecer el límite de desplazamiento de cizallamiento (por ejemplo, 6 mm).
  • Elegir el modo de control: control de la deformación (común) o control de la tensión.

• Empieza a cortar
  • Encienda el servomotor horizontal para mover la caja de cizallamiento.
  • El software registra la fuerza de corte horizontal, el desplazamiento horizontal, el desplazamiento normal, la temperatura y el tiempo en tiempo real.
  • Curva de desplazamiento de la tensión por corte gráfico.

• Condición de parada
  • Se detiene automáticamente cuando se alcanza el desplazamiento preestablecido o después de una clara caída de la tensión máxima.

• Desmontaje y limpieza
  • Detener el control de temperatura, permitir que la temperatura vuelva cerca del ambiente, descargar la fuerza normal, y quitar la muestra.
  • Limpia la caja de corte, teniendo cuidado con la condensación.

• Procesamiento de datos
  • El software calcula la tensión máxima de cizallamiento (o tensión de cizallamiento residual).
  • Para ensayos a diferentes tensiones normales, se traza la envolvente de Mohr-Coulomb para obtener la cohesión del suelo congelado c y el ángulo de fricción φ.
  • Generar el informe de prueba.

Para el TRA-15FT (tres unidades):

• Se pueden instalar tres muestras simultáneamente, cada recipiente ajustado de forma independiente a una temperatura diferente (por ejemplo, -5 °C, 0 °C, +5 °C).
• El software puede controlar el inicio del corte de cada caja de corte de forma independiente (o simultánea).
• Tras el ensayo, se generará automáticamente una comparación de los parámetros de resistencia a las tres temperaturas.
• Ideal para estudiar el efecto de la temperatura en la resistencia residual.

Resumen:Esta serie ofrece aparatos de cizallamiento directo de una sola unidad y de tres unidades con control de temperatura que cubren rangos de temperatura de 0 a 90 °C y -20 a 90 °C.El DDS-1FT es un sistema de cizallamiento directo de temperatura general controlada; el DDS-3FT está especializado para suelo congelado con una capacidad de tensión de corte de 10 MPa;el TRA-15FT es un sistema de tres unidades de control de temperatura independiente adecuado para ensayos eficientes de resistencia residual y estudios comparativos a múltiples temperaturasLa selección debe basarse en el rango de temperatura requerido, la necesidad de una alta fuerza de cizallamiento, el rendimiento de la muestra y los requisitos de prueba de resistencia residual.
