Aparato triaxial automático para suelos insaturados con temperatura controlada

Descripción de producto

1. Descripción

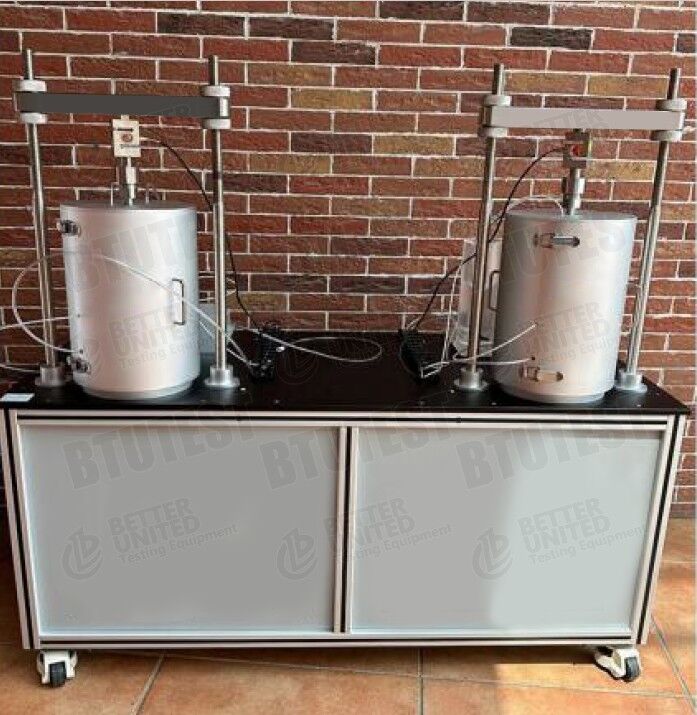

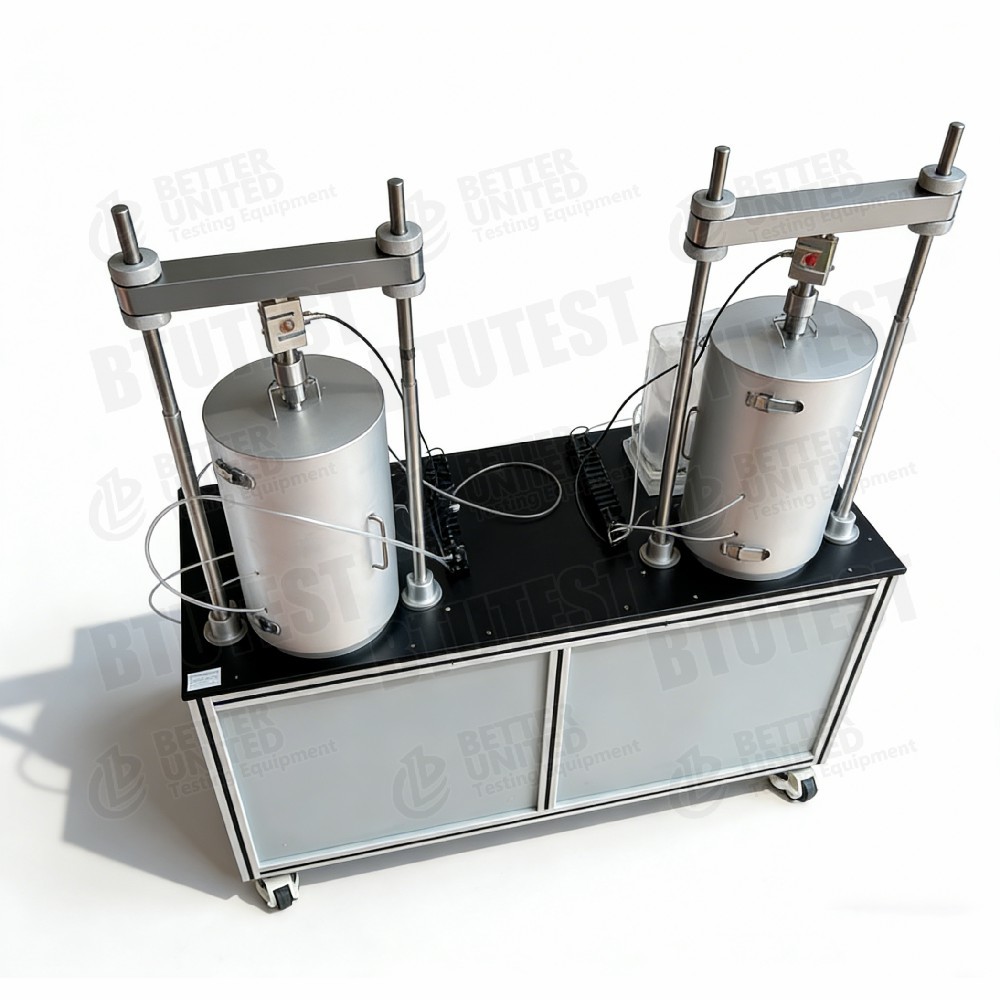

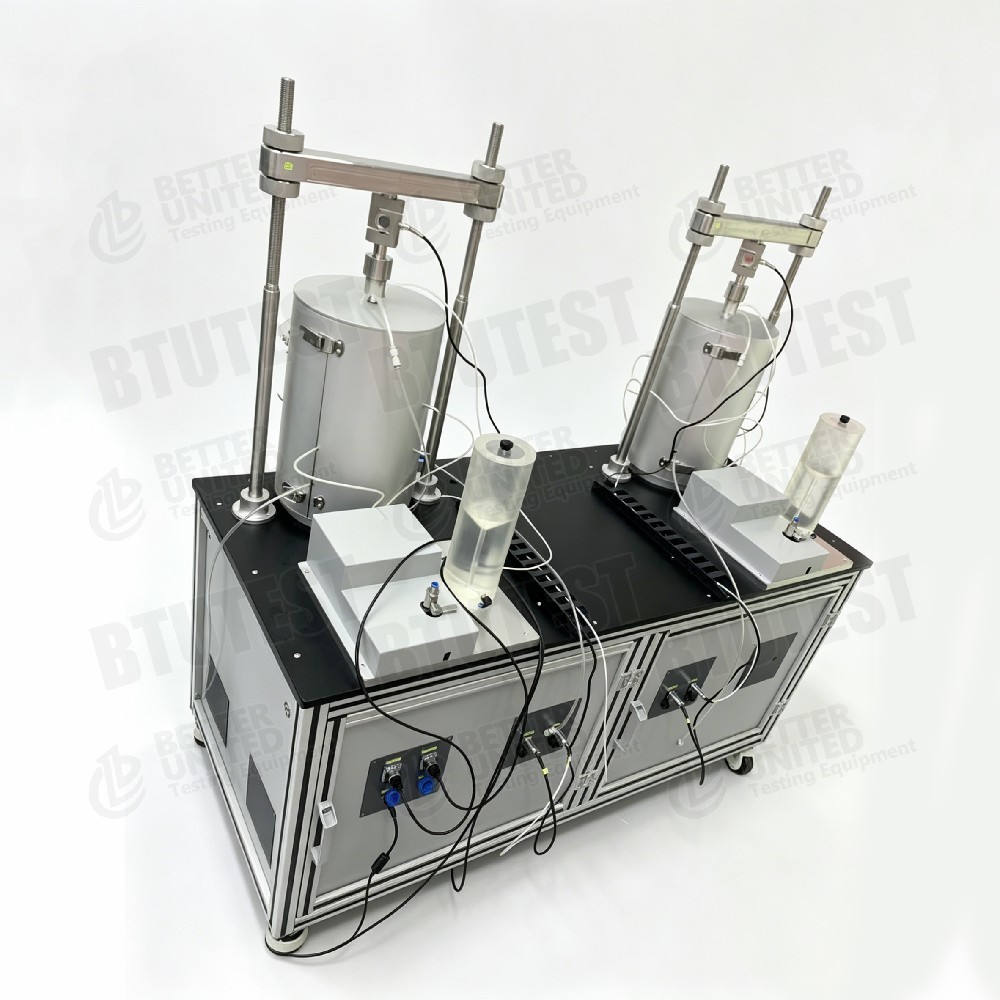

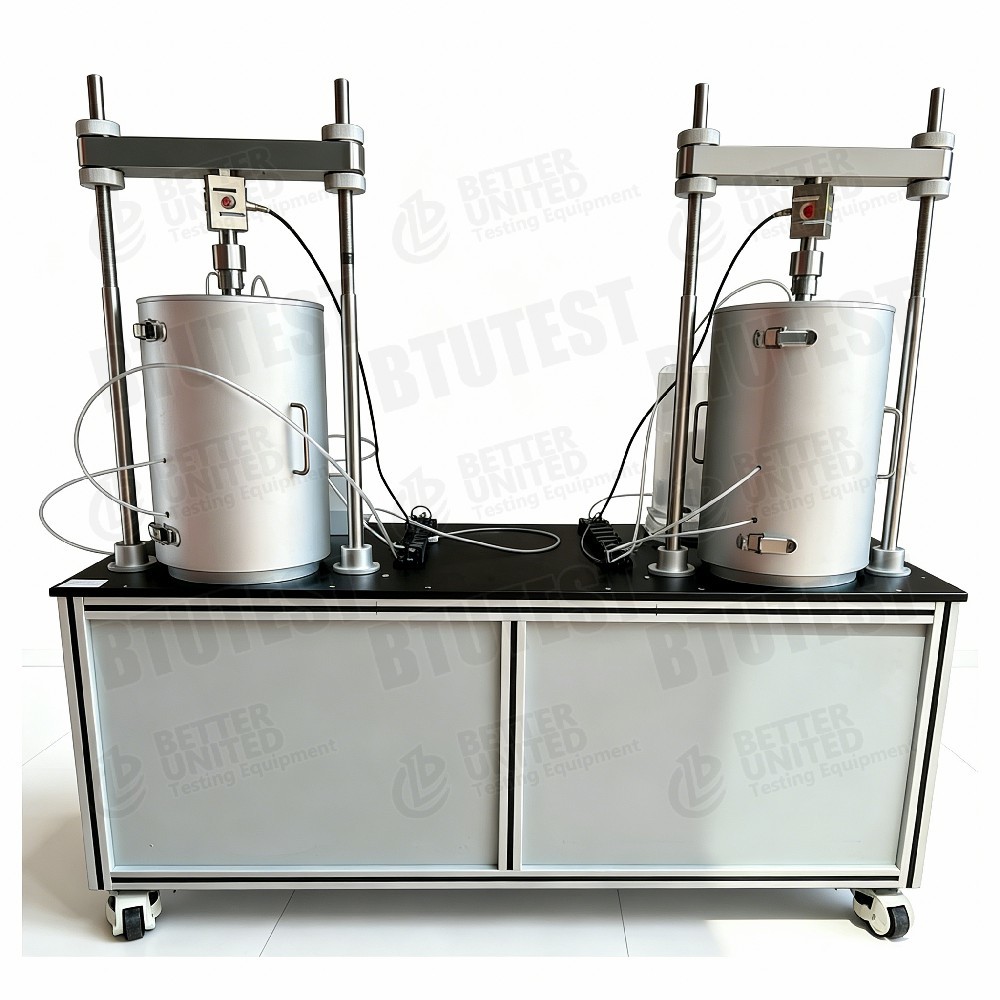

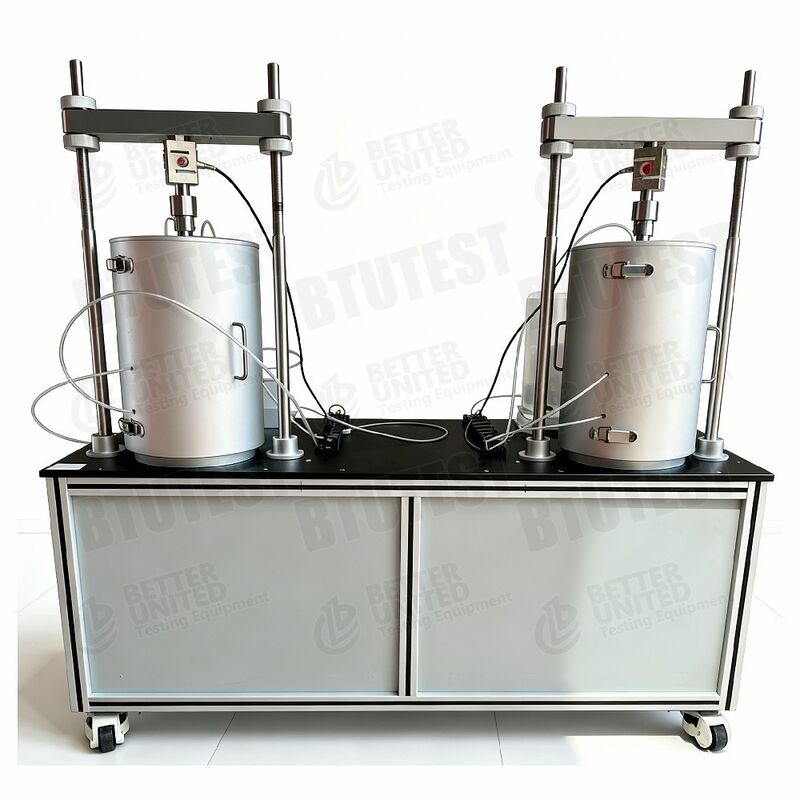

Este equipo es unAparato triaxial para suelos insaturados con control de temperatura completamente automático (compatible con unidades múltiples), modeloBTU-TTS-1UT. Es un dispositivo especializado que integra un sistema de control de temperatura en un aparato triaxial de suelo no saturado, lo que permite pruebas acopladas complejas que involucrantrayectoria de estrés, control de temperatura y ciclos de secado-humectación. El sistema adopta una celda de presión de doble cámara, controladores de presión/volumen de alta precisión y software de control de cuatro dimensiones (tensión axial, tensión radial, presión del aire de los poros, presión del agua de los poros). Es adecuado para estudiar el comportamiento acoplado termo-hidromecánico en ingeniería geotécnica ambiental.

2. Estándares de prueba

ElBTU-TTS-1UT Aparato triaxial para suelos insaturados con control de temperatura totalmente automático (capacidad para varias unidades)está diseñado y fabricado para cumplir o superar los requisitos de las siguientes normas internacionales más recientes:

• ASTM D6836-25— Determinación de la curva característica del agua del suelo (SWCC)
• Norma ASTM D5298-16— Medición del potencial del suelo (succión) utilizando papel de filtro
• Norma ASTM D3999-11— Módulo y propiedades de amortiguación de suelos que utilizan aparatos triaxiales cíclicos (incluye suelos no saturados)
• Norma ASTM D7012-23— Resistencia a la compresión y módulos elásticos bajo tensiones y temperaturas variables
• ASTM D4767-11 (2020)— Prueba de compresión triaxial consolidada sin drenaje (CU)
• Norma ASTM D7181-20— Prueba de compresión triaxial drenada consolidada (CD)
• Norma ASTM D2850-26— Ensayo de compresión triaxial no consolidado-no drenado (UU)
• Norma ISO 17892-9:2018— Ensayos de compresión triaxial consolidados en suelos saturados de agua.
• Norma ASTM D2434-26— Permeabilidad constante de la cabeza en suelos de grano grueso
• Norma ASTM D5084-24— Conductividad hidráulica utilizando permeámetro de pared flexible
• EN ISO 17892-8:2018— Ensayo triaxial no consolidado y sin drenaje (europeo)
• Norma BS 1377-7:1990— Ensayos de resistencia al corte (esfuerzo total / trayectoria de esfuerzo)

3. Especificación (Parámetro)

Módulos de software: Adquisición de datos, consolidación de suelos insaturados, pruebas triaxiales de tensión de suelos insaturados, trayectoria de tensión de suelos insaturados, control tridimensional, fluencia triaxial de suelos insaturados, módulo de prueba de ciclo de secado-humectación, equipo de prueba de control de temperatura.

4. Detalle (detalles técnicos)

• Celda de presión de doble cámara: Diseñado para pruebas de ciclos de secado-humectación, permitiendo la carga independiente o simultánea de las cámaras interior y exterior durante los procesos de secado y humectación.
• Control en cuatro dimensiones: El software puede controlar de forma independiente la tensión axial, la tensión radial (presión de la celda), la presión del aire de los poros y la presión del agua de los poros, logrando verdaderas pruebas acopladas en múltiples campos.
• Controladores de volumen de alta precisión: Los controladores de agua de celda y de poros tienen una resolución de 1 kPa y una precisión absoluta de ±1 kPa; El controlador de presión de aire de poros tiene una precisión de ±1 kPa y una resolución de 0,1 kPa.
• Sistema de carga axial: Empuje máximo 10 kN, precisión ±0,1 % FS; rango de velocidad 0,00001~10 mm/min, carrera 100 mm, con función de avance/rebobinado rápido.
• Sistema de control de temperatura: -5 ℃ ~ +100 ℃, precisión ±0,1 ℃, capaz de simular congelación-descongelación, alta temperatura, temperatura constante y otras condiciones térmicas.
• Módulo de ciclo de secado-humectación: Admite ciclos de secado (aumento de la presión del aire/disminución de la presión del agua) y humectación (disminución de la presión del aire/aumento de la presión del agua), combinados con trayectoria de tensión y control de temperatura, adecuado para geotecnia ambiental climática.
• Capacidad para múltiples unidades: Sugiere la capacidad de conectar múltiples celdas de presión en paralelo para realizar pruebas simultáneas de múltiples muestras.

5. Solicitud

• Ingeniería geotécnica ambiental: respuesta mecánica del suelo ante ciclos acoplados de secado-humedecimiento y variaciones de temperatura
• Cambio climático e infraestructura: efectos de los ciclos de lluvia-evaporación en pendientes, subrasantes y cubiertas de vertederos
• Estudios de congelación y descongelación: comportamiento del suelo insaturado a temperaturas bajo cero (-5℃)
• Materiales amortiguadores para depósitos de residuos nucleares: acoplamiento termohidromecánico (p. ej., bentonita)
• Tratamiento de base en regiones cálidas y húmedas.: resistencia y deformación del suelo bajo altas temperaturas y alta humedad
• Pilas de energía y bombas de calor geotérmicas.: influencia de la temperatura en las propiedades mecánicas de la interfaz pilote-suelo
• Docencia e investigación de vanguardia: instrucción e investigación en mecánica de suelos acoplada en múltiples campos

6. Ventajas

• Amplio rango de temperatura: -5 ℃ ~ +100 ℃, cubriendo escenarios de congelación y descongelación y de alta temperatura
• Aparato triaxial para suelos insaturados con temperatura controlada y totalmente automático: no se requiere intervención manual para la temperatura y las rutas de succión
• Celda de presión de doble cámara: diseñado específicamente para ciclos de secado-humectación, medición precisa del cambio de volumen
• Control independiente en cuatro dimensiones.: tensión axial, presión de la celda, presión del aire intersticial, presión del agua intersticial: cada una controlada de forma independiente
• Sensores y controladores de alta precisión: precisión de presión ±1kPa, precisión de empuje ±0,1% FS
• Módulos de software enriquecidos: incluye consolidación, deformación triaxial, trayectoria de tensión, fluencia, ciclos de secado-humectación, control de temperatura
• Capacidad para múltiples unidades: admite la conexión paralela de múltiples celdas de presión para una mayor eficiencia de las pruebas
• Disco cerámico importado: Alto valor de entrada de aire de 500 kPa, rendimiento estable

8. Qué elegir (guía de selección)

9. Flujo del proceso

• Preparación de muestras→ Prepare una muestra de suelo no saturado de Ø39,1 mm × H80 mm
• Instale el disco cerámico y la muestra.→ Instale el disco cerámico de alta entrada de aire (presaturado) y colóquelo en la celda de presión de doble cámara.
• Establecer temperatura→ Establecer la temperatura objetivo (por ejemplo, -5 ℃ o +60 ℃); espere a que la temperatura se estabilice (precisión ±0,1 ℃)
• Equilibrio de saturación y succión.→ Aplique presión de aire de poro y presión de agua de poro utilizando la técnica de traslación de ejes para alcanzar la succión matricial objetivo.
• Ciclos de secado-humectación (opcional)→ Realizar el secado (aumentar la presión del aire / disminuir la presión del agua) y humedecer (disminuir la presión del aire / aumentar la presión del agua) según una secuencia programada; Registre los cambios de volumen y contenido de agua.
• Etapa de consolidación→ Aplicar presión neta de la celda; grabar cambio de volumen
• Etapa de corte o trayectoria de tensión→ Realizar un corte por deformación constante o una ruta de tensión personalizada (control cuatridimensional)
• Etapa de fluencia (opcional)→ Mantener un estrés constante; registrar la deformación por fluencia
• Adquisición de datos→ Registre en todo momento: tensión axial, tensión radial, presión de aire de poro, presión de agua de poro, cambio de volumen, temperatura, desplazamiento, fuerza axial
• Postprocesamiento→ El software genera curvas de tensión-deformación, diagramas de trayectoria de succión, curvas de efecto del ciclo de secado-humectación, curvas de influencia de la temperatura, etc.
• Extensión de unidades múltiples (si corresponde)→ Si utiliza un sistema de unidades múltiples, realice pruebas paralelas o comparativas en múltiples muestras simultáneamente
