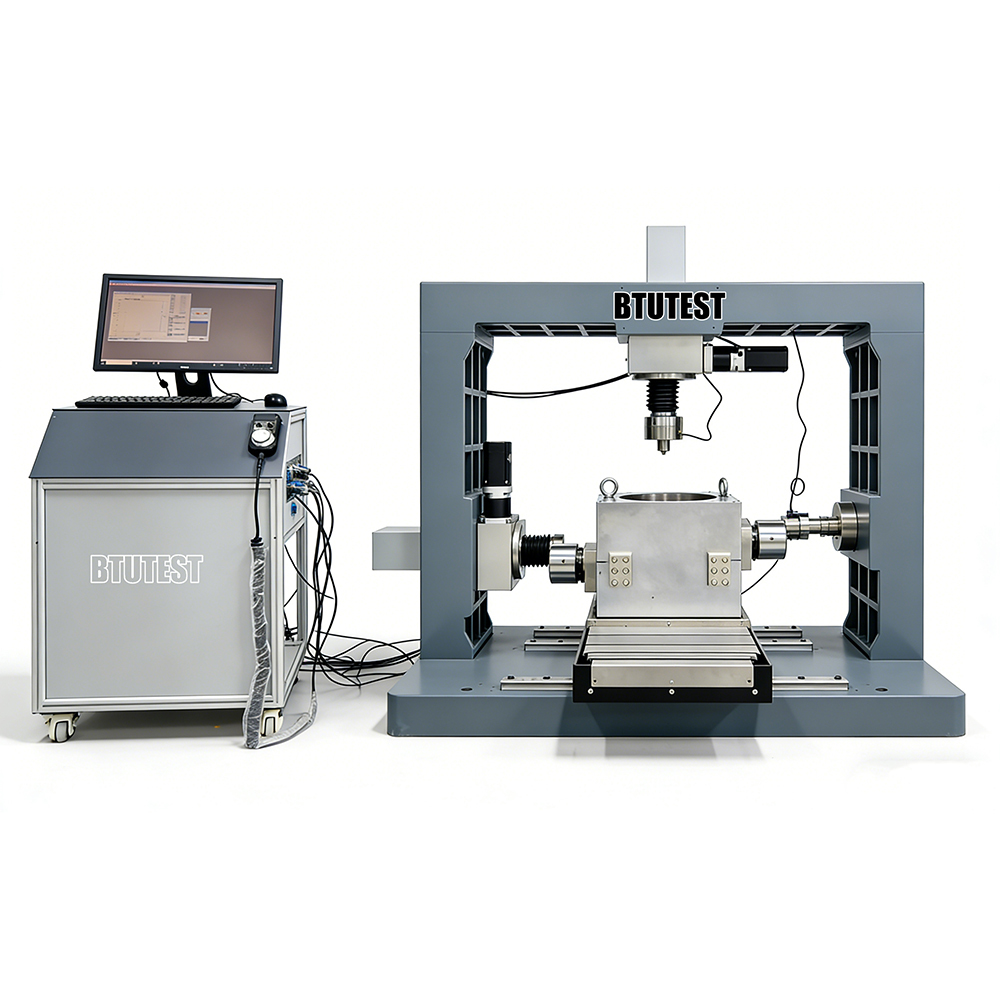

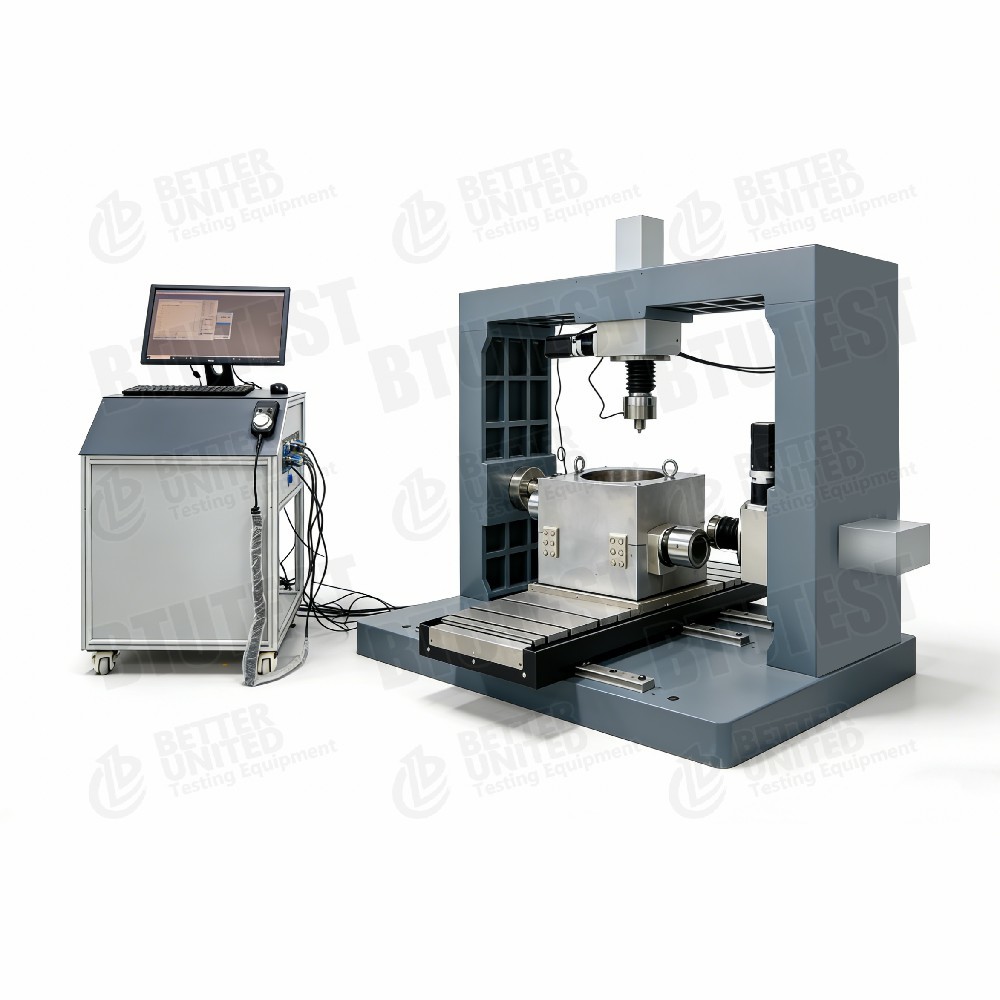

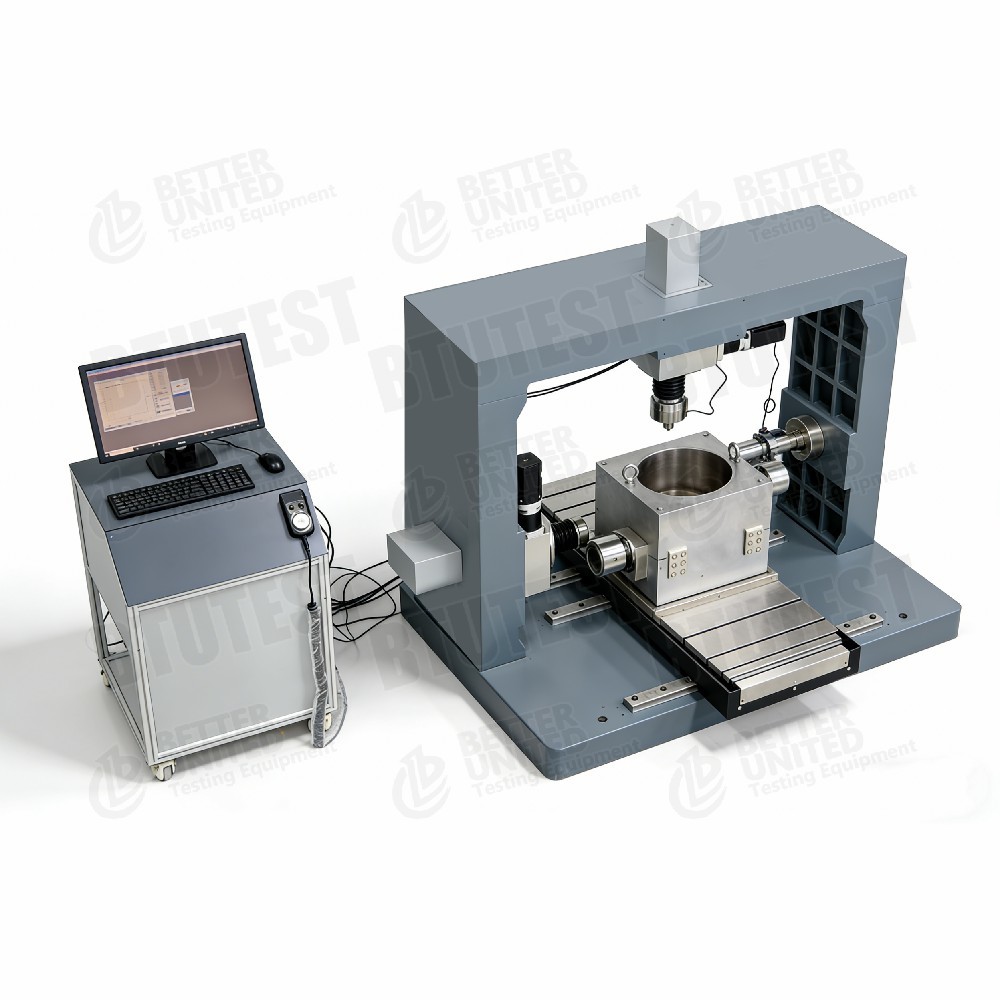

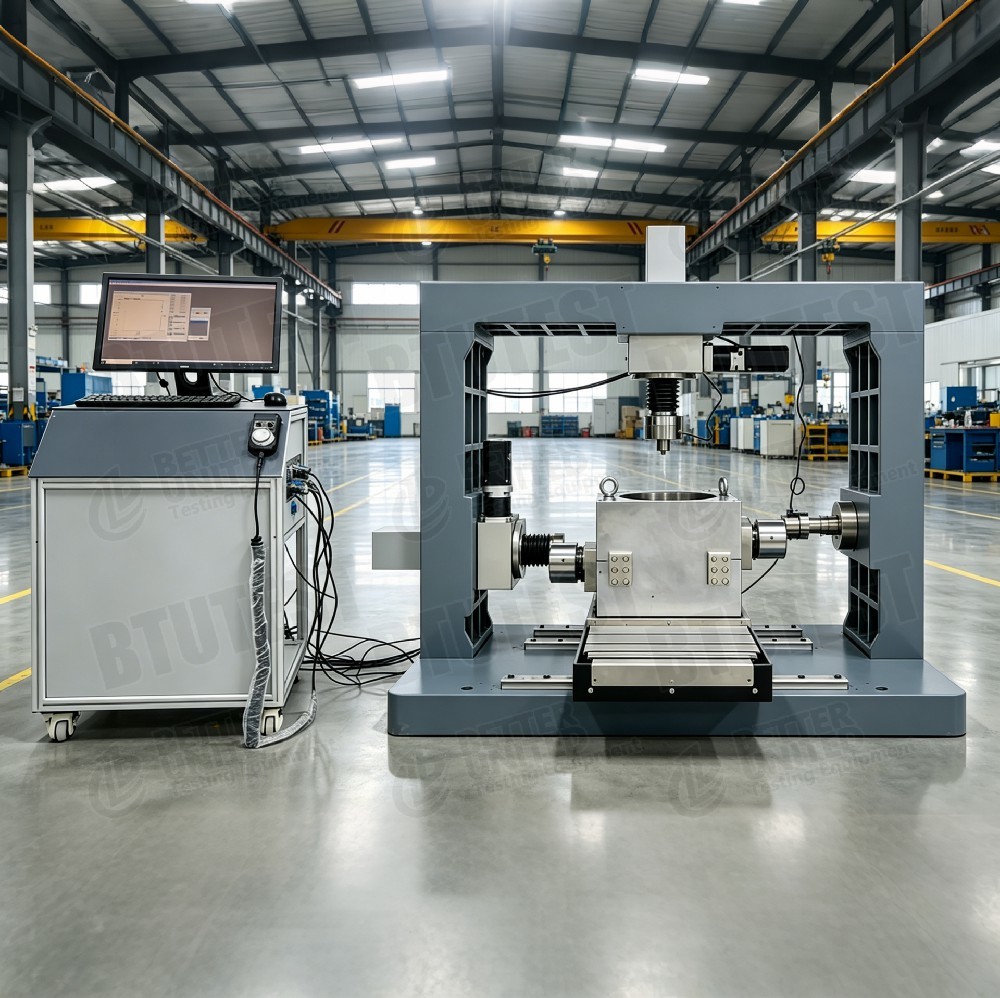

Aparato de corte simple de corte directo grande

Descripción de producto

Aparatos de corte directo y de corte simple de grandes dimensiones

Descripción

Esta serie consta de:Aparatos de cizallamiento directo grandes y simplesdiseñados para ensayos de corte de suelos de grano grueso, relleno de rocas, geosintéticos, interfaces de estructura del suelo y otros especímenes de gran tamaño.El equipo utiliza un marco de reacción de pórtico desmontable y ofrece varios rangos de fuerza y opciones de tamaño de muestraLos modelos principales incluyen:

El primer grupo (aparatos de corte directo grandes / aparatos de corte simples)

• En unidad- DDS-100 - ¿Qué es eso?: clase 100 T (1200 kN), máximo de muestra L.750×B.750×H.400 mm
• En unidad- DDS-40FM. - ¿Qué es eso?: clase 40 T (400 kN), muestra Ø500×H.300 mm o 300×300×300 mm
• En unidad- DDS-35FM. - ¿Qué quieres decir?: clase 20 T (200 kN), muestra 300×300×300 mm o 200×200×200 mm

Segundo grupo (aparatos de cizallamiento directo de gran tamaño totalmente automáticos)

• En unidad- DDS-35F. - ¿Qué es eso?: clase 20 T (200 kN), modelo 300/150/200/100 mm
• En unidad- DDS-45F. - ¿Qué es eso?: clase 40 T (400 kN), muestra de 500 mm (cuadrada o redonda)

Características comunes:

• Capaz de consolidar de forma estándar, de cortar de forma estándar, de cortar de forma rápida, de cortar de forma recíproca, de cortar de forma cíclica, de cortar de forma reológica directa, de cortar de forma simple, etc.
• Equipado con unidad de adquisición de datos multicanal y software de adquisición/procesamiento de Windows.
• Velocidad de corte horizontal ajustable sin pasos (0,00001~10 mm/min).
• Las mejoras opcionales: corte de interfaz, corte simple, control de temperatura, etc.

Las normas de ensayo (internacionales)

• Las demás partidas de los productos(Ensayo de corte directo)
• Las demás partidas de los componentes de las máquinas(Cortez directa de la interfaz geo-sintética con el suelo)
• Las demás partidas de los componentes de las placas(fuerza de cizallamiento de la interfaz geosintética-suelo)
• Se aplicarán los siguientes requisitos:(Cortez directa a gran escala para suelos de grano grueso)
• Las demás partidas(Simples ensayo de cizallamiento)
• Las normas ISO 17892‐10(Ensayo de corte directo)
• BS 1377-7(Ensayo de corte directo)
• EN 1997­2(Eurocódigo 7 ¢ Parte 2)

La serie cumple los requisitos de estas normas para muestras grandes, suelos de grano grueso, corte de interfaz y ensayos de corte simples.

Especificación

Sobre la base de las dos capturas de pantalla, los parámetros de cada modelo se resumen de la siguiente manera (algunos datos combinados de ambas imágenes):

> Nota: La capacidad del marco BTU-DDS-35FM se escribe como 1200 kN pero la carga vertical es de sólo 200 kN, probablemente un error tipográfico; la capacidad real del marco debe coincidir con la capacidad de carga.

D- ¿Qué quieres?

• Cuadro de reacción de pórtico desmontable¢ Fácil de transportar e instalar en el lugar; adecuado para ejemplares grandes y cargas elevadas.
• Tamaños múltiples de las muestras¢ Desde 100 mm hasta 750 mm de longitud/diámetro lateral, que cubre suelos gruesos y rocas que no pueden probarse en células triaxiales convencionales.
• Sistema de elevación de la caja de cizallas- elevadora eléctrica para el modelo más grande (100T), elevadora manual o bloque de cadena para los modelos medianos, que facilita el manejo de cajas de cizallamiento pesadas.
• Celdas de carga de alta precisiónLa precisión del ±0,1% FS garantiza mediciones precisas a gran tonelaje.
• Amplio rango de velocidades sin pasos¥ 0,00001 ¥ 10 mm/min, capaz de simular el deslizamiento hasta el corte rápido.
• Capacidad de corte simpleAlgunos modelosapoyar pruebas de cizallamiento simples con cajas de cizallamiento de anillos de apilamiento.
• Módulos de software ricos- Incluye la consolidación estándar, el corte estándar, el corte recíproco, el corte rápido, el corte cíclico, la reología, el corte simple, etc.; los usuarios pueden combinar según sea necesario.
• Mejorar la flexibilidad¢ Las actualizaciones de software (módulos de acoplamiento) y las opciones de hardware (corte de interfaz, control de temperatura) disponibles.

Aplicación

• Suelos de grano grueso y relleno rocoso- Determinar los parámetros de resistencia al corte para presas altas, subgrados, vertederos de desechos mineros y otros llenados de ingeniería a gran escala.
• Interfaces de la estructura del suelo- Estudiar las características de fricción del suelo de pila, suelo de pared de retención, suelo de tubería, etc. (se requiere un módulo de cizallamiento de interfaz opcional).
• Productos geosintéticosLa resistencia al corte de las interfaces entre geotextiles, geomembranas, redes geográficas y suelo.
• Pruebas simples de cizallamientoSimulación de estados simples de tensión de cizallamiento para estudiar la anisotropía del suelo o la respuesta cíclica.
• Cisación recíproca y cíclica¢ Evaluar la degradación de la resistencia y la resistencia residual bajo carga repetida (por ejemplo, terremotos, olas).
• Comportamiento reológico- Se arrastran bajo carga sostenida.
• Pruebas de gran tonelaje¢ Fuerza vertical de hasta 1200 kN, adecuada para interfaces rocosas de alta resistencia o grandes rocas.

Ventajas

• Gran capacidad y gran tamaño¢ hasta 1200 kN de fuerza y muestra de 750×750×400 mm, lo que permite la prueba directa de los rellenos clasificados en el campo y evita los efectos de escala.
• Cuadro modular¢ Construcción desmontable para un fácil transporte e instalación, adecuada para un espacio de laboratorio limitado o para su uso en el lugar.
• Alta precisión de medición Celdas de carga ±0,1% FS, resolución de desplazamiento hasta 0,001 mm (1 μm).
• Pruebas de múltiples funcionesUna máquina puede realizar corte directo, corte simple, corte recíproco, corte cíclico, reología, etc.
• Amplio rango de velocidades- Desde el deslizamiento extremadamente lento hasta el corte rápido, que cumple con diversos estándares.
• Adquisición y tratamiento automatizadosEl software de Windows recopila automáticamente datos, muestra curvas en tiempo real y calcula los parámetros de resistencia.
• Extensibilidad¢ Cortador de interfaz opcional, control de temperatura, módulos de acoplamiento para futuras necesidades de investigación.
• Robusto y seguro¢ Cuadro de reacción fuerte con protección contra sobrecarga.

Qué elegir

Se seleccionará el modelo adecuado en función de los requisitos de ensayo:

Requisito	Modelo recomendado	Razón
El ensayo más grande 750×750 mm, carga muy alta (≥ 1000 kN)	BTU-DDS-100: el número de unidad	Fuerza vertical/horizontal de 1200 kN, elevador eléctrico
Muestra de hasta 500 mm, fuerza de 400 kN	BTU-DDS-40FM o DDS-45F	40FM admite corte simple; 45F es corte directo sólo
Muestra de hasta 300 mm, fuerza de 200 kN	BTU-DDS-35FM o DDS-35F	35FM admite corte simple; 35F es corte directo sólo
Necesita un corte simple (anillos de apilamiento)	DDS-100 / 40FM / 35FM	Estos modelos incluyen explícitamente la función de corte simple
Necesidad de corte cíclico o recíproco	Soporte para todos los modelos (módulos de software)	Confirme que el software incluye el módulo requerido
Necesidad de corte de la interfaz (estructura del suelo)	Cualquier modelo con módulo de cizallamiento de interfaz opcional	Requiere accesorios adicionales
Necesidad de control de temperatura (suelo congelado o alta temperatura)	Unidad de control de temperatura opcional /45	Verificar el rango de temperatura con el fabricante
Presupuesto limitado, muestra ≤ 300 mm, fuerza ≤ 200 kN	BTU-DDS-35F: el número de unidades	Buen rendimiento de costes, funciones completas
Investigación a gran escala, máxima flexibilidad	BTU-DDS-100: el número de unidad	Fuerza y tamaño máximos, además de módulos de acoplamiento opcionales

> Nota: "FM" en DDS-40FM/35FM probablemente significa "corte directo + corte simple". DDS-35F/45F puede admitir solo corte directo (sin corte simple).

Flujo del proceso

Ejemplo:Prueba de cizallamiento directo de gran relleno de roca (En unidad-DDS-100, muestra 750×750×400 mm, tensión normal constante)

• Preparación de las muestras
  • Preparar material de relleno de roca de acuerdo con la gradación del campo, controlar el contenido de agua, compacta en capas a la densidad objetivo.
  • El tamaño de la muestra es de 750×750×400 mm; la masa total puede ser de varias toneladas.
• Instalación de cajas de cizallamiento
  • Utilice un elevador eléctrico para colocar la caja de cizallamiento inferior en la base del marco.
  • Coloque la muestra en la caja inferior, nivelar la superficie.
  • Coloque la caja de cizallamiento superior y fije la placa de carga vertical.
• Instalación de sensores
  • Se instalarán una célula de carga vertical (1200 kN) y una célula de carga horizontal (1200 kN).
  • Instalar sensores de desplazamiento verticales (múltiples, por ejemplo, uno en cada esquina) y sensores de desplazamiento horizontales.
  • Conecta el registrador de datos a la computadora.
• Aplicar una tensión normal
  • Aplicar la tensión normal objetivo (por ejemplo, 500 kPa, fuerza total ≈ 0,5 MPa × 0,5625 m2 = 281 kN) a través del sistema de carga vertical.
  • Se iniciará el software y se registrará la deformación vertical (consolidación) hasta que se establezca.
• Establecer los parámetros de corte
  • Seleccionar “módulo de cizallamiento estándar”.
  • Se establecerá la velocidad de cizallamiento (por ejemplo, 1 mm/min).
  • Establecer el límite de desplazamiento del corte (por ejemplo, 50 mm o entre el 6 y el 10% de la longitud lateral de la muestra).
  • Para el corte recíproco, establecer el número de ciclos y la amplitud de desplazamiento.
• Empieza a cortar
  • Se iniciará el sistema de carga horizontal para empujar la caja de cizallamiento superior (o inferior).
  • El software registra la fuerza de corte horizontal, el desplazamiento horizontal, el desplazamiento vertical y el tiempo en tiempo real.
  • Curva de desplazamiento de la tensión por corte gráfico.
• Condición de parada
  • Se detiene automáticamente cuando se alcanza el desplazamiento preestablecido o después de una clara caída de la tensión de cizallamiento máxima.
• Desmontaje y limpieza
  • Descargar la fuerza normal, retraer el pistón horizontal.
  • Levante la caja de corte superior, retire la muestra, limpie la caja de corte.
• Procesamiento de datos
  • El software calcula la tensión máxima de cizallamiento.
  • Para ensayos a diferentes tensiones normales, trace la envolvente de Mohr-Coulomb para obtener c y φ.
  • Si se realizó un corte recíproco, se obtendrá la resistencia residual.
  • Generar el informe de prueba.

> **Para ensayos de cizallamiento simples**: utilizar una caja de cizallamiento de anillo de apilamiento, mantener un volumen constante (sin desprendimiento) o una altura constante (sin desprendimiento) durante el cizallamiento y seleccionar el “módulo de cizallamiento simple” en el software.

Resumen:Esta serie de grandes aparatos de cizallamiento directo/simples cubre fuerzas nominales de 20 a 100 T y tamaños de muestras de 100 a 750 mm.de corte recíprocoEs adecuado para ensayos a gran escala de suelos gruesos, relleno rocoso, interfaces entre la estructura del suelo y la geosíntesis.La selección debe basarse en el tamaño máximo de la muestraEl BTU-DDS-100 es la configuración de nivel superior para la investigación de ingeniería a gran escala;DDS-35F/45F son sistemas de cizallamiento directo totalmente automáticos y rentablesLa serie FM también proporciona una capacidad de corte simple.
